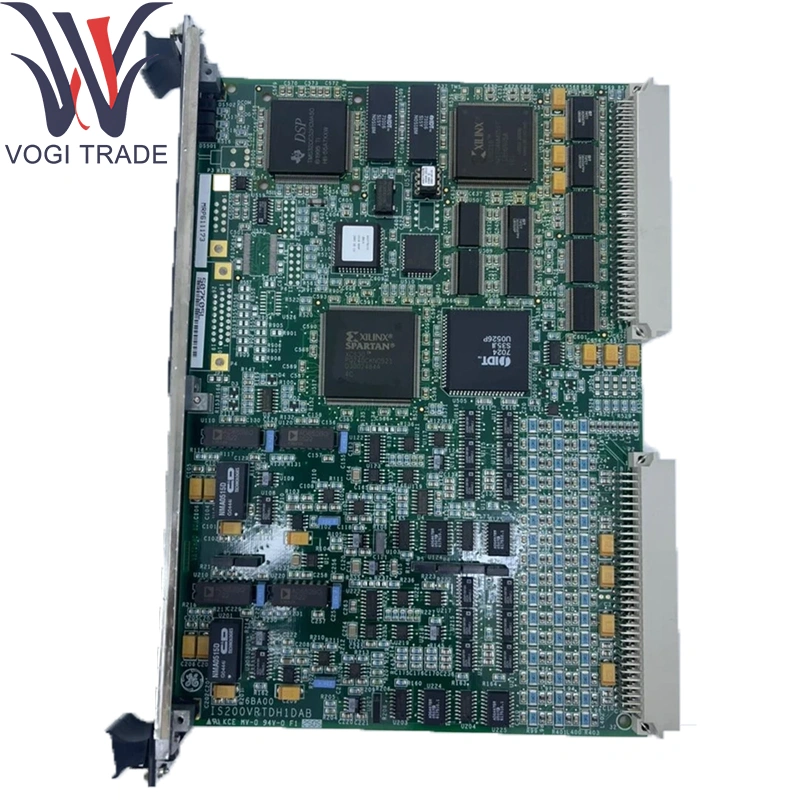

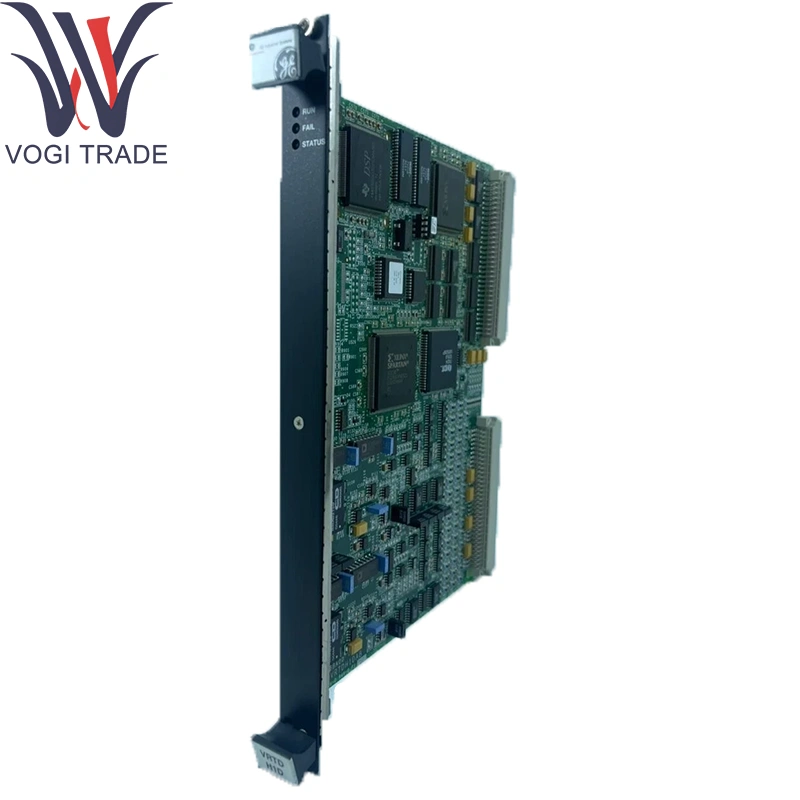

GE IS200VRTDH1D

Teknik parametreler

Kanallar:

4 × Titreşim Girişleri (IEPE/± 10 V ivmeölçer sinyalleri)

4 × RTD girişleri (PT100/PT1000, 2-/3-/4 tel)

Titreşim girişleri:

Sinyal Türü: IEPE sensörleri için sabit akım uyarma (4 mA) veya doğrudan ± 10 V giriş

Bant genişliği: 0.1 Hz ila 5 kHz

Çözünürlük: 24 bit Δς ADC

Örnekleme oranı: Kanal başına 10 kHz'e kadar, senkronize

Giriş Koruması: ± 35 V kelepçe, ters polarite koruması

RTD girişleri:

Desteklenen türler: PT100 (IEC-751) Standardı; PT1000 İsteğe bağlı olarak Mühendislik Şablonu aracılığıyla desteklenmektedir

Doğruluk: 0 ° C ila ± 0.2 ° C tam ölçekte ± 0.1 ° C

Çözünürlük: 0.01 ° C

Örnekleme oranı: Kanal başına 10 numune/saniye

Soğuk kavşak telafisi: gerekli değildir; Doğrudan direnç ölçümü

İzolasyon: Tüm kanallar için takviyeli kanaldan kanal ve kanal (> 1 kV)

Çevresel:

Çalışma sıcaklığı: –30 ° C ila +65 ° C

Depolama sıcaklığı: –40 ° C ila +85 ° C

Nem: % 95'e kadar RH, yoğunlaşmayan

Bu parametreler GE IS200VRTDH1D için geçerlidir.

Ürün fonksiyonu

GE IS200VRTDH1D, yüksek hızlı titreşim ve sıcaklık teşhislerini tek bir terminal kartına entegre eder. Modül koşulları, dijitalleşir ve zaman damgaları ivmeölçer sinyalleri ve RTD dirençleri, ileri titreşim izleme, koruma gezileri ve termal trend analizi için Mark Vie CPU'ya gerçek zamanlı sağlık ve performans verilerini ionet Ethernet veri yolu üzerinden iletir.

Çekirdek Destekleme Modülleri

G/Ç Paket Taşıyıcı: IS42XPSCAH1B Güç/Taşıyıcı Montaj Arka Plan Güç ve Ionet Bağlantıları

Denetleyici Modülü: Mark VIE CPU (örn., IS200TPROH1C) Titreşim tabanlı koruma mantığı ve termal kontrolleri yürütme

Tamamlayıcı G/Ç kartları:

Etkinlik Yakalama için Yüksek Hızlı Ayrık Girişler (IS200SDIIH1ADB)

Solenoid/röle sürücüleri (IS200SRTDH2A) Yolculuk çalışması için

Analog basınç ve akım-döngü girişleri (IS220PAICH1A)

GE IS200VRTDH1D bu ekosistem içinde çalışır.

Uzatma bileşenleri

Dikkate alınabilir terminal blokları: ivmeölçer kalkanları için kalkan sonlandırma direkleri ile 34 yönlü vidal-kelepçe blokları

Din-Ray ve Panel Montaj Kitleri: 35 mm ray veya panel kurulumu için adaptör klipsleri ve açı parantezleri

Koruyucu Aksesuarlar: Titreşim kablosunda EMI baskılama için kablo-kalkan kelepçeleri ve ferrit boncuklar

Kalibrasyon Armatürleri: Site doğrulaması için ivmeölçer sinyal simülatörleri ve RTD direnç kutuları

Conformal-Coating Service Kit (for 1DAB): Field-service kit for renewing moisture- resistant coating

Tüm aksesuarlar GE IS200VRTDH1D'yi destekler.

Yazılım Desteği

Yapılandırma ve Kalibrasyon:

GE Controlst ™/ToolboxSt ™ Şablonları aracılığıyla seçilen kanal mod (IEPE vs. ± 10 V) ve RTD kabloları

İvmeölçer hassasiyeti ve RTD SPAN ayarlamaları için çevrimiçi kalibrasyon sihirbazları

Teşhis ve İzleme:

Gerçek zamanlı titreşim genliği, frekans-alan tetik bayrakları ve HMI ve OPC-DA etiketlerinde bulunan RTD-Sağlık Durumu

Kontrolör günlüklerinde tanı bayraklarıyla güç üzerinde kendini test edin

Ürün Yazılımı Güncellemeleri: Mark VIE Sistem sürümlerinin bir parçası olarak teslim edilir; Toolboxst ™ aracılığıyla uygulanır

Dokümantasyon: GE Mark VIE/VIES G/Ç Kurulum Kılavuzu ve Titreşim ve RTD Giriş Modülü Referans Kılavuzunda detaylandırılmıştır

Yazılım Araçları GE IS200VRTDH1D yapılandırın.
