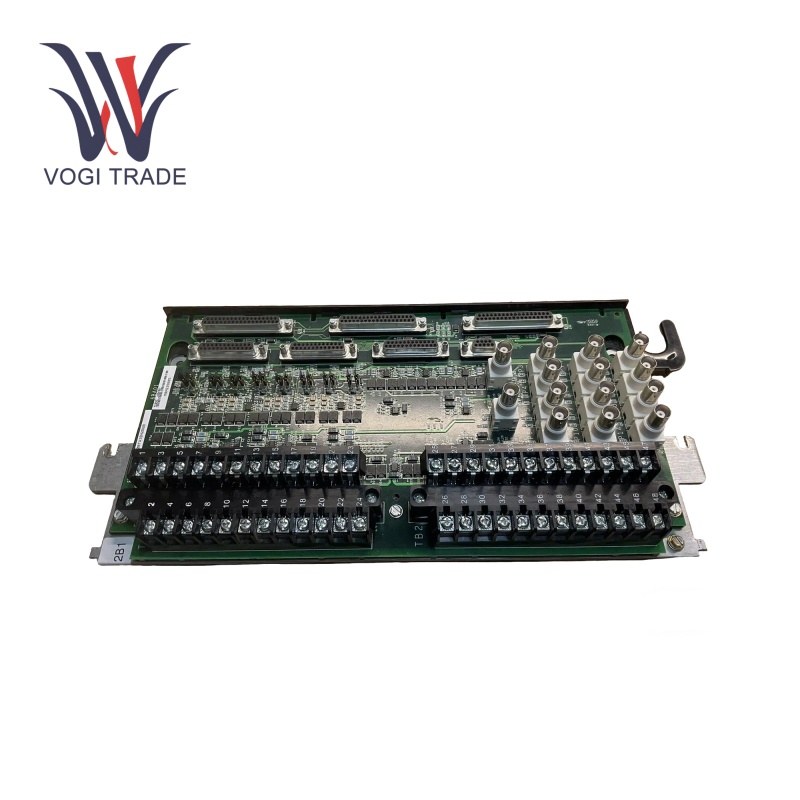

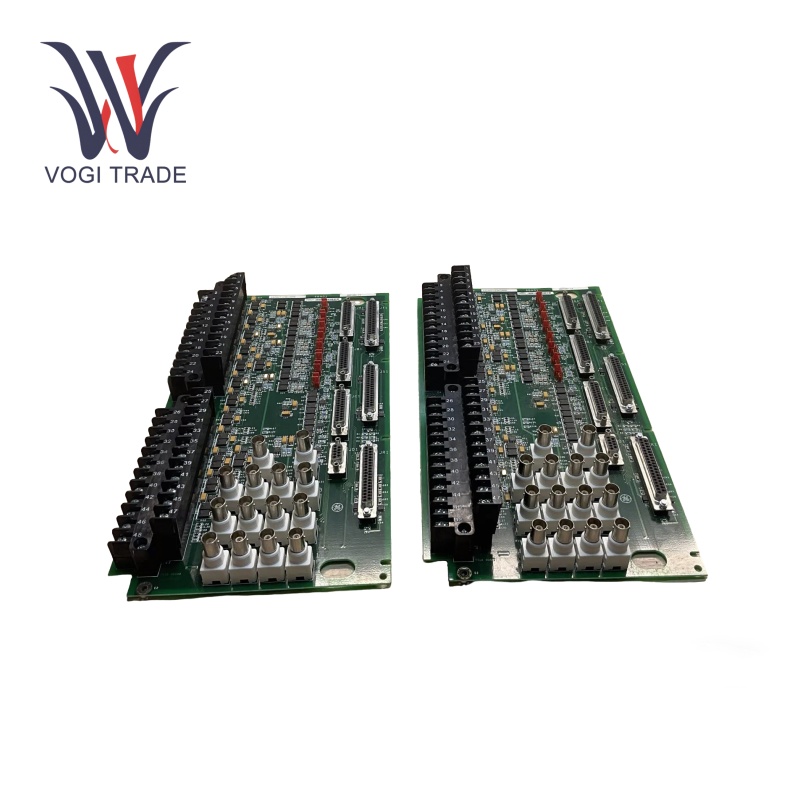

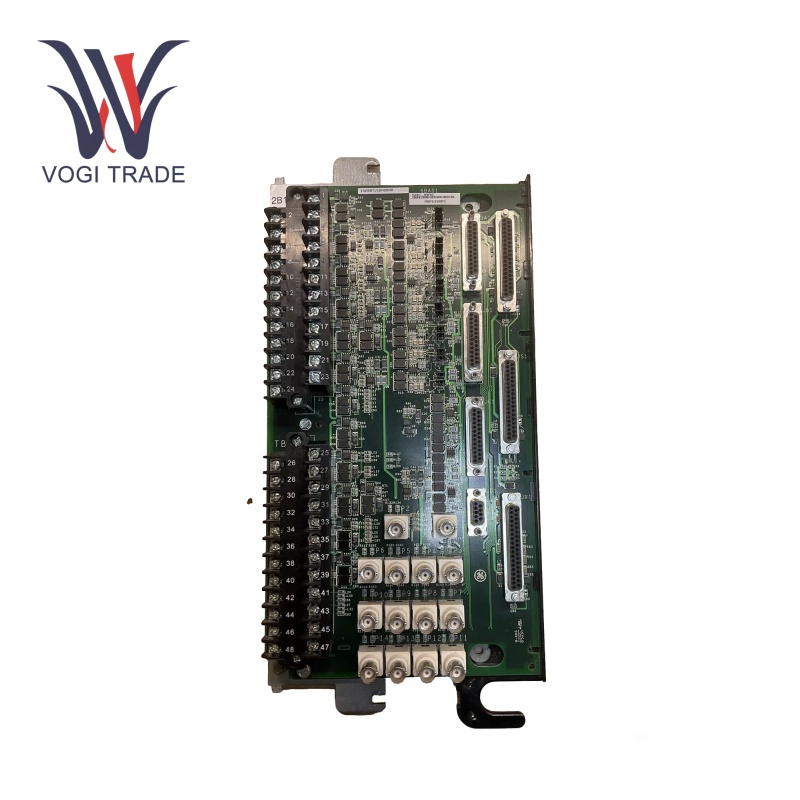

GE IS200TVIBH2BBB

Çalışma parametreleri

Güç kaynağı: 24 VDC güç kaynağında çalışır.

Çalışma sıcaklığı: 0 ° C ila 60 ° C sıcaklık aralığında etkili bir şekilde işlev görür.

Nem:% 95'e kadar yoğunlaşmayan neme sahip ortamlara dayanacak şekilde tasarlanmıştır.

Sinyal Türleri:4-20 Ma, 0-10 V ve ivmeölçer sinyalleri dahil olmak üzere çeşitli sinyalleri işleyebilir.

Örnekleme oranı: Yüksek hızlı örnekleme özellikleri, titreşim verilerinin gerçek zamanlı izlenmesini ve analizini sağlar.

Ürün özellikleri

Titreşim izleme: GE IS200TVIBH2BBB, endüstriyel ekipmanlarda dakika titreşimlerini yakalayabilen yüksek hassasiyet titreşim sensörleri içerir. Titreşim seviyelerini sürekli olarak izleyerek makinelerin sağlık ve çalışma durumunu gerçek zamanlı verilerle verir.

Hata Tespit ve Teşhis: GE IS200TVIBH2BBB, izlenen titreşim sinyali verilerine göre makine hatalarını algılayabilir ve teşhis edebilir. Cihaz, önceden ayarlanmış algoritmalar ve eşikler kullanarak titreşim modellerini analiz eder. GE IS200TVIBH2BBB sadece titreşim değerlerinin normalden daha yüksek olup olmadığını belirleyemez, aynı zamanda bir hatanın erken bir göstergesi olabilen anormal titreşim frekanslarını da belirleyebilir.

Veri Günlüğü ve İletim: GE IS200TVIBH2BBB, titreşim verilerini zamanla kaydedebilir. Trend analizi ve makinelerin uzun vadeli performans değerlendirmesi için kullanılabilen tarihsel titreşim verilerini kaydedebilir. Operatörler veya bakım personeli bu verileri analiz için görüntüleyebilir. Ayrıca, titreşim verileri bir iletişim arayüzü aracılığıyla merkezi kontrol sistemine veya izleme istasyonuna gönderilebilir. Bu, tek bir konumdan çoklu makinelerin uzaktan izlenmesine ve yönetimini sağlar.

Fesih: Titreşim sinyallerinin sona ermesi, düzgün ve yönetilebilir kablolamaya yardımcı olmak için bir merkez görevi görür.

Sinyal şartlandırma: Titreşim probunun proksimitör, sismik, ivmeölçer ve velomitor probu ile yanıtı; Kontrol sistemi ile koşul sinyalleri için işleme.

Kurulum

Montaj: Kartları çevresel spesifikasyonları karşılayan, kirletici maddelerden yeterli havalandırma ve koruma sağlayan koruyucu bir muhafaza içine yerleştirin.

Harici probun kablolanmasıs: Probları diyagramlarda belirtildiği gibi karta takın ve iyi bağlantı sağlamak için gösterilen tork değerlerini kullanın.

Konfigürasyon: Kartı, havuz türleri, sinyal koşullandırma ayarları ve diğer parametreler gibi uygulamaya özgü gereksinimler için yerleşik jumper anahtarları aracılığıyla yapılandırın.

Test: Kurulduktan sonra, her bağlantının doğru çalıştığını ve her şeyin kontrol sistemiyle düzgün bir şekilde entegre edildiğini doğrulamak için kapsamlı bir test yapın.

Uygulama aralığı

Güç üretimi: Gaz ve buhar türbin kontrol sistemlerinde kullanılan GE IS200TVIBH2BBB, titreşim sinyallerini izlemek ve yönetmek için elektrik santrallerinin güvenli ve verimli çalışmasını sağlayarak.

Endüstriyel otomasyon: Güvenilir titreşim izleme ve proses ekipmanı ve makinelerinin kontrolü ihtiyacı olan çok sayıda endüstriyel otomasyon görevinde kullanılır.

Bina sistemleri: Titreşimleri izlemek ve kontrol etmek için HVAC sistemlerinde ve bina altyapısının diğer bileşenlerinde kullanılır.

Sorun giderme

Görsel inceleme: Yanmış bileşenleri veya gevşek bağlantıları tespit etmek için tahtayı periyodik olarak göz ile kontrol edin ve bir şey yanlışsa harekete geçin.

Bağlantı doğrulama: Sinyal iletimini kesintiye uğratabilen gevşek ve/veya aşınmışlarsa terminal bağlantılarını onaylayın veya onarın.

Jumper'ların muayenesi: Kullanılan sistem ve prob türleri için jumperların doğru ayarlandığını doğrulayın.

Çevresel Değerlendirme: Isı veya nemin tahtadaki bileşenleri strese sokmadığından emin olarak, çalışma ortamının tanımlanmış sıcaklık ve nem aralıklarının dışında olmadığından emin olun.
