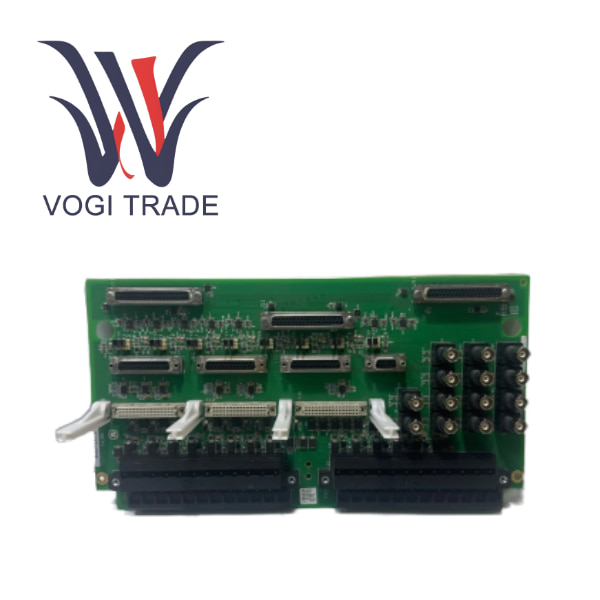

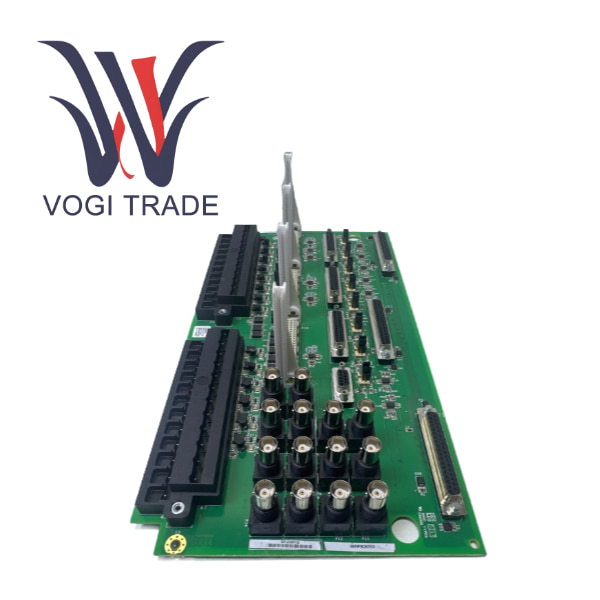

GE IS200TVBAH2ABC

Ürüne Genel Bakış

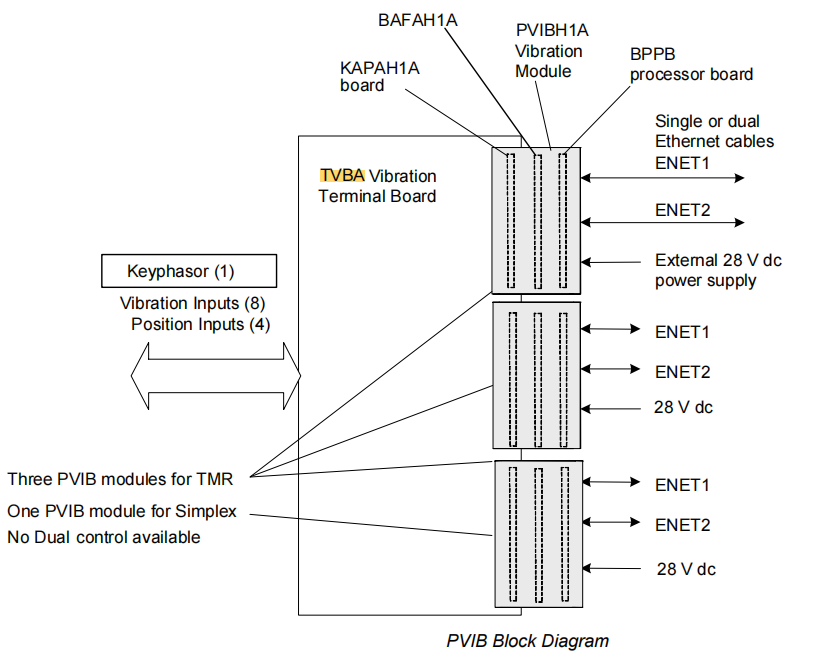

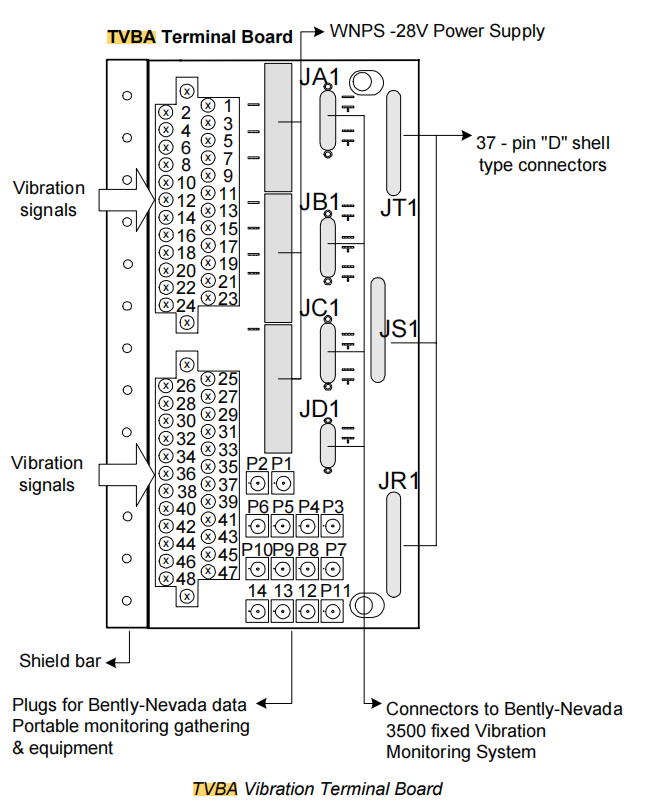

GE IS200TVBAH2ABC, General Electric tarafından Mark VIe ve Mark VIeS türbinleri ve proses kontrol sistemleri için özel olarak geliştirilmiş, yüksek performanslı, yüksek yoğunluklu bir dinamik sinyal giriş terminal kartıdır. Bu kart, Mark VIe merkezi olmayan I/O mimarisinin önemli bir bileşenidir ve özellikle dönen makinelerin durumunun izlenmesi ve korunması için tasarlanmıştır. Temel işlevi, girdap akımı sensörleri, ivmeölçerler ve sismik dedektörler gibi hassas sensörlerden gelen düşük seviyeli, geniş bantlı analog sinyaller için güvenli, güvenilir ve düşük gürültülü bir fiziksel kablolama arayüzü sağlamaktır. IS200TVBAH2ABC'nin kendisi, basit bir sinyal koşullandırma devresine sahip aktif veya terminal bir hub'dır. Sahadaki sensör sinyalleri, blendajlı kablolar aracılığıyla bu terminal kartına bağlanır ve ardından özel bir yüksek yoğunluklu şerit kablo aracılığıyla kontrol kabininin I/O rafına monte edilen VVIB (Titreşim Girişi) veya SAMB (Akustik İzleme) I/O işlemci modülüne iletilir. Bu tasarım, zayıf dinamik sinyallerin iletim sırasında bozulmamasını sağlayarak hassas mekanik sağlık değerlendirmesi, erken arıza uyarısı ve güvenilir aşırı limit koruması elde etmek için sağlam bir donanım temeli oluşturur.

Uygulama endüstrisi kapsamı

IS200TVBAH2ABC esas olarak büyük ve kritik döner ekipmanlara sahip olan ve GE Mark VIe/VIeS kontrol sistemlerini benimseyen endüstrilerde uygulanır.

Elektrik enerjisi endüstrisi

Buhar türbinleri, gaz türbinleri, jeneratörler ve besleme suyu pompaları için şaft titreşiminin, yatak titreşiminin ve eksenel yer değiştirmenin izlenmesi.

Petrol ve doğal gaz

Uzun mesafeli boru hattı kompresörleri, LNG tesisi soğutma kompresörleri ve açık deniz platformlarındaki türbin tahrikli ekipmanlar için kapsamlı mekanik durum izleme.

Kimya ve petrokimya endüstrisi

Büyük reaksiyon kapları, sentez gazı kompresörleri ve parçalama gazı kompresörleri gibi önemli türbin makinelerinin izlenmesi.

Diğer ağır endüstriler

Büyük fanların, pompaların ve haddehanelerin vb. ana tahriklerinin izlenmesi.

Ürün güncellemeleri ve teknolojik gelişmeler

İlk sistemler tipik olarak titreşim izleme ve koruma için bağımsız Bently Nevada 3500 sistemine dayanıyordu, sabit kablolama veya iletişim yoluyla DCS ile etkileşime giriyordu ve bu da bilgi silolarına ve karmaşık bakım sorunlarına neden oluyordu.

Mark VIe döneminde, temel koruma işlevlerini DCS'ye entegre ederek kontrol ve korumanın entegrasyonunu sağlayan entegre bir VVIB/SAMB + TVBA çözümü tanıtıldı. Bu, mühendislik uygulamalarında önemli bir gelişmeydi.

Şimdiki ve gelecek

Yüksek performanslı I/O modüllerinin örnekleme hızı, çözünürlüğü ve kanal yoğunluğu sürekli olarak gelişmektedir.

Gelecekteki uç bilişim seviyesindeki I/O modülleri, yerel olarak ön FFT veya özellik çıkarımı gerçekleştirebilir, yalnızca önemli sonuçları yükleyebilir, böylece ağ ve sunucular üzerindeki yükü azaltabilir.

Bulut ve Yapay Zeka, Orijinal titreşim verileri, daha doğru arıza tahmini ve durum yönetimi için yapay zeka ve makine öğrenimi algoritmaları kullanılarak güvenli bir ağ geçidi aracılığıyla buluta yüklenebilir.

Ürün ÖzellikleriDüzenlemeler ve Parametreler

Ürün Serisi               GE Mark VIe / Mark VIeS I/O Sistemi

Modül Türü                 Titreşim/Yer Değiştirme/İvme Giriş Terminal Kartı (Titreşim/Yer Değiştirme/Hızlanma Giriş Terminal Kartı)

Model                          IS200TVBAH2ABC

Donanım Revizyonu        H2A

Kanallar ve Sinyal Özellikleri

Giriş Kanalı Sayısı     8 kanal

Desteklenen Sensör Tipleri

Girdap Akımı Sensörü        Şaft titreşimini, eksenel yer değiştirmeyi, diferansiyel genişlemeyi, eksantrikliği ve ana fazörü ölçmek için kullanılır. Tipik olarak 0-10Vpp AC titreşim sinyali üst üste bindirilerek -2V ila -18V DC çıkış verir.

İvmeölçer                 Rulman yuvasının veya mahfazanın mutlak titreşimini ölçmek için kullanılır. ICP/IEPE'yi destekleyebilir veya çıkış tipi ivmeölçerleri şarj edebilir.

Sismik Sensör                Düşük frekanslı titreşim izleme için kullanılır.

Uyarma Güç Kaynağı    ICP/IEPE ivmeölçerler için, terminal kartı veya beraberindeki VVIB modülü +24V DC, 2-10mA sabit akım kaynağı uyarımı sağlayacaktır. Girdap akımı sensörleri için uyarım genellikle ön yükseltici (Proximitor) tarafından sağlanır ve TVBA kartı yalnızca çıkış sinyalini alır.

Sinyal Bant Genişliği             Yüksek hızlı dönen makinelerin izleme gereksinimlerini karşılamak için tipik olarak 0 Hz ila 10 kHz veya daha yüksek aralıklara sahip geniş bant sinyallerini destekler.
