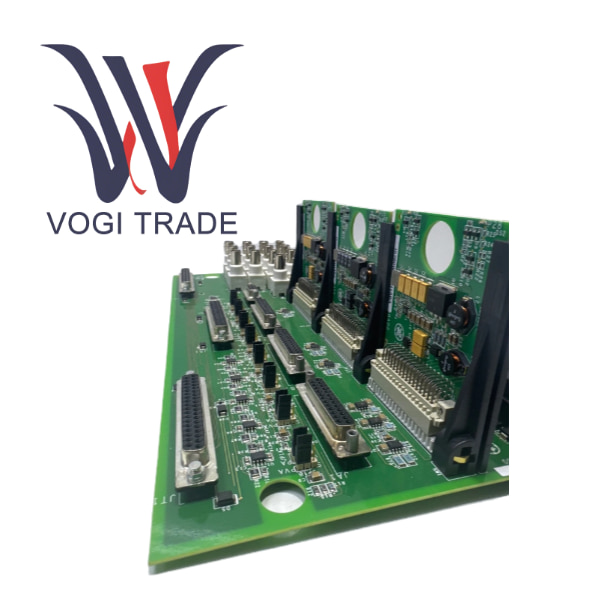

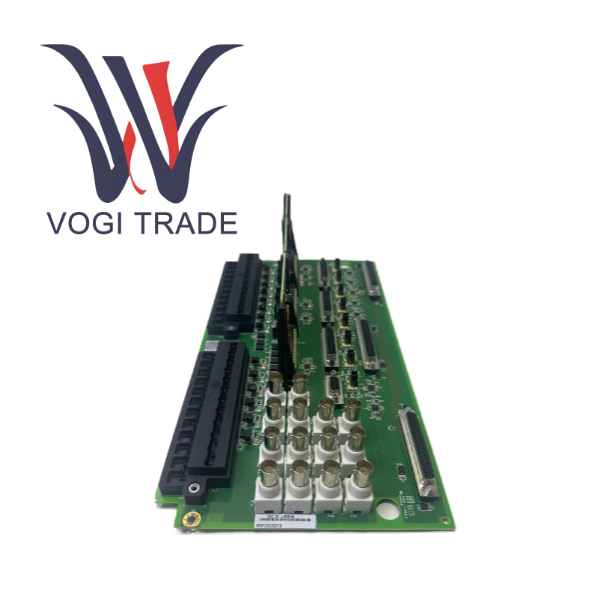

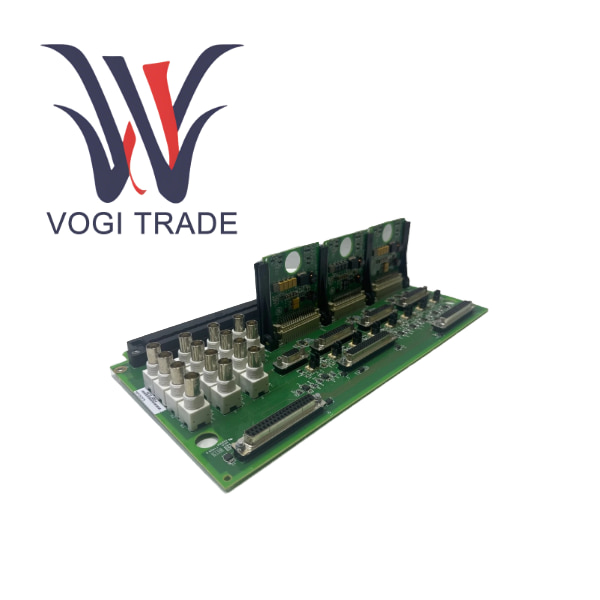

GE IS200TVBAH2AAA

Ürüne Genel Bakış

GE IS200TVBAH2AAA, General Electric tarafından gelişmiş Mark VIe ve Mark VIeS türbin ve proses kontrol sistemleri için tasarlanan özel ve yüksek performanslı bir I/O işlemci modülüdür. Resmi adı "Türbin Titreşimi ve Tampon Yükseltici Arayüzü"dür. Mark VIe dağıtılmış I/O mimarisinin temel bileşenlerinden biri olan TVBA kartı yalnızca basit bir sinyal dönüştürme kartı değildir; daha ziyade akıllı bir ön uç işlem birimidir.

Ürün Özellikleri ve Parametreleri

IS200TVBAH2AAA'nın temel özellikleri aşağıdaki gibidir

Ürün Serisi                GE Mark VIe / Mark VIeS I/O Sistemi

Modül Türü                  Türbin Titreşimi ve Tampon Yükseltici Arayüz Kartı

Model                            IS200TVBAH2AAA

Donanım Revizyonu          H2A

Giriş Kanalı Sayısı       4 bağımsız tampon amplifikatör giriş kanalı

Giriş Sinyali Türü           -24V DC tampon çıkışı

Giriş Gerilimi Aralığı      -23,5V ila -1,0V DC

A/D Dönüştürücü               Kanal başına bağımsız 16 bit ADC, yüksek çözünürlük ve doğruluk sağlar

Örnekleme Hızı               Kanal başına 10 kHz'e kadar, yüksek frekanslı titreşim olaylarını yakalamak için yeterlidir

Sinyal Yalıtımı              Kanallar arasında ve kanallar ile toprak arasında toprak döngüsü girişimini önlemek için elektriksel izolasyon, sistemin gürültü direncini artırır

Güç ve Çıkış Özellikleri

Sensör Uyarma Gücü          Bağlı her ön yükseltici için -24V DC ± %1 uyarma gücü sağlar

Güç Akımı                       Her kanal maksimum 30 mA akım sağlayabilir

Durum İzleme                   Açık devreleri, kısa devreleri veya ön amplifikatör arızalarını tespit etmek için ön amplifikatör güç akımını ve her kanalın çıkış voltajını sürekli olarak izler.

İletişim ve İşleme

İletişim Arayüzü        Veri alışverişi için yüksek hızlı Ethernet kullanılarak G/Ç arka paneli aracılığıyla denetleyiciye bağlanır

Yerleşik İşleme              Dahili mikroişlemci, kendi kendini kontrol etme, sinyal koşullandırma, veri paketleme vb. işlemlerini gerçekleştirir ve ham voltaj değerlerini ve teşhis durumunu kontrol cihazına yükler. Not                TVBA'nın kendisi FFT veya alarm hesaplamaları gerçekleştirmez; bunlar kontrolör tarafından gerçekleştirilir

Fiziksel ve Çevresel

Kurulum Yöntemi                 Mark VIe Yerel I/O Paketine yüklenir ve standart bir I/O yuvasını kaplar. LED'ler

Yeşil LED TAMAM                        Sürekli yanıyor modülün normal şekilde çalıştığını gösterir

Kırmızı LED HATA                      Sürekli yanma, modülün dahili bir hata veya iletişim kesintisi tespit ettiğini gösterir.

4 sarı LED CH1-CH4          Sırasıyla her kanalın durumunu gösterir

Çalışma sıcaklığı           -25°C ila +70°C
