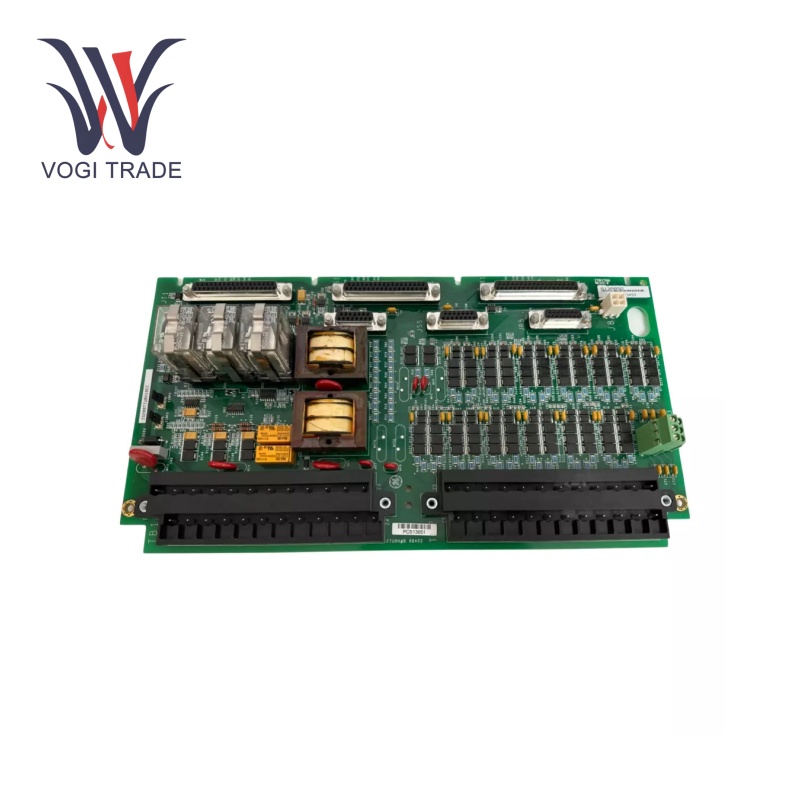

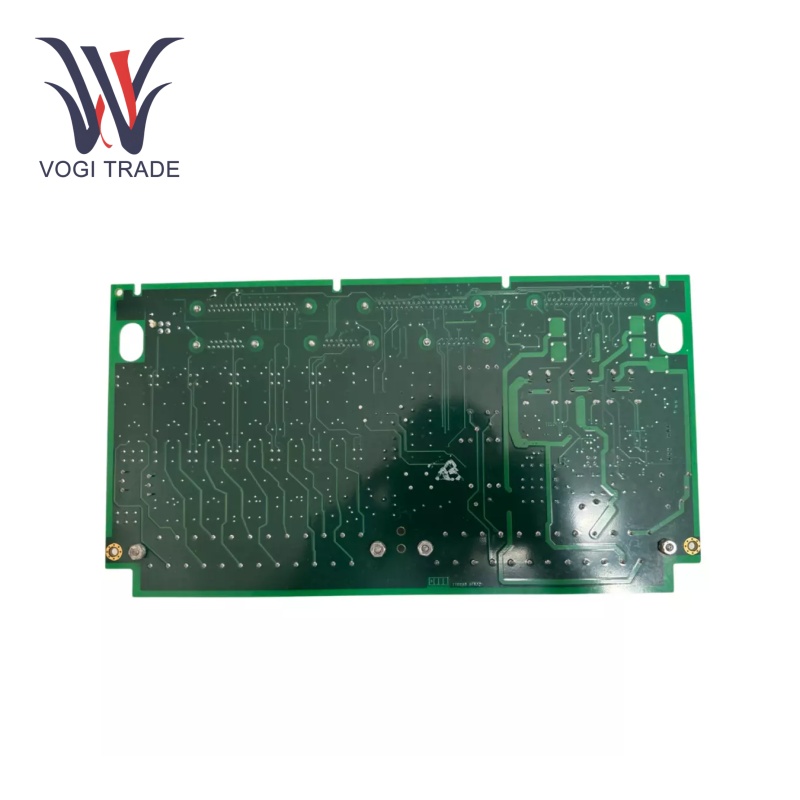

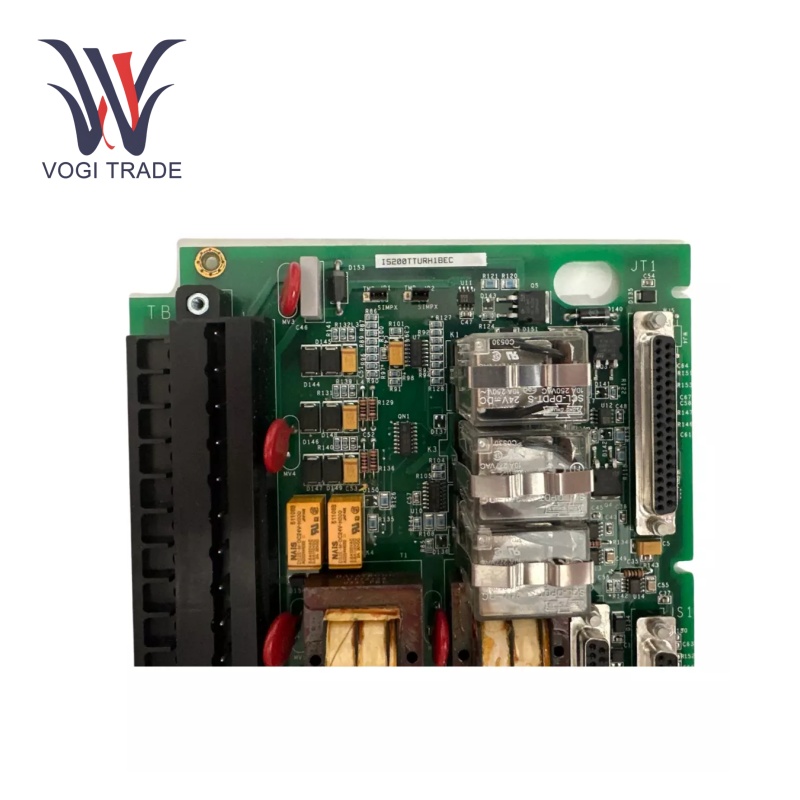

GE IS200TTURH1BEC

Operasyonel parametreler

Voltaj derecesi: 24V DC.

Giriş Kanalları: Türbinin dişli tekerleğini doğru bir şekilde algılamak için 12 pasif nabız hızı cihazı ile donatılmış ve hassas dönme hız ölçümlerini kolaylaştırır.

Röles: Ana kesiciye 125 V DC güç tedarikine yakın olması gereken üç K25, K25P ve K25A rölesi içerir.

MPU nabız oranı aralığı: Çeşitli türbin hız algılama gereksinimlerini karşılayan 2 Hz ila 20 kHz nabız oranı aralığında çalışır.

Çalışma sıcaklığı: -30 ° C ila +65 ° C.

Ürün özellikleri

Güç dağıtımı: GE IS200TTURH1BEC, birincilin geldiği bir güç merkezi olarak hizmet eder ve doğru voltajları ilgili terminallere dağıtır. Güç dağıtım sistemi, iletişim modülleri, veri toplama birimleri ve kontrol devresi dahil olmak üzere tüm alt sistemlerin optimum işlevler için gereken gücü almasını sağlar.

Sinyal koşullandırma: GE IS200TTURH1BEC sinyal koşullandırma için devre içerir. Bu, zayıf, gürültülü veya uygun olmayan formatta olabilen sensörlerden ham sinyalleri kabul edeceği anlamına gelir ve bunları diğer bileşenlerin kolayca sindirebileceği temiz, güçlendirilmiş ve standartlaştırılmış sinyallere dönüştürür.

Veri eğitimi: GE IS200TTURH1BEC, muhtemelen diğer kontrol sistemleriyle yüksek hızlı iletişim için bir Ethernet bağlantı noktasına, eski cihazlarla konuşmak için bir seri bağlantı noktası ve muhtemelen gürültülü bir endüstriyel ortamda güvenilir iletişime izin vermek için bir denetleyici alanı ağ veri yolu arayüzüne sahiptir. İletişim araçlarındaki bu esneklik nedeniyle gelişmiş endüstriyel otomasyon ortamlarına kolayca entegre edilebilir.

Türbin hızı ölçümü: Pasif nabız hızı cihazlarından girdiyi kabul eder ve kontrol sistemine doğru türbin hız verileri sağlar.

Eşzamanlı yardım: Jeneratör senkronizasyonunu izlemek için PTU ve VTU kartlarıyla birlikte çalışır ve uygun zamanlarda kesicinin kapanması sağlar.

Koruma Rölesi Koordinasyonu: Ana kesiciyi 52G'yi kontrol etmek için K25, K25P ve K25A röleleri koordine edilir.

Kurulum

Konektörler: VTUR modülü ve JR1 ile kombinasyon halinde JR5 Diğer sinyal arayüzleri için JR1 için sinyaller, üçlü modüler yedeklilik sistemleri için JR5, JS5, JT5, JR1, JS1 ve JT1 konektörlerine dağıtılır.

Ve kolayca kablolu: 12 AWG kablolama için çift sıra bağlantılı iki terminal şerit.

Uygulama aralığı

Gaz türbini kontrolü: GAY IS200TTURH1BEC Gaz türbini için hava, yakıt ve akış kontrol sistemlerinin geleneksel uygulamaları.

Buhar türbini kontrolörü: Buhar akışı, basınç ve sıcaklığın doğru ve hassas kontrolünü sağlar.

Güç üretimi: Enerji santralleri kritik izleme ve kontrol süreçleri için kullanır.

Endüstriyel otomasyon: GE IS200TTURH1BEC, proses yönetimi ve izleme için PLC tabanlı sistemlere gömülü olabilir.

Petrol ve GAs: Yukarı akış işlemlerinde güvenilir sinyal arayüzü sağlamaktan, aşağı akış işlemlerinde optimal bir ortam oluşturmaya kadar.

Sorun giderme

Görsel inceleme: Kurulu dikkatlice görünür hasarlar, gevşek bağlantılar veya bileşen arızası belirtileri açısından inceleyin.

Duman testi ile sinyal doğrulaması: Darbe hızı cihazlarından çeşitli giriş sinyallerinin beklenen aralıkta olduğunu doğrulamak için teşhis araçlarını açın.

Röle işlevi: Ana kesiciye güç sağlamak için gerektiğinde K25, K25P ve K25A rölelerinin yakın olduğunu doğrulayın.

Konnektör bütünlüğü: Tüm konektörler doğru ve güvenli bağlantılar için denetlenmelidir.

Çevresel faktörler: Belirtilen çalışma sıcaklığı aralığını -30 ° C ila +65 ° C arasında gözlemleyin; Dış sıcaklık aşırılıkları termal ilişkili arızalara neden olabilir.
