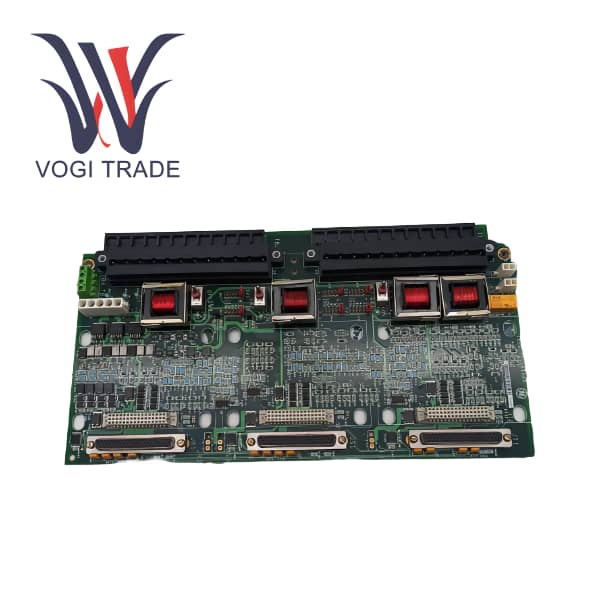

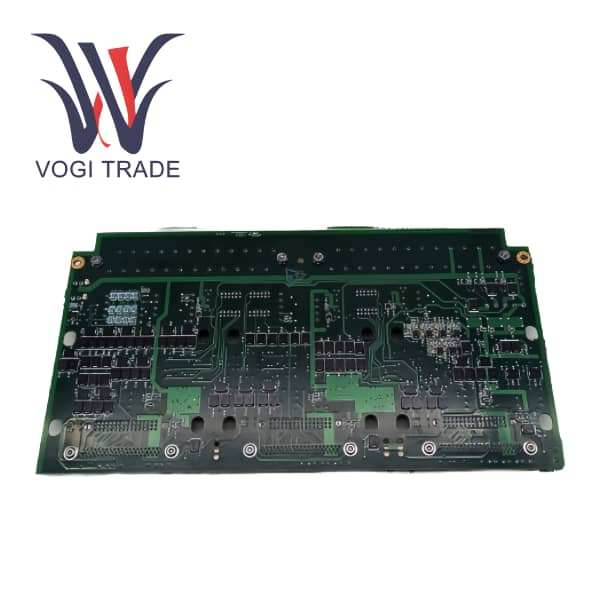

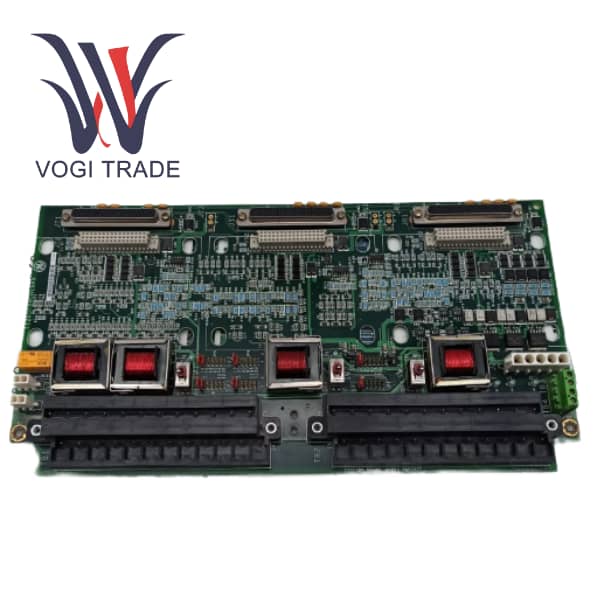

Marka: GEAçıklama: IS200TSVCH1AEDDurum: YepyeniSertifika: COO TEST RAPORU GARANTİ MEKTUBUGaranti: 1 yılEnvanter Adeti: 18Ödeme Süresi: T/TNakliye Limanı: XiamenGE IS200TSVCH1AED Servo Giriş/Çıkış Terminal Kartı Kritik türbin kontrol döngülerinde eşzamanlı termokupl ve voltaj sinyali toplama için idealdir.
| imalat |
GE |
| Model Numarası |
IS200TSVCH1A IS200TSVCH1AED |
| Sipariş Numarası |
IS200TSVCH1A IS200TSVCH1AED |
| Katalog |
Mark VI |
| Menşei ülke |
Amerika |
| HS KODU |
8537101190 |
| Boyut |
178×330×160mm |
| Ağırlık |
1,5 kilo |
| Öğe |
Tanım |
|
Ürün Adı |
TSVC Servo G/Ç Terminal Kartı |
|
Parça Numarası |
IS200TSVCH1AED |
|
Ana Fonksiyonlar |
Servo kontrol döngüsündeki arayüz terminal kartı olarak, PSVO I/O modülünü sahadaki servo valf (çıkış) ve konum geri besleme sensörüne (LVDT, giriş gibi) bağlar. |
|
Destekleyici G/Ç Modülleri |
PSVO Servo Kontrol G/Ç modülüyle birlikte kullanılmalıdır. |
|
Sistem |
Mark VIe kontrol sisteminde servo kontrol zincirinin tamamı şu şekildedir: kontrolör → PSVO modülü → TSVC terminal kartı → servo valf/sensör. |
|
Uyumluluk ve Artıklık |
TMR (Üçlü Modüler Artıklık) yapılandırmasını destekler. Bir TMR sisteminde, üç PSVO modülü aynı TSVC terminal panosundaki üç bağımsız konektöre (JR1, JS1, JT1) bağlanabilir. |
|
Temel Özellikler |
- Çıkış: Bir servo valfi çalıştırmak için yüksek hassasiyetli bir analog sinyal (örn. ±10 V DC veya 4-20 mA) sağlar. - Giriş: Konum sensörlerinden geri bildirim sinyallerini alır. - Sinyal Koşullandırma: Kart, sinyal koşullandırma ve koruma için gerekli devreleri içerir. |
|
Fiziksel Bağlantı |
- DC-37 pinli konnektör aracılığıyla doğrudan PSVO I/O modülüne takılır. - Saha tarafında kolay kurulum ve bakım için takılabilir ekranlı klemensler kullanılmıştır. |
|
Güç Kaynağı |
Çalışma gücü, arka panel konnektörü aracılığıyla bağlanan PSVO I/O modülü tarafından sağlanır. |
|
Dokümantasyon Referansı |
Ayrıntılı bilgiyi belgenin "PSVO Servo Kontrolü" bölümünde bulabilirsiniz (sayfa 451-472). |
Ana İşlevdüşünceler
GE IS200TSVCH1AED'nin temel işlevleri aşağıdaki gibidir:
İlk işlev, hidrolik aktüatörlere veya servo valflere hassas akım veya voltaj çıkışı sağlayan bir servo valf kontrolörü işlevi görmesidir.
Geri bildirim sinyali alımı aynı zamanda Servo I/O Terminal Kartının önemli bir işlevidir. Konum sensörleri ve LVDT'ler gibi cihazlardan geri bildirim sinyalleri alır.
Yüksek hassasiyetli analog sinyal işleme de bunlardan biridir. Kontrol doğruluğunu sağlamak için yüksek çözünürlüklü analog çıkışı ve girişi destekler.
TSVC, GE sistemleri içerisinde üstün uyumluluk göstermektedir. PSVO modülüyle kullanılmak üzere tasarlanmıştır, Simplex veya TMR yapılandırmalarını destekler.
Teknik Özellikler
Analog Çıkış: ±10 V DC veya 4–20 mA
Sistem Entegrasyonu
GE IS200TSVCH1AED, aşağıdaki noktalar aracılığıyla sistem entegrasyonunu gerçekleştirdi:
İlk olarak, tam bir servo kontrol döngüsü oluşturmak için PSVO modülüyle birlikte kullanılır. İkincisi, Mark VIe sistemlerinde Simplex (tek kanallı) veya TMR (üçlü yedekli) konfigürasyonları destekler. Üçüncüsü, konfigürasyon ve tanılama ToolboxST yazılımı aracılığıyla yapılabilir.
Teşhis ve Bakım
Kullanıcılar GE Mark VIe sistemini aşağıdaki yöntemlerle teşhis edebilir ve bakımını yapabilir:
Kendi kendine teşhis, çıkış kısa devrelerini, açık devreleri, aşırı yükleri ve diğer arızaları tespit eder.
Durum, PSVO modülünün LED göstergeleri ve ToolboxST arayüzü aracılığıyla görüntülenir.
Çevrimiçi değiştirme desteklenerek bakımın kolaylaştırılması sağlanır.
Tipik Uygulamalar
IS200TSVCH1AED, buhar türbini kontrol sistemlerinde geniş uygulama alanı bulur ve en yaygın kullanımı aşağıdaki üç ana alanda gözlemlenir:
Gaz türbini yakıt valfi kontrolü, buhar türbini giriş valfi kontrolü ve yüksek hassasiyetli konum kontrolü gerektiren diğer endüstriyel servo sistemler
