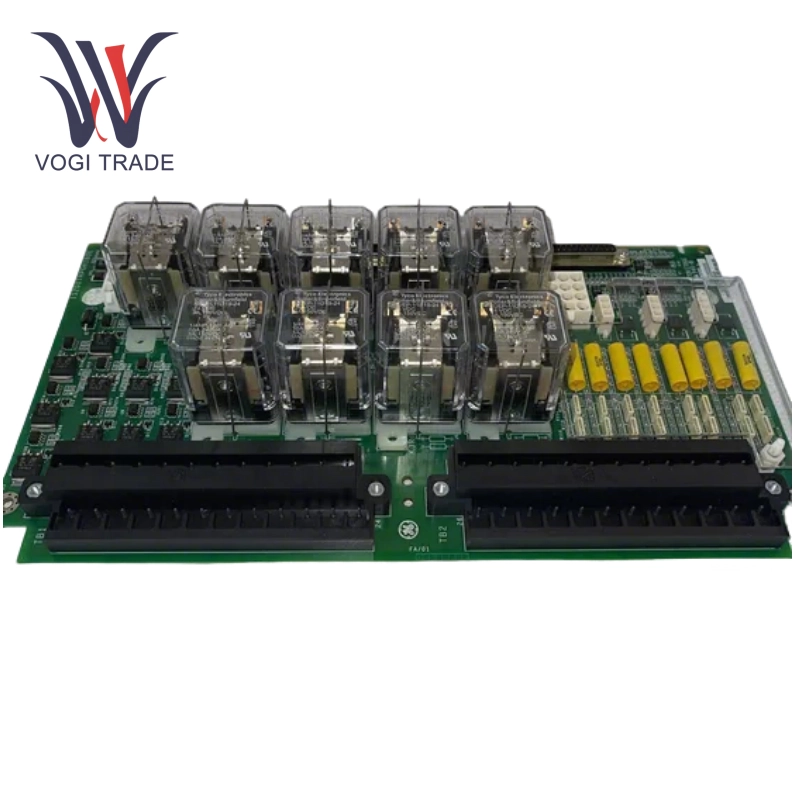

GE IS200TRPGH1B IS200TRPGH1BDE

Giriş Voltajı: 125 V DC (Solenoid Valf Güç Kaynağı) / 28 V DC (Kontrol Rölesi Güç kaynağı).

İletişim arayüzü: Ethernet, Arcnet (APL 10 pimli bağlantı noktası üzerinden denetleyiciye bağlanır).

Çalışma sıcaklığı: -40 ° C ~ +70 ° C.

G/Ç kapasitesi: 3 solenoid vanası (ETD, elektrik gezisi cihazları) ve 8 alev dedektörü girişini destekler.

Gereksiz Tasarım: TMR (üçlü modüler yedekliliği) veya simpleks yapılandırmayı destekler.

Güvenlik Sertifikası: UL Sertifikalı.

Özelliklki

Acil Durum Koruması: Aşırı hız, alev anormalliği ve diğer hatalar nedeniyle ekipman hasarını önlemek için üç gereksiz röle devresi ile gaz türbini güç kaynağını hızla kesin. Dahili metal oksit varistörü (MOV) elektromanyetik paraziti bastırır ve sinyal stabilitesini sağlar.

Alev İzleme ve Teşhis: GE IS200TRPGH1B IS200TRPGH1BDE, yanma durumunu gerçek zamanlı olarak izlemek için 8 Geiger-Mueller alev dedektörlerini destekler. Röle Sürücü Kontrol Hattı Akım Tespiti aracılığıyla, röle temas durumunu teşhis edin ve sistem güvenilirliğini geliştirin.

Modülerlik ve Ölçeklenebilirlik: GE IS200TRPGH1B IS200TRPGH1BDE, kontrol motoru ve harici donanım arayüzünü destekleyen VTUR kartı (Mark VI) veya TTURH1C kartı (Mark VIE) ile kullanılabilir.

Donanım Kurulumu

Solenoid Valf Bağlantısı: 3 solenoid valfini ilk G/Ç terminal blokları setine bağlayın ve güç hattının (125 V DC) J1 bağlantı noktasına bağlandığından emin olun.

Alev dedektörleri: 8 dedektör ikinci terminal blok setinden bağlanır ve güç J3, ​​J4 ve J5 bağlantı noktaları tarafından sağlanır.

Sistem yapılandırması

Artıklık Modu Seçimi: TMR yapılandırması (H1A/H1B versiyonu): Her solenoid valf için 3 yedek röle.

Basit konfigürasyon (H2A/H2B sürümü): Her solenoid valf için 1 röle.
