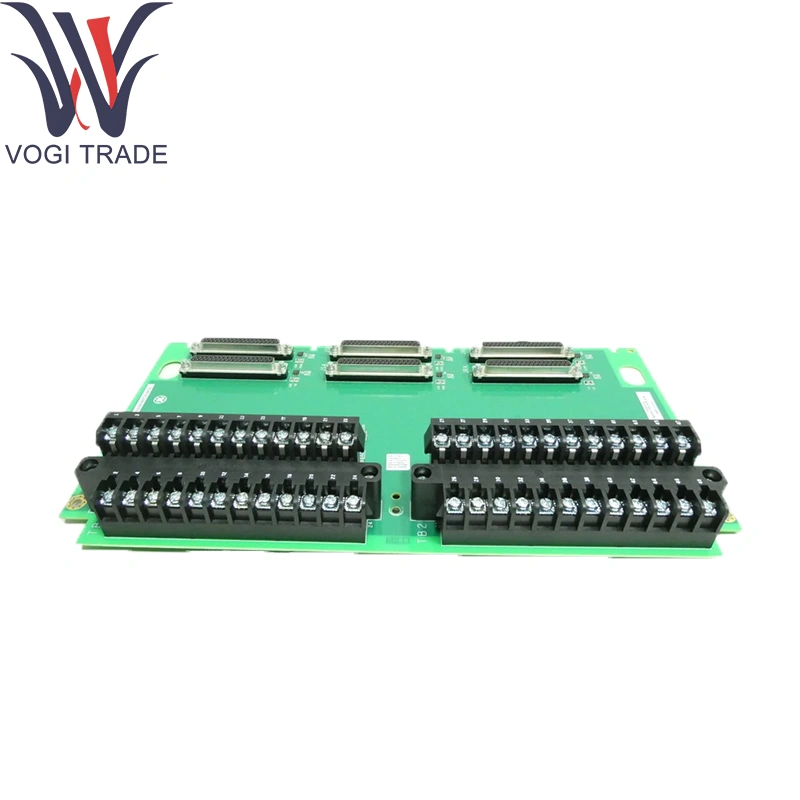

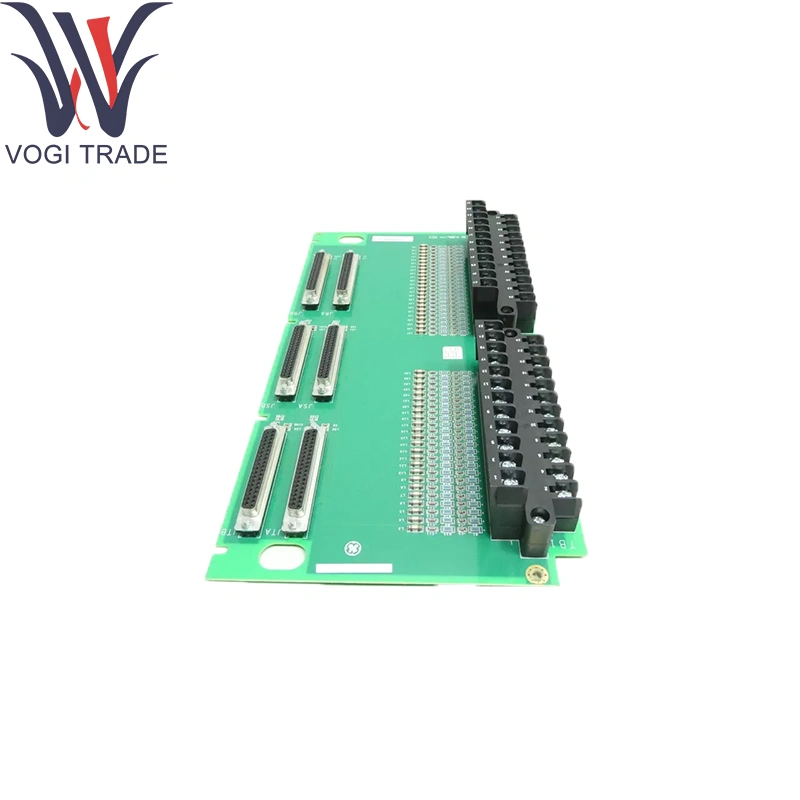

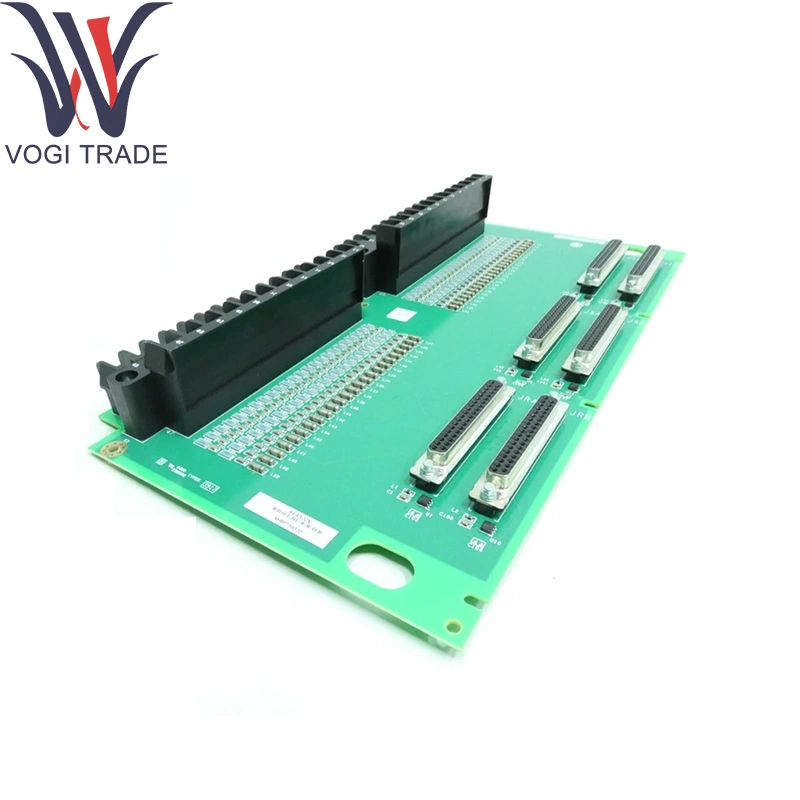

GE IS200TBTCH1B Termokupl Terminal Kart

Teknik parametreler

GE IS200TBTCH1B Termokupl Terminal Kart

Ölçüm aralığı: –270 ° C ila +1372 ° C (tipe bağlı olarak)

Çözünürlük: 0.1 ° C

Örnekleme oranı: Kanal başına 20 numune/sn

Soğuk kavşak tazminatı: Kanal başına dijital tazminat

İzolasyon: Güçlendirilmiş kanaldan kanaldan ve kanaldan yere (> 1 kV)

GE IS200TBTCH1B Filtreleme ve Koruma:

Tüm kanallarda programlanabilir dijital düşük geçiş filtresi

Aşırı gerilim kelepçesi ± 35 V; ters polarite koruması

Konektör: Diken Terminal Bloğu için Sağ Açılı 52 konumlu başlık

GE IS200TBTCH1B Çevresel Derecelendirmeler:

Çalışma sıcaklığı: –30 ° C ila +65 ° C

Depolama sıcaklığı: –40 ° C ila +85 ° C

Nem: Yukarı% 95 RH'ye kadar, yoğunlaşmayan

Ürün fonksiyonu

İyonet Ethernet veri yolu üzerinden kalibre edilmiş verileri Mark VIE CPU'ya ileterek hem köprü sensörü hem de termokupl sinyallerini dijitalleştirir, dijitalleştirir ve doğrusallaştırır. Kanal başına donanım modifikasyonları olmadan gelişmiş teşhisler, koruma kilitlemeleri ve performans optimizasyon algoritmaları için senkronize örnekleme sağlar.

Çekirdek Destekleme Modülleri

G/Ç Paket Taşıyıcı: IS42XPSCAH1B Güç/Taşıyıcı Montaj

Denetleyici Modülü: Mark VIE CPU (örneğin, IS200TPROH1C)

GE IS200TBTCH1B Tamamlayıcı G/Ç kartları:

RTD Giriş Kartı (IS220PRTDH1A)

Voltaj ve Analog Girişler (IS220PAICH1A)

Yüksek hızlı ayrık girişler (IS200SDIIH1ADB)

Uzatma bileşenleri

Ploggable Terminal Blokları: Saha kablolama hatası önleme için anahtarlı vida-kelepçe blokları

Din-Rail & Panel montaj kitleri: 35 mm ray veya panel kurulumu için adaptör klipsleri ve parantez

Koruyucu Aksesuarlar: EMI Bastırma için Kablo Kalkalı Kelepçeler ve Ferrit Çekirdekler

Kalibrasyon Armatürleri: Köprü ve Termokupl kanalları için harici sıfır/açık kalibratörler

Yazılım Desteği

GE IS200TBTCH1B Yapılandırma ve Kalibrasyon:

GE Controlst ™/ToolboxSt ™ Şablonları aracılığıyla yapılandırılan kanal tipi seçim ve uyarma ayarları

Köprü Kazanç/Sıfır ve Termokupl ofsets için çevrimiçi kalibrasyon sihirbazları

Teşhis ve İzleme:

HMI ve OPC-DA etiketlerinde erişilebilen gerçek zamanlı kanal sağlığı, açık devre ve menzilli alarmlar erişilebilir

Denetleyici Diyagnostiği yoluyla bildirilen teşhis bayraklarıyla güçlendirmede kendi kendine test

Ürün Yazılımı Güncellemeleri: Mark VIE Sistem sürümlerinin bir parçası olarak teslim edilir; Toolboxst ™ aracılığıyla uygulanır

Dokümantasyon: GE Mark VIE/VIES G/Ç Kurulum Kılavuzu ve Köprü ve Termokupl Giriş Modülü Referans Kılavuzu
