GE IS200STTCH2AAA

Ürüne Genel Bakış

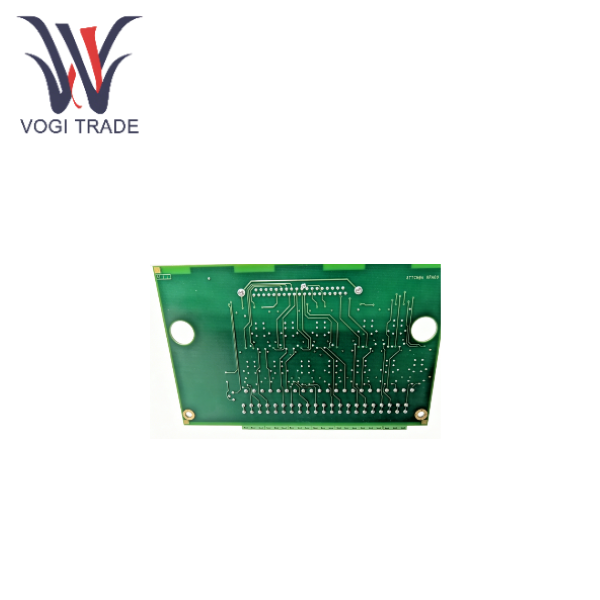

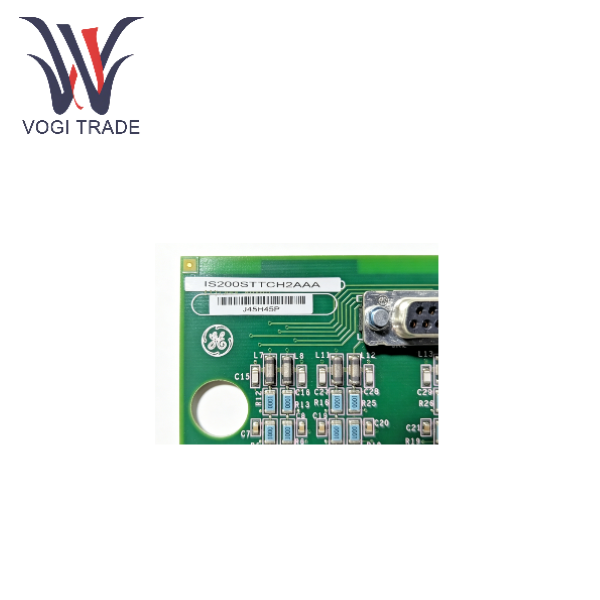

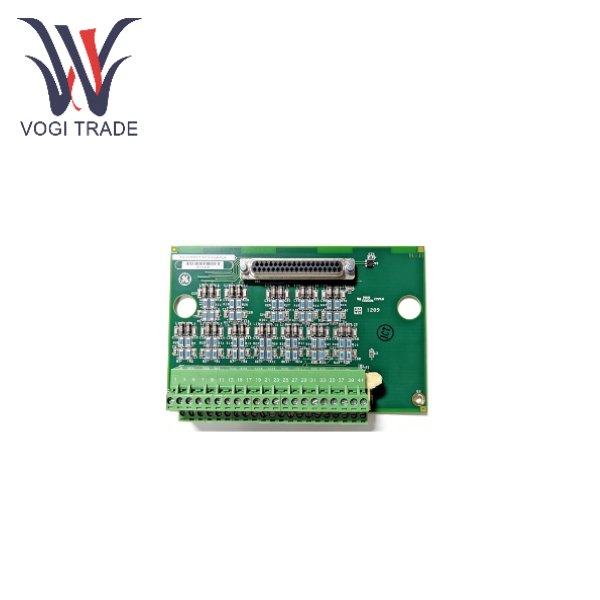

GE IS200STTCH1AAA, General Electric tarafından Mark VIe gaz/buhar türbini kontrol sistemi için tasarlanan tek yönlü bir termokupl giriş terminal kartıdır. Mark VIe dağıtılmış kontrol sistemi mimarisinde IS200STTCH1AAA, temel I/O seviyesindeki donanım bileşenine aittir. Temel sorumluluk, sahadaki termokupl sıcaklık sensörleri (K tipi, J tipi, E tipi vb.) ile PCAA veya TMR kontrolörleri gibi kontrol sistemi işlemcileri arasında fiziksel bir arayüz köprüsü görevi görmektir. Üçlü modül yedekliliğini destekleyen TBTC terminal kartlarından farklı olarak STTC, tek kanallı veya yedeksiz kontrol döngüleri için özel olarak tasarlanmıştır ve genellikle nispeten düşük güvenilirlik gereksinimleri olan yardımcı izleme noktalarında veya maliyete duyarlı basit kontrol sistemlerinde kullanılır.

Ürün Özellikleri

Tek kanallı mimari (Simplex)

IS200STTCH2AAA STTC'nin tasarım özü tek kanallı veri toplamadır. TMR sisteminin gerektirdiği üç kanallı sinyal oylama mekanizmasını desteklemez ancak toplanan sıcaklık sinyallerini işlenmek üzere doğrudan tek bir işlemciye iletir.

Soğuk uç dengeleme teknolojisi

Termokupl ölçümü bir referans uç (soğuk uç) sıcaklığı gerektirir. STTC yerleşik yüksek hassasiyetli sıcaklık sensörü, terminal bloklarındaki ortam sıcaklığını gerçek zamanlı olarak izlemek ve sıcaklık ölçümünün doğruluğunu sağlamak amacıyla verileri matematiksel dengeleme için işlemciye iletmek için kullanılır.

Açık devre tespiti ve arıza güvenliği

Yerleşik devre küçük bir ön akım sağlar. Termokupl bozulduğunda devre anormal bir voltaj tespit eder. İşlemci bir alarmı tetikleyecek ("Termokupl Sağlıksız" gibi) ve kontrol sisteminin yanlış karar vermesini önlemek için çıkışı arızaya karşı güvenli bir duruma (genellikle tam aralıklı bir negatif değer veya belirli bir alarm değeri) ayarlayacaktır.

Parazit önleyici tasarım

Terminal kartlarında tipik olarak sahadaki elektromanyetik paraziti (EMI) ve radyo frekansı parazitini (RFI) bastıran filtre devreleri bulunur ve böylece zayıf termokupl milivolt düzeyindeki sinyallerin (mV) doğru şekilde okunabilmesi sağlanır. Elektronik kimlik tanıma: Yerleşik elektronik isim plakası (ID Chip). Açıldığında işlemci, donanım sürümünü, seri numarasını ve bağlantı durumunu doğrulamak için bu kimliği otomatik olarak okuyarak donanım yapılandırma hatalarını önleyecektir.

Benzer ürünlerle karşılaştırma

GE Mark VIe sisteminde aynı tip ürünlerin karşılaştırılmasında, IS200STTCH2AAA (STTC) ile benzer işlevlere sahip ancak farklı uygulama senaryolarına sahip ürünler temel olarak yer almaktadır.

TBTC (TMR Termokupl Giriş Terminal Kartı) Farkları, TBTC, TMR (Üçlü Modül Yedekleme) sistemleri için tasarlanmıştır. Sırasıyla üç bağımsız I/O işlemcisine bağlanan üç set terminal bloğuna (JR, JS, JT) sahiptir. Sistem, üç sinyal üzerinde "medyan seçimi" veya "oylama" gerçekleştirerek güvenliği artırır. Uygulama senaryoları: Gaz türbini yanma odalarının sıcaklık takibi (TTXSP1-9 vb.) gibi kritik koruma devrelerinde kullanılır.

PTCC (Termokupl Giriş Paketi), Fark: PTCC genellikle işlemci ve terminal Kartını içeren eksiksiz bir G/Ç modülünü (Paket) ifade eder, STTC ise genellikle yalnızca terminal kartı kısmını (Kart) ifade eder. Uygulama senaryosu: PTCC bağımsız bir I/O sitesidir, STTC'nin çalışması için PCAA gibi ana kartlara güvenmesi gerekir.

Özetle, STTC kritik olmayan ve yardımcı sıcaklık izleme (yatak dönüş yağı sıcaklığı, yardımcı buhar sıcaklığı vb. gibi) için uygundur; TBTC ise çekirdek yanma izleme için uygundur

Kurulum Kılavuzu

Not: Lütfen gücün kapalı olduğu veya antistatik bir ortamda çalıştırın.

Hazırlıklar

Kontrol kabini içindeki sıcaklık ve nemin -30°C ile 65°C arasındaki gereksinimleri karşıladığını doğrulayın.

STTC terminal panosunun görünümünde herhangi bir fiziksel hasar olup olmadığını kontrol edin.

Mekanik kurulum

DIN rayı kurulumu: IS200STTCH2AAA genellikle standart 35 mm DIN rayına kelepçelenecek şekilde tasarlanmıştır. Kart kartının üst klipsini kılavuz rayına yerleştirin ve kart kartının alt kısmını aşağı doğru bastırın. Bir "klik" sesi duyduğunuzda bu kilitli olduğunu gösterir.

Vidayla sabitleme: Bazı versiyonlarda, yerleşik deliklerden arka plakaya sabitlenmek üzere M3 vidaların kullanılması gerekebilir.

Elektrik bağlantısı:

Sinyal kablolaması: Termokupl'u bağlamak için korumalı çift bükümlü kablolar kullanın. Olumlu ve olumsuz kutuplara dikkat edin. Genellikle kırmızı negatifi gösterir, ancak termokuplun spesifik polaritesine değinilmelidir. Sıyırma uzunluğu yaklaşık 6-8 mm olmak üzere Euroblock gerekliliklerine uygun olmalıdır.

Koruyucu topraklama: Toprak döngüsü girişimini önlemek amacıyla tek uçlu topraklamayı sağlamak için koruyucu katmanı bitişik JGPA topraklama terminal bloğuna bağlayın.

Soğuk Bağlantı atlama kablosu: Kartta bir CJ (Soğuk Bağlantı) seçim atlama kablosu olup olmadığını kontrol edin. Genellikle varsayılan olarak Dahili telafi (Dahili) olur.

İşlemciyi bağlayın: IS200STTCH2AAA'nın arkasındaki arayüzü PCAA modülünün ilgili arayüzüne (P1/P2 gibi) bağlamak için birlikte verilen düz düz kabloyu veya 68 pinli kabloyu kullanın.

Açma ve hata ayıklama: Sistem güç kaynağını geri yükleyin. PCAA modülündeki PWR (güç) ve LINK (iletişim) gösterge ışıklarının düzgün çalışıp çalışmadığını gözlemleyin. Donanım, STTC'nin doğru şekilde tanımlandığını ve "Kart Uyuşmazlığı" alarmı olmadığını doğrulamak için GE ToolboxST yazılımı kullanılarak tarandı. Gerekirse lütfen soğuk uç dengeleme kalibrasyonunu gerçekleştirin.

İlgili ürün önerileri

IS200PCAAH1A Çekirdek Analog Modül

STTC tarafından iletilen sinyallerin işlenmesinden sorumlu olan STTC'nin çekirdek ortağı.

IS200JGPAH1A Topraklama ve Güç Kartı

Genellikle STTC'nin yanına monte edilir ve koruyucu katman topraklama terminalleri ve 24VDC alan güç dağıtımı sağlar.

IS200TBTC TMR Termokupl Kartı

Uygulamanın kritik yol izlemeye yükseltilmesi durumunda bu modele yükseltilmesi önerilir.

IS200PAICH1A Analog Giriş/Çıkış Paketi

Sisteme bağlanmadan önce saha sinyalinin 4-20 mA'ya dönüştürülmesi gerekiyorsa bu evrensel analog kart seçilebilir.
