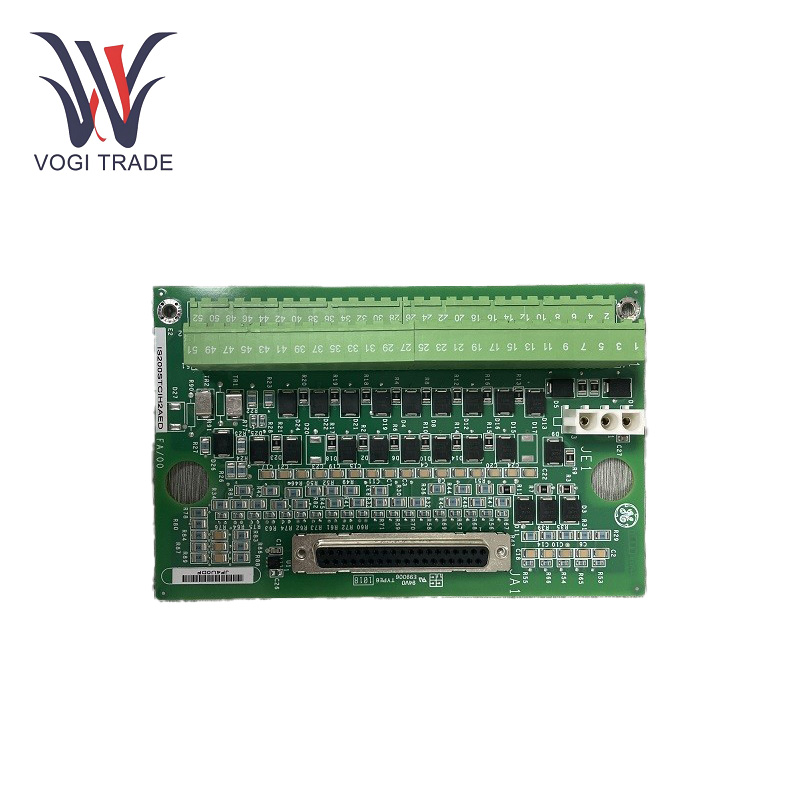

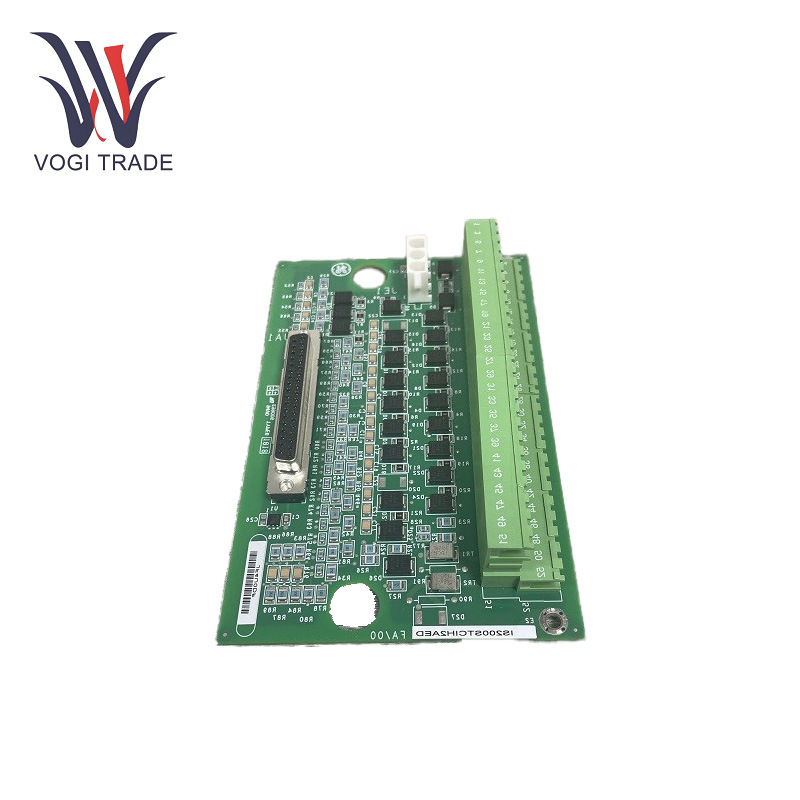

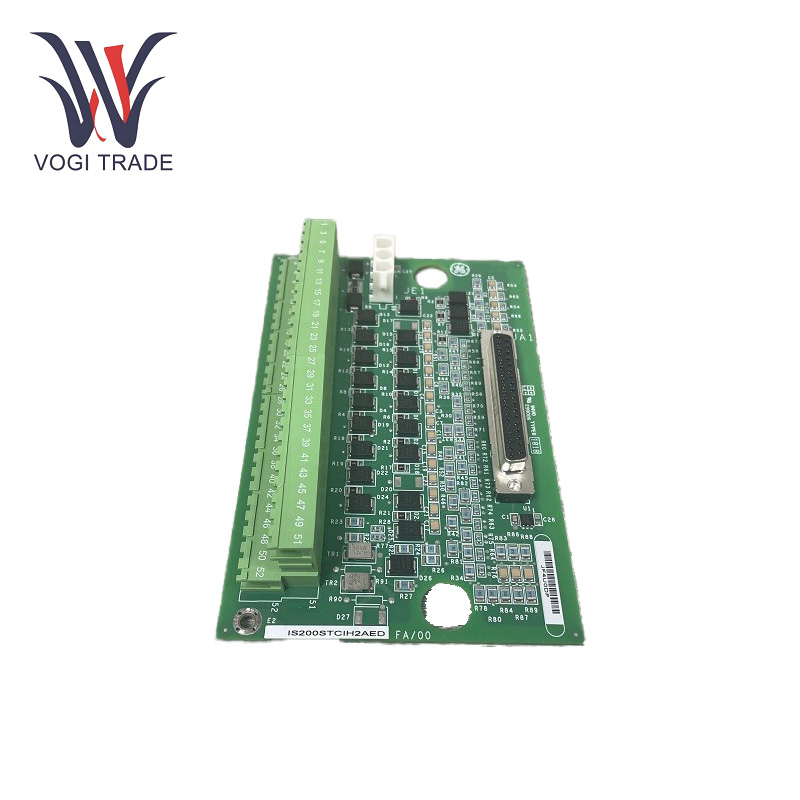

GE IS200STCIH2AED

Çalışma parametreleri

Kontak giriş sayısı: 24.

Nominal uyarma voltajları: 24 V DC, 48 V DC, 125 V DC.

Uyarma voltajı giriş aralıkları: DC'de 16 - 32.

Girişte Donanım Düşük Geçiş Filtresi: 4 ms.

İletişim arayüzü: Ethernet.

Montaj türü: Din-rail veya düz montaj.

Sıcaklık aralığı (model için)= - 20 ° C - 50 ° C.

Ürün özellikleri

Çoklu temas girişi ve gürültü bastırma: GE IS200STCIH2AED, nominal 24 V, 48V veya 125 V DC uyarımı (harici) ile 24 temas girişini kabul eder Her temas girişi için gürültü bastırma mekanizmaları vardır. Bu alan ayrıca, sinyallerin karışıklık olmadan yakalanabilmesi için temiz ve kararlı bir akışa izin veren dalgalanmalardan ve HF gürültüsünden korunma sağlar. Örneğin, bu tür gürültü bastırma özellikleri, cihazın normal şekilde çalışmaya devam etmesine ve çok çeşitli elektromanyetik müdahalelerle birlikte endüstriyel ortamlarda bile veri toplamasına izin verir.

PC tabanlı indüksiyon motoru gönderim 2: Bu kart ayrıca G/Ç Paketi ile de çalışır. Tahtadaki 37 pimli (dişi) D tipi konektör, G/Ç paketinin basit bağlantısını sağlar. Daha sonra Ethernet üzerinden denetleyiciye bağlanır. Bu uyumluluk ve iletişim modu mevcutken, daha kapsamlı kontrol sistemlerine entegrasyon mümkündür, bu da çeşitli bileşenler arasında verimli veri aktarımı ve kontrol komutu yürütülmesini sağlar.

Giriş Aralıklarını Uyarabilir Ayarlanabilir: 24 V DC nominal uyarma için giriş uyarma aralıkları 16 ila 32 V DC girişidir, 48 V DC nominal uyarma için 32 ila 64 V DC girişidir ve 125 V DC nominal uyarma için 100 ila 145 V DC girişidir. Farklı endüstriyel uygulamalarda farklı güç kaynağı koşullarına uyar.

Kurulum

Din - Ray montajı: Sisteme gücünün kapalı olduğundan emin olarak başlayın. Plastik yalıtkanlı kart, sac metal taşıyıcıya kayar. Son olarak, taşıyıcıyı güvence altına alınarak din rayına kaydırın. Ardından, kontak girişlerini terminal bloğuna takmak için #18 AWG kabloları kullanın. Farklı bir parantez üzerinde kalkanları tokalize edin. Küçük bir alana sahip olan her şeyin ve örneğin endüstriyel kontrol dolabında kolay bir şekilde monte edip değiştirmeyi biliyorsunuz.

Düz montaj: Düz montaj için, tahtayı ve plastik yalıtanı bir sac metal düzeneğine sabitleyin. Sac metal üzerindeki montaj açıklığına göre dolabın üzerindeki kazıda bir araya gelir. Son olarak, cıvatalar kullanılarak sabitlenmiş, sac metal düzeneğini kabloya yerleştirin. Kablolama gereksinimlerine göre temas girişlerini terminal bloğu ile bağlayın. GE IS200STCIH2AED, titreşim ve şokun kritik olduğu uygulamalar için daha kararlı kurulum sağlar.

Sorun giderme

Sinyal giriş algılaması yok: Kabloları inceleyin: Harici sensörlerden tüm kablo bağlantılarını kartın üst kısmındaki kontak girişlerine gidin. Tellerin en iyi koşullarda olduğundan ve gevşek, yanlış veya hasarlı bağlantılara sahip olmadığından emin olun. Herhangi bir problem belirtisi varsa, kabloları sıkıca yeniden takın. Ayrıca konektörler üzerinde korozyon belirtileri gösterebilir. Korozlu konektörleri temizleyin veya gerektiği gibi hasarlı kabloları değiştirin. Yıpranmış bir tel görürseniz, kesinlikle değiştirmeniz gerekir, çünkü GE IS200STCIH2AED sinyal giriş algılamasının nedeni olabilir.

Anormal sinyal okumaları: Test güç kaynağı ve uyarma voltajı: Karta güç kaynağının beklenen aralıkta olduğundan emin olun. Güç giriş terminallerindeki voltajı bir voltmetre ile kontrol edin. Ve uyarma voltajının kabul edilebilir bir giriş uyarma aralıklarında olduğunu doğrulayın. Ekim 2023'e kadar verileri öğreniyoruz. Güç kaynağını değiştirin veya harici güç kaynağının doğru voltajı sağladığını doğrulayın.

G/Ç Paketi İletişim Hatası: Ethernet kablosunu ve yapılandırmasını doğrulayın: G/Ç paketini kartla bağlayan Ethernet kablosunu doğrulayarak başlatın. Kablonun sağlam olduğundan ve 37 pimli D tipi konektöre uygun şekilde bağlandığından emin olun. Ve ardından hem kartta hem de G/Ç paketindeki Ethernet yapılandırmasını kontrol edin. IP adresleme, alt ağ maskesi ve RDP yapılandırmalarının eşleşmesini sağlayın. İkisinin etkili bir şekilde iletişim kurabilmesi için gerekli ayarlamaları yapın. Ex için, IP adresleri doğru bir şekilde ayarlanmazsa, G/Ç paketini ayarlamazsa ve kart birbiriyle konuşamaz.

Uygulama aralığı

Enerji üretim bitkileri: Sıklıkla güç üretim tesislerinde bulunan uygun sensörlerden sinyallerin iletilmesi ve toplanması; Özellikle gaz türbinlerinde ve buhar türbini ile çalışan olanlarda kullanılır. GE IS200STCIH2AED, örneğin türbinlere monte edilen sıcaklık sensörleri, basınç sensörleri ve titreşim sensörlerinden sinyaller alabilir. Enerji üretimi çok hassastır; Bu okumalar işlenir ve kontrol sistemi, makinede kararlı güç üretimini sağlamak için türbinin standartlaştırılmasına yardımcı olmak için onunla çalışır.

Endüstriyel Otomasyon Sistemleri: Endüstriyel otomasyon sistemlerinde kullanıldığında, üretim hatları için bir kontrol sistemi görevi görebilir. Konveyör bantları, robotik kollar ve motorlar gibi üretim ekipmanlarının konumunu, hareketini ve durumunu izleyen sensörlere bağlanabilir.

Petrol ve gaz endüstrisi: Petrol ve gaz endüstrisinde petrol rafinerilerinde ve gaz işleme tesislerinde kullanılabilir. Örneğin, GE IS200STCIH2AEDCAN, pompaların, vanaların ve diğer cihazların çalışmasını denetlemek ve yönetmek için kullanılmalıdır. Bir örnekte, boru hatlarına monte edilen akış sensörlerinden ve basınç sensörlerinden gelen sinyalleri kabul edebilir ve daha sonra yağ ve gazları güvenli ve verimli bir şekilde taşıyan vanaları açmak veya kapatmak için proaktif olarak kontrol sinyalleri gönderebilir.
