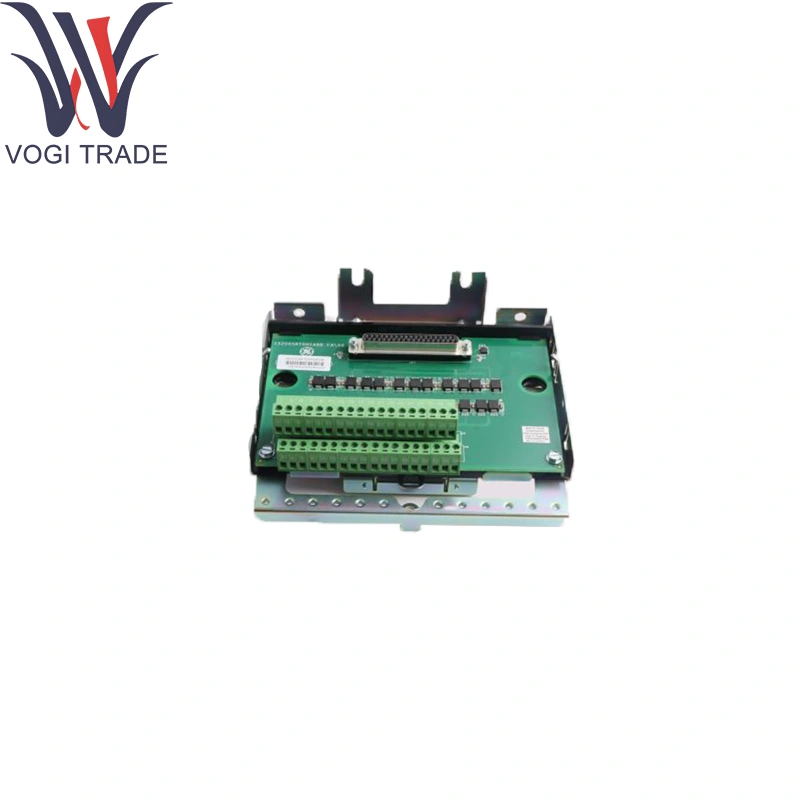

GE IS200SRTDH2A Solenoid/Röle Sürücü Terminal Kartları

Teknik parametreler

GE IS200SRTDH2A Solenoid/Röle Sürücü Terminal Kartları

Çıkış Kanalları: 16 İzole DC Sürücü Kanalları (Açık Toplayıcı)

Yük Voltajı: 24VDC Nominal (18-32VDC aralığı)

Yük akımı: kanal başına 0.1-2.0a (programlanabilir akım sınırı)

Anahtarlama hızı: dönüş ≤5ms; Kapatma ≤3ms

GE IS200SRTDH2A İzolasyonu:

Kanaldan Toprağa: 1kV takviyeli

Kanaldan Kanal: 500V Temel

GE IS200SRTDH2A Diagnostics:

Kanal başına yük-ok algılama (akım-duyar eşiği)

Kanal başına çıktı ve hataya yönelik LED'ler

GE IS200SRTDH2A Koruması:

Otomatik resetleme ile aşırı akım kapatma

Ters polarite ve aşırı gerilim kelepçesi

Konektör: Diken Terminal Bloğu için Sağ Açılı 52 konumlu başlık

GE IS200SRTDH2A Çevre Derecelendirmeleri:

Çalışma sıcaklığı: –30 ° C ila +65 ° C

Depolama sıcaklığı: –40 ° C ila +85 ° C

Nem: ≤% 95 RH, yoğunlaşmayan

Ürün fonksiyonu

Markvie G/Ç paket taşıyıcısından dijital sürücü komutlarını kabul eder ve alan aygıtlarına arıza korumalı DC anahtarlama çıkışları sağlar. Dahili akım-duyu teşhisi raporu, sıkışmış, açık yük veya kısa devre koşullarının otomatik olarak algılanmasını sağlayarak ionet üzerinden denetleyiciye yük durumunu rapor eder.

Çekirdek Destekleme Modülleri

G/Ç Paket Taşıyıcı: IS42XPSCAH1B Güç/Taşıyıcı Montaj

Denetleyici Modülü: Markvie CPU (örneğin, IS200TPROH1C)

Tamamlayıcı G/Ç kartları:

Ayrık giriş paketleri (IS200tih2a)

Röle-çıkış paketleri (IS400TRLYS1B)

Güvenlik G/Ç paketleri (IS220YSILS1B)

EXtension bileşenleri

Diken Terminal Blokları: Yanlış inmeyi önlemek için vida-kelepçe blokları anahtarlı

Din-Rail & Panel montaj kitleri: 35 mm din-ray veya panel kurulumu için adaptör klipsleri ve açı parantezleri

Koruyucu Aksesuarlar: EMI Bastırma için Kablo Kalkalı Kelepçeler ve Ferrit Çekirdekler

Konformal Kaplama Servis Kiti: Standart IS200SRTDH2A kartlarına kaplamayı uygulamak veya yenilemek için saha hizmeti kiti

Yazılım Desteği

Yapılandırma:

Gecontrolst ™/ToolboxSt ™ Şablonları aracılığıyla ayarlanan kanal başına akım sınır ve algılama eşikleri

Teşhis ve İzleme:

HMI, OPC-DA etiketleri ve Denetleyici Diyagnostiklerinde rapor edilen gerçek zamanlı yük, aşırı akım ve kısa devre alarmları

Markvies Uygulama Suite aracılığıyla mevcut durum yoklama ve etkinlik günlüğü

Ürün Yazılımı Güncellemeleri: Markvie System Software'in bir parçası olarak teslim edilir; Toolboxst ™ aracılığıyla uygulanır

Dokümantasyon: GE Markvie/Vies G/Ç Kurulum Kılavuzu ve Solenoid/Röle Sürücü Modülü Referans Kılavuzunda detaylandırılmıştır
