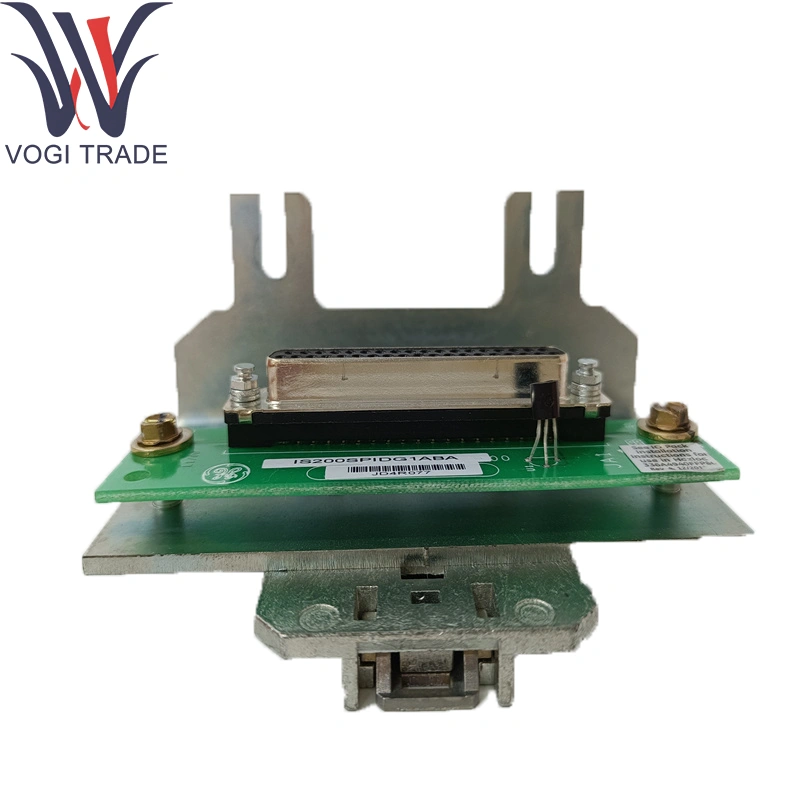

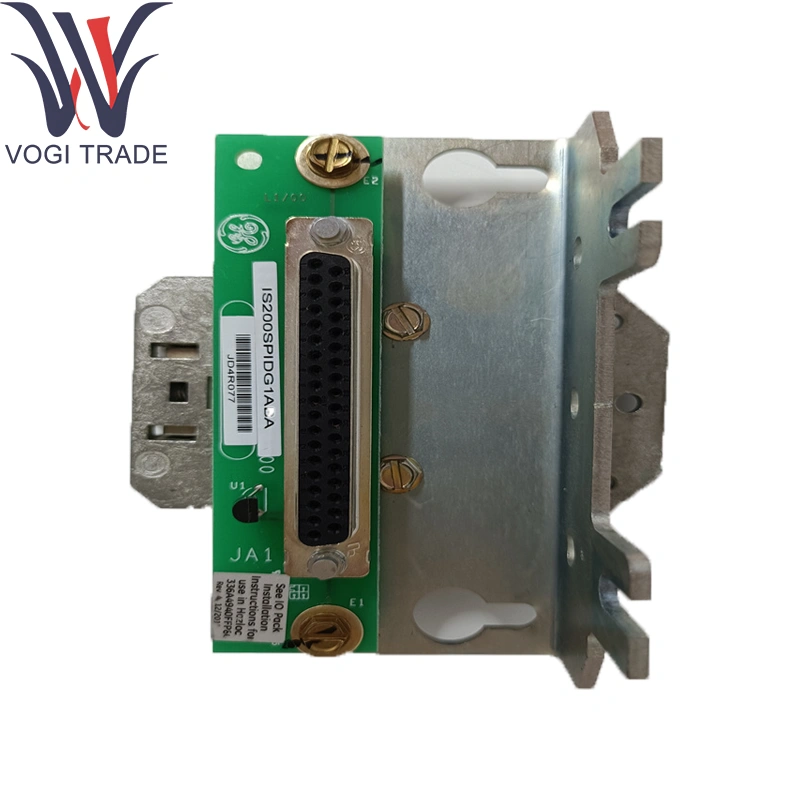

GE IS200SPIDG1ABA

Teknik parametreler

Nabız girişleri:

GE IS200SPIDG1ABA için 8 × TTL/CMOS Uyumlu Yüksek Hızlı Girişler

Voltaj Aralığı: 0-5 V DC; Maksimum frekans: 100 kHz

Giriş Akımı: Kanal başına 2 mA

Ayrık Girişler:

8 × 24 V DC ıslatma- voltaj girişleri (18-32 V V DC)

Giriş Akımı: Kanal başına 2,5 mA; GE IS200SPIDG1ABA'da 4 ms donanım debounce

Örnekleme ve zamanlama:

Tüm kanallarda senkron örnekleme

Zaman damgası çözünürlüğü: 1 µs

Tamponlama: Olay yakalama için FIFO, 4 K'ye kadar etkinliğe kadar

İzolasyon: Güçlendirilmiş kanaldan kanal ve kanal to-toprak (> 1 kV)

Konektörler:

Çift 50 pinli arka plan kenar konektörleri

İki 26 pozisyonda takılabilir terminal blokları ile saha kabloları

Çevresel:

Çalışma sıcaklığı: –30 ° C ila +65 ° C

Depolama sıcaklığı: –40 ° C ila +85 ° C

Nem: % 95'e kadar RH, GE IS200SPIDG1ABA için Yoğunlaştırılmaması

Ürün fonksiyonu

Pulse-Gate arayüzü: Rotor-hız veya bıçak ucu probunlar mikrosaniye doğruluğu ile koşulları ve sayısallaştırır.

Ayrık Mantık: Nabız olayları ile kilitlenmede yardımcı ayrı sinyalleri (alarmlar, kilitler) izler.

Olay Toplama: Etkinlik Analizi ve Koruma Kararları için Ionet üzerinden birleştirilmiş olay/zaman verilerini Ionet üzerinden Mark Vie CPU'ya yönlendirir.

Çekirdek destekOrtak ModU ULES

G/Ç Paket Taşıyıcı: IS42XPSCAH1B GÜÇ VE ETERNET TEMELİ

Denetleyici Modülü: Mark VIE CPU (örn., IS200TPROH1C) GE IS200SPIDG1ABA için aşırı hız ve sıralama mantığını yürütme

Ethernet Anahtarı: Omurga Bağlantısı için IS420ESWB Serisi

Uzatma bileşenleri

Ploggable Terminal Blokları: Kalkan sonlandırma direkleri ile nabız ve ayrık kablolama için 26 yönlü anahtarlı bloklar

Din-Ray/Panel Kitleri: 35 mm ray veya kabin-panel montajı için adaptör klipsleri ve parantez

Koruyucu Aksesuarlar: Yüksek hızlı sinyal uçlarında EMI bastırma için kablo kalkan kelepçeleri ve ferrit çekirdekler

Yedek Jumper Kitleri: Giriş Modu seçimi için yapılandırma jumper'ları

Yazılım Desteği

Yapılandırma:

GE IS200SPIDG1ABA için GE ToolboxSt ™ Şablonları aracılığıyla kanal haritalama, debounce zamanlaması ve olay-tampon boyutu ayarlanıyor

Teşhis ve İzleme:

Gerçek zamanlı olay sayaçları, tampon taşma bayrakları ve HMI ve OPCA etiketlerinde bulunan kanal sağlığı göstergeleri

Denetleyici Diyagnostiklerinde Teşhis Günlüğü ile güçlendirme konusunda kendi kendine test

Ürün Yazılımı Güncellemeleri: Mark VIE Sistem sürümlerinin bir parçası olarak teslim edilir; Toolboxst ™ aracılığıyla uygulanır

Dokümantasyon: GE Mark VIE/VIES G/Ç Kurulum Kılavuzu ve Pulse ve Ayrık Kapı Modülü Referans Kılavuzunda detaylandırılmıştır
