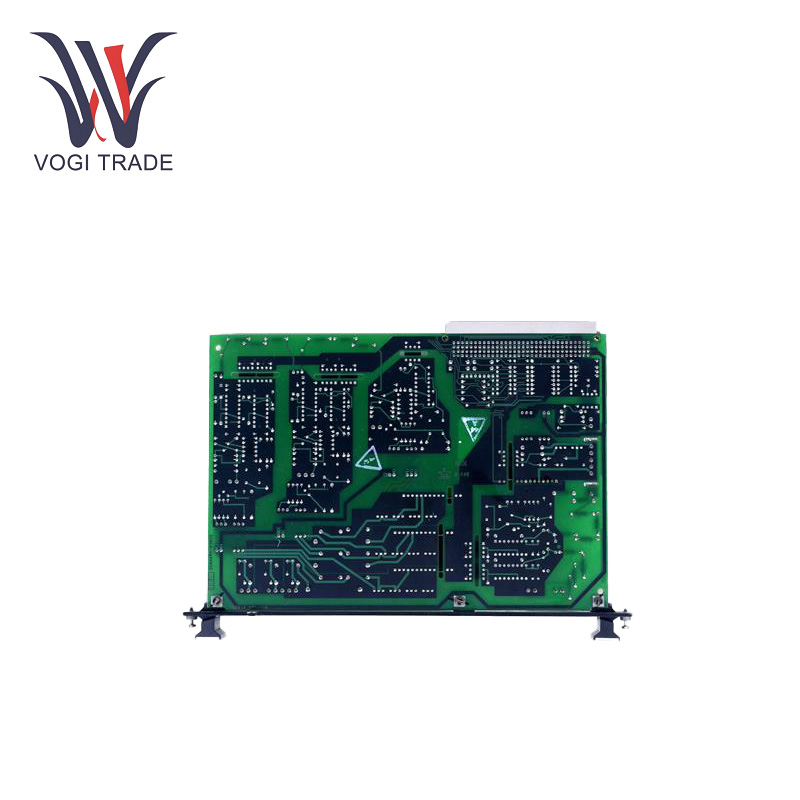

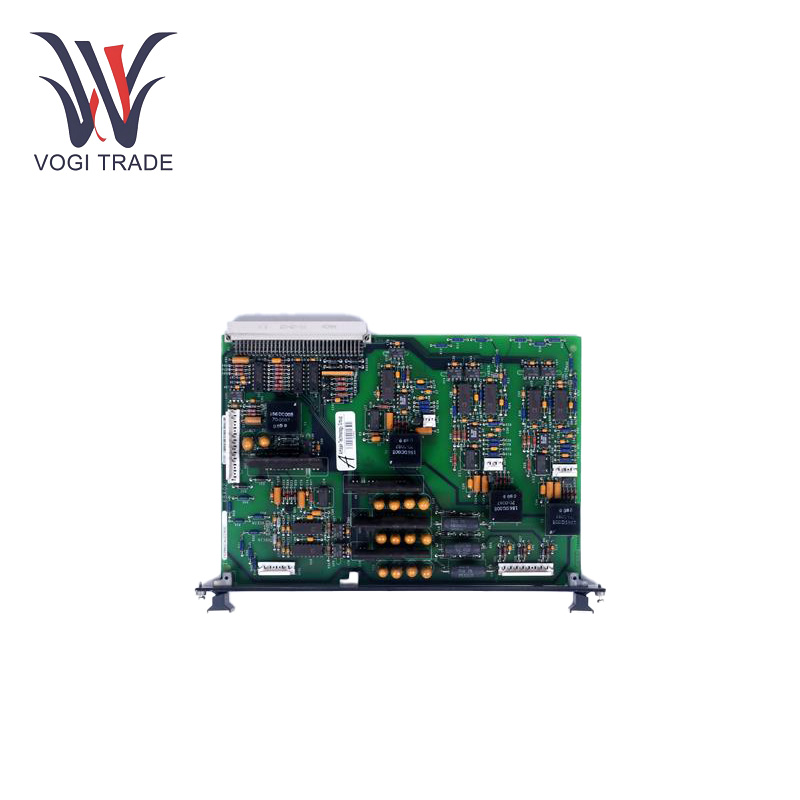

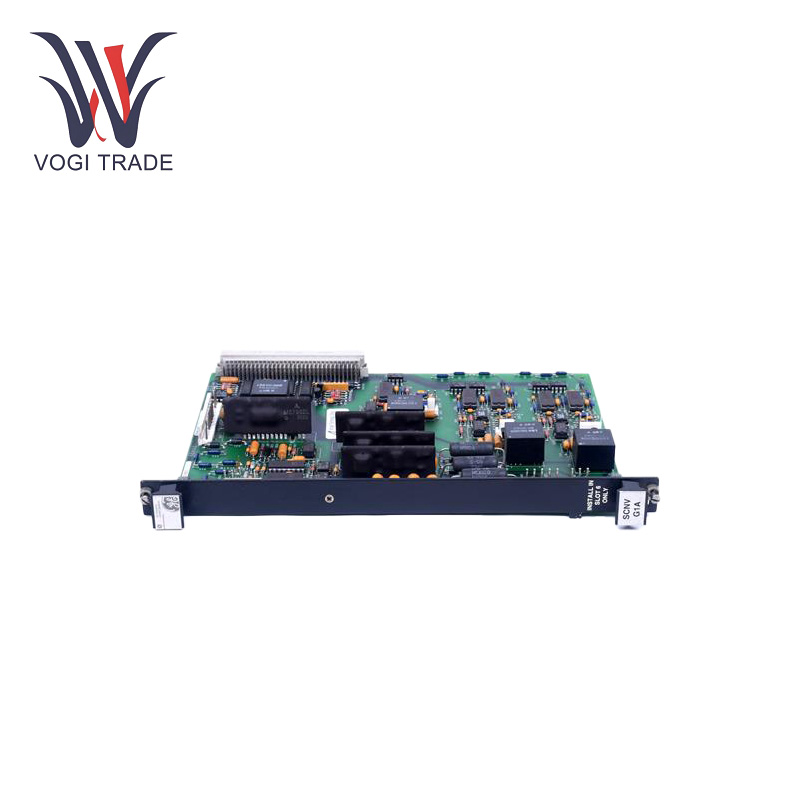

GE IS200SCNVG1ADC

Teknik Parametreler

Gerilim: 24VDC

Sıcaklık Stabilliği: -30 – 65°C

Güç Kaynağı:Güç kaynağı, P1 konnektörü aracılığıyla VDC gücünü alır ve dört transformatöründen ikincil güç alır.

Arka Panel Şirketinnektör: Diğer kartlarla arayüz oluşturmak için 128 pinli bir P1 arka paneli dahildir.

Konektörler: Vishay akım şöntlerini ve kapı sürücülerini, DC linkini bağlamak için 6 adet başlık konnektörü bulunmaktadır.

Devre İçeriği: 3 SCR Geçit Sürücü Devresi, 3 Giriş Akımı Algılama Devresi, 2 Hattan Hatta Gerilim Geri Besleme Devresi, 1 DC Bağlantı Gerilimi Geri Besleme Devresi, 1 DB IGBT VCE Geri Besleme Devresi ve 1 Dinamik Frenleme IGBT Geçit Sürücü Devresi.

Özellikler

Kontrol ve Arayüz: Yenilikçi 1800 ila 1000 amp bağımsız SCR diyot dönüştürücü serisi için kontrolden köprüye arayüz kartı olarak hizmet eder, her kartta 6 darbeli bir kaynak bulunur ve üç SCR'ye kadar çalıştırılabilir.

GE IS200SCNVG1ADC Veri Depolama ve Erişimi:GE IS200SCNVG1ADC, yalnızca eklenti depolama aygıtı, kimlik ve revizyon bilgilerini içerir.

Kapı Sürücü Devresi: Dinamik Frenleme Tek IGBT Geçidi Sürücü Devresi, IGBT geçit-emitör gerilimini VCC(+15 V) ve VEE(− 7,5 V) arasında değiştirir ve gerilim hatası altında desatürasyon hatası ve sürücü beslemesi oluşturabilir.

Bireysel Arka Panel Genişletme ve Uzaktan Kontrol: Genişleme ve uzak arka düzlemler, diğer arka düzlemlerin çalışmasına müdahale edilmeden ayrı ayrı kapatılabilir.

Uygulama Alanları

Termik enerji üretimi: Kömür yakıtlı, petrol yakıtlı veya gaz yakıtlı termik santrallerde kontrol arayüzü ve köprü olarak GE IS200SCNVG1ADC, tristör diyot dönüştürücünün normal çalışmasını sağlar, jeneratörün hassas kontrolünü gerçekleştirir ve güç üretim verimliliğini artırır. ve istikrar.

Petrol rafinasyonu: Fabrika saflaştırmasında, atmosferik ve vakumlu damıtma, katalitik kırma, hidrofinleme ve diğer cihazların tristör diyot kontrolü, üretim sürecinde sıcaklık, basınç, akış ve sıvı seviyesi gibi parametrelerin hassas kontrolünü ve izlenmesini gerçekleştirir, güvenli ve Rafinasyon sürecinin verimli çalışması.

Kimyasal üretim: Gübre, plastik, kauçuk ve elyaf gibi kimyasal ürünlerin üretim sürecinde GE IS200SCNVG1ADC, kimyasal reaksiyonun hassas kontrolünü sağlamak için otomatik kontrol sistemleri ve reaktörler, ısı eşanjörleri, pompalar, vanalar ve diğer cihazların koordineli kontrolü için kullanılır. Süreçleri, malzeme taşımayı ve dağıtımını kolaylaştırın ve kimyasal üretimin kalitesini ve çıktısını iyileştirin.

Demir ve çelik eritme: GE IS200SCNVG1ADC, sıcaklık gibi parametrelerin hassas kontrolünü ve izlenmesini sağlamak amacıyla demir yapımı, çelik üretimi ve çelik haddeleme üretim bağlantılarının kontrol sistemi ile yüksek fırınlar, dönüştürücüler, elektrikli fırınlar, haddehaneler ve diğer ekipmanlar arasında iletişim ve kontrol için kullanılır. üretim sürecindeki basınç, akış ve hızı artırır ve çelik üretiminin kalitesini ve verimliliğini artırır.

Kağıt yapım endüstrisi: Kağıt yapım üretim hattında, kontrol sistemi ile kağıt makinesi, kağıt hamuru makinesi, kurutucu, kaplama makinesi ve diğer ekipmanlar arasındaki kontrol arayüzü olarak, araç hızı, gerginlik, nem gibi üretim süreci parametrelerini doğru bir şekilde kontrol edebilir ve izleyebilir. , sıcaklık vb. ayarlayabilir ve kağıt kalitesini ve üretim verimliliğini artırabilirsiniz.

Gemi inşa endüstrisi:GE IS200SCNVG1ADC, gemi güç sistemi ve otomatik kontrol sisteminde tristör diyotların kontrolünü gerçekleştirebilir, sistemler arasında bilgi alışverişini ve işbirlikçi çalışmayı gerçekleştirebilir ve gemilerin işletme güvenliğini ve otomasyon seviyesini iyileştirebilir.
