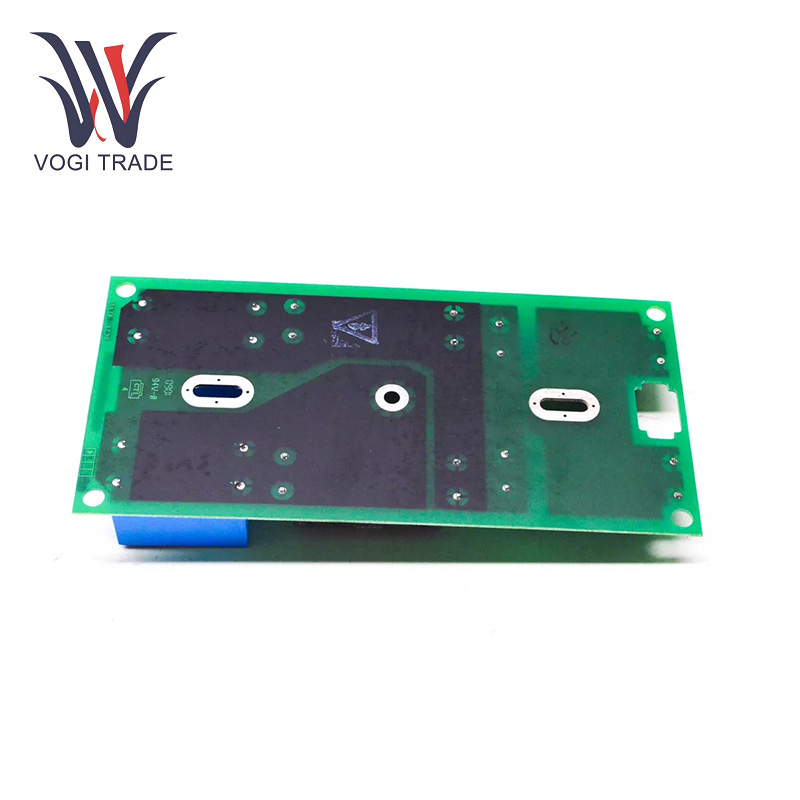

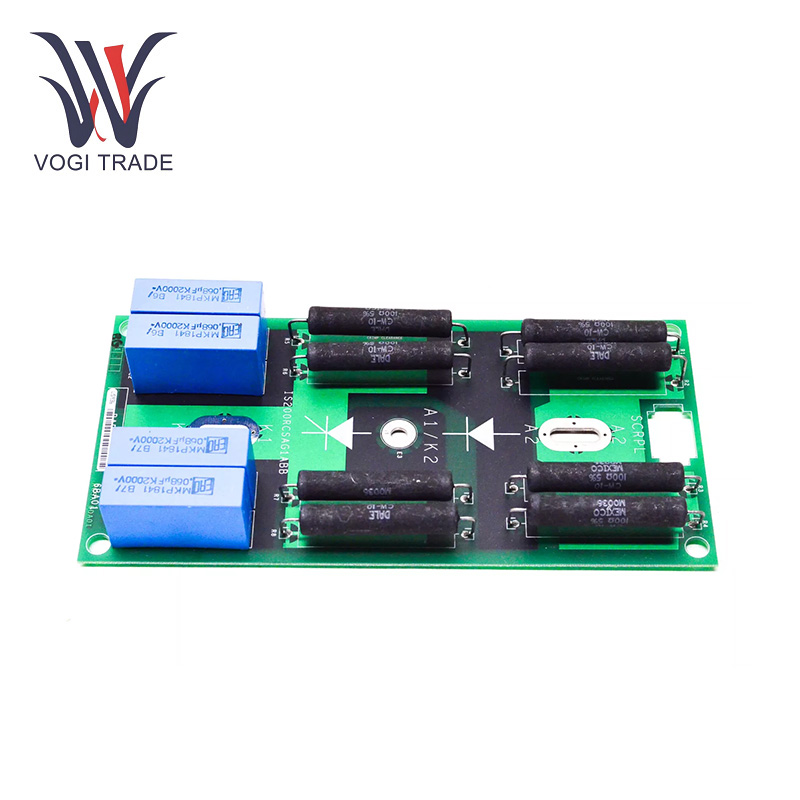

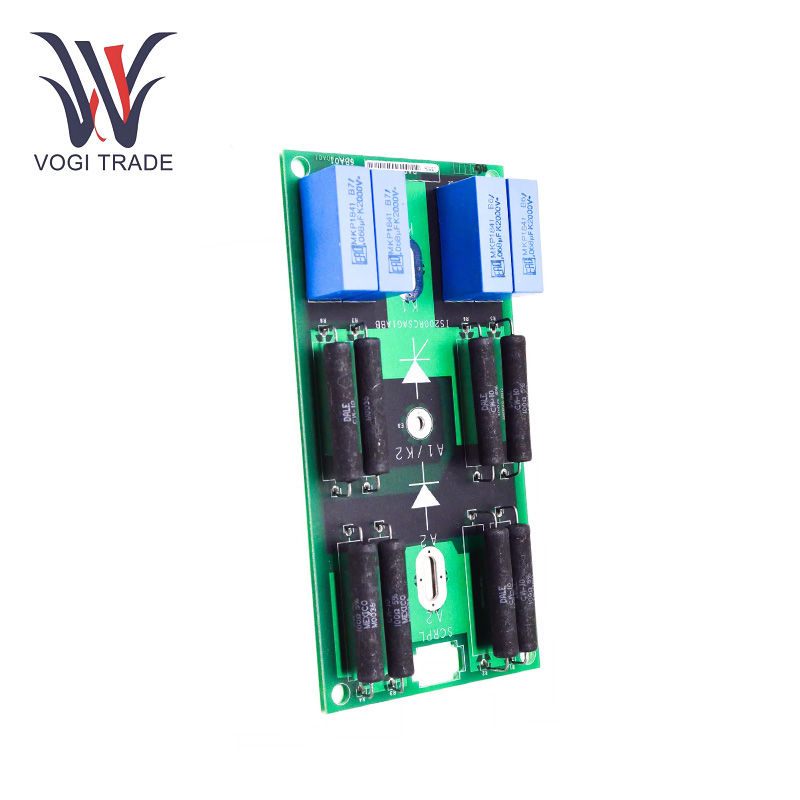

GE IS200RCSAG1ABB

İşlevsel Kısaltma: RCSA.

Fişlevsel olmayan Açıklama: RC Sönümleme Kartı.

PCB Kaplama: Normal Kaplama.

Fonksiyonel Revizyon: 1A, 2B.

Yapıt Revizyonu: B.

Çerçeve birimlerini uygular: 1800 çerçeve ünitesi.

Bağlantı Türleri: SCR ve diyot bağlantıları.

Ürün Özellikleri

Güç Susturucu Kartı İşlevi: GE IS200RCSAG1ABB öncelikle inovasyon serisindeki 1800 veya 1000 çerçeveli üniteler için RC durdurma kartı olarak kullanılır. Devredeki voltaj artışını ve akım dalgalanmasını büyük ölçüde bastırabilir. Fazla enerjiyi emip dağıtarak, diğer elektronik bileşenlerin yüksek voltaj ve yüksek akım darbelerinden zarar görmesini önler, böylece tüm devre sisteminin kararlılığını ve güvenilirliğini artırır.

Gürültü Yalıtım Yeteneği Extreme: Bu kartın inanılmaz ses geçirmezlik özelliği vardır. Kararlı ve güvenilir olurken, sinyal kirlenmesini önlemek için kapı tahrik devrelerindeki çok sayıda elektriksel gürültü ve parazit sinyaline direnebilir ve bunları tarayabilir. Gürültü kaynaklı sinyal bozulmasını ve yanlış çalışmayı önleyebilir ve kapı tahrik devrelerinin doğru ve istikrarlı çalışmasını sağlayabilir.

Çift Devre Yapılandırması: GE IS200RCSAG1ABB, iki özdeş susturucu devresine sahip çift SCR ve diyot bağlantı konfigürasyonunu destekler. Biri SCR için, diğeri diyot devresi için olmak üzere iki bağlantı vardır. Her bir susturucu devresi farklı uygulama gereksinimlerini karşılayabilen, kartın esnekliğini ve uyarlanabilirliğini geliştirebilen farklı darbe genişliklerine, frekanslarına ve tepe voltajlarına sahiptir.

Kurulum

Montaj: Tornavida ve pense gibi uygun aletlerin yanı sıra gerekli sabitleme vidalarını ve pullarını hazırlayın. GE IS200RCSAG1ABB kurulumu için cihazda veya kontrol kabininde uygun kurulum konumunu bulun. PCB üzerindeki delikleri kurulum tabanındaki karşılık gelen deliklerin üzerine yerleştirin ve kartı aşağı doğru vidalayın. Kartın bükülmesini veya gevşemesini önlemek için vidaların eşit şekilde takıldığından emin olun.

Sorun giderme

Fhasta küçümseyicidevre: GE IS200RCSAG1ABB sönümleyici devresinde arızalanırsa, öncelikle sönümleyici devre kapasitörlerini, dirençlerini ve diyotlarını vb. kontrol edin. Normal aralıkta olup olmadıklarını belirlemek için bu bileşenlerin (direnç, kapasitans ve voltaj) değerlerini bir multimetre ile ölçün. Hasarlı bileşenler tespit edildiğinde bunların zamanında değiştirilmesi gerekir. Ayrıca fren devresinin gevşek veya paslanmış bağlantı noktalarını da arayın. Bu durumda bağlantı noktalarını düzeltin veya değiştirin.

Gürültü girişimi: Lütfen devrede aşırı gürültü veya parazit olduğunda çevredeki kabloların ve bileşenlerin ekranlama durumunun iyi olup olmadığını GE IS200RCSAG1ABB ile kontrol edin. Koruyucu katman hasar görmüşse veya iyi topraklanmamışsa gürültü girişimi olabilir. Koruma ve topraklama tekniklerini düzeltin veya geliştirin.

Bağlantı Arızası: GE IS200RCSAG1ABB muayenesi ile güç kaynağı ve diğer bileşenlerin birleştirilmesini gerektirdiğinden, bağlantı kablosunun bağlı olup olmadığını veya hasar veya kopukluk olup olmadığının teyit edilmesi gerekir. Kabloları sıkın veya yeniden bağlayın ya da kabloları değiştirin. Oksidasyon veya deformasyon olup olmadığını görmek için karttaki bağlantı terminallerini inceleyin. Öyleyse terminalleri temizleyin veya onarın. Diğer bileşenlerle olan bağlantı parametrelerinin ve ayarlarının da uygun olduğundan emin olun.

Uygulama aralığı

Türbin kontrol sistemiBayan: Buhar türbinleri ve gaz türbinleri gibi hayati destek sağlar. Türbin kontrol devrelerinde bulunan güç elektroniği cihazlarını gerilim ve akım dalgalanmalarından korumak, kontrol sisteminin kararlı çalışmasını sağlamak amacıyla kullanılır. Örneğin, bir türbin jeneratörünün uyarım kontrol devresi içindeki tristör modüllerini koruyabilir, böylece jeneratörün çıkış voltajı ve frekansının stabilitesinin korunmasına yardımcı olabilir.

Endüstriyel Otomasyon Ekipmanları: GE IS200RCSAG1ABB, frekans dönüştürücüler, invertörler ve motor kontrol merkezleri gibi çok sayıda endüstriyel otomasyon ekipmanında yaygın olarak kullanılmaktadır. Ek olarak, ekipmanın güvenilirliğini ve hizmet ömrünü artırmak için bu ekipmanlardaki güç yarı iletken cihazlarında aşırı gerilim ve aşırı akımın vereceği hasarı da önleyebilir. Motorun daha düzgün çalışmasını sağlamak için motor hızı düzenleme ve kontrolü sürecindeki voltaj ve akım dalgalanmalarını etkili bir şekilde bastırabilir.

Güç Dağıtım Sistemleri: Güç dağıtım sistemlerindeki devre kesiciler, kontaktörler ve diğer elektrikli ekipmanları, özellikle bazı yüksek güç ve yüksek voltaj dağıtım durumlarında korumak için kullanılabilir. Bu, güç dağıtım ekipmanı açılıp kapatıldığında geçici aşırı voltajı ve ani akımı önleyebilir, ekipmanın elektriksel stresini azaltabilir, güç dağıtım sisteminin güvenliğini ve stabilitesini sağlayabilir.
