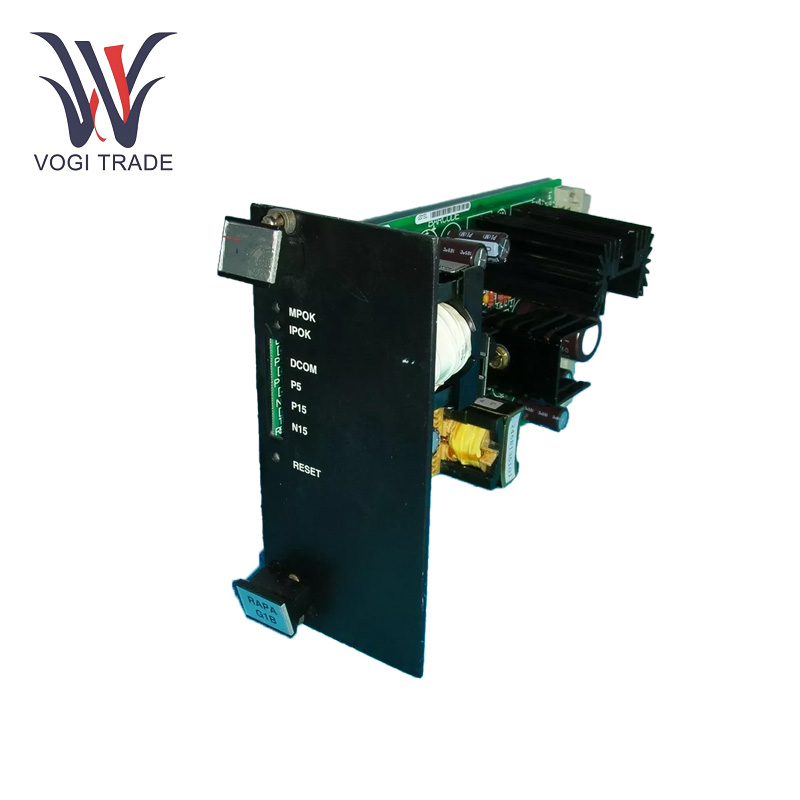

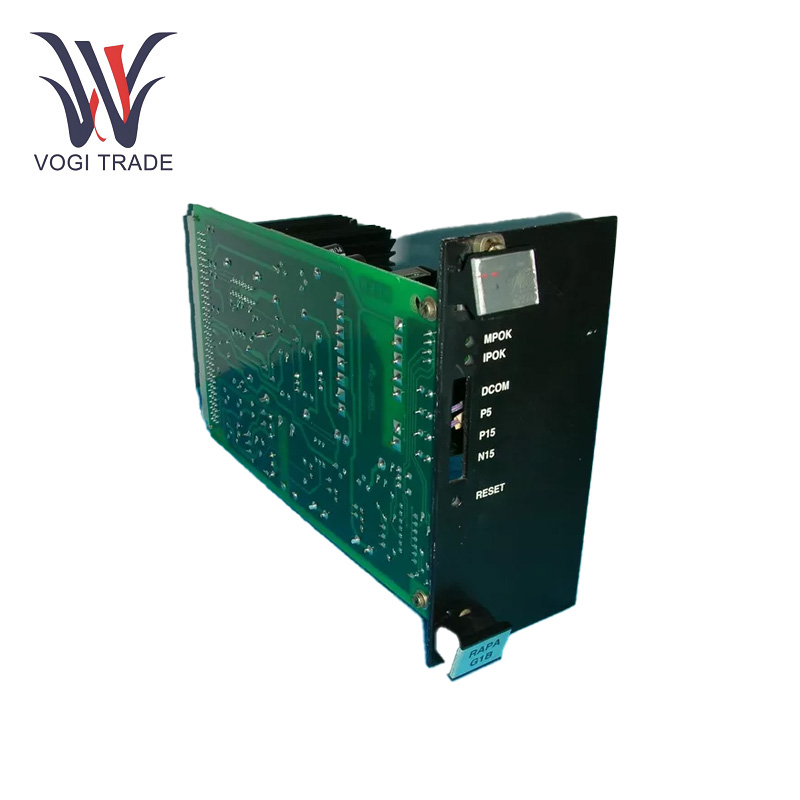

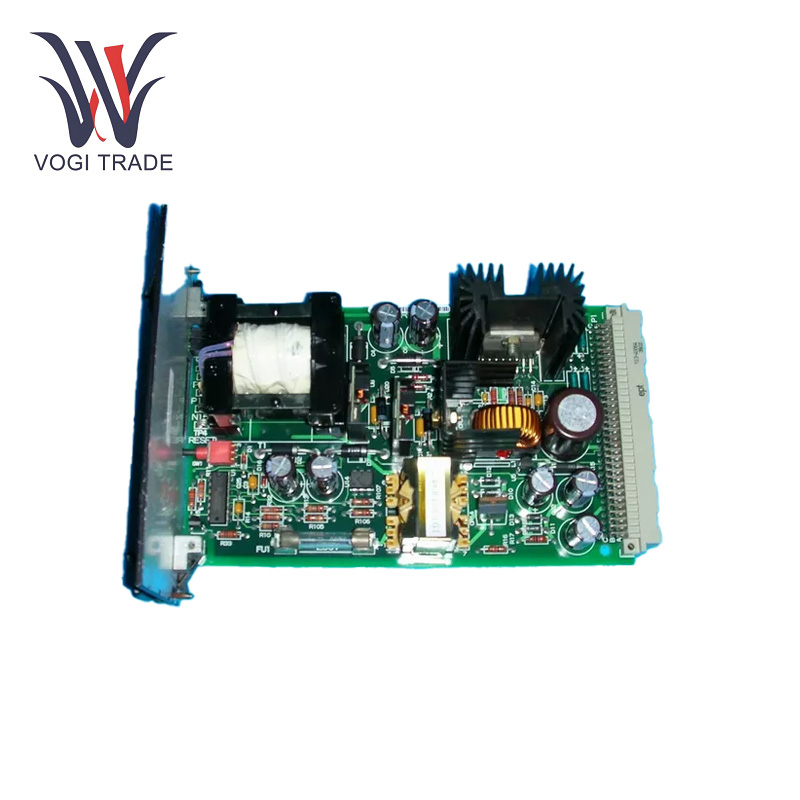

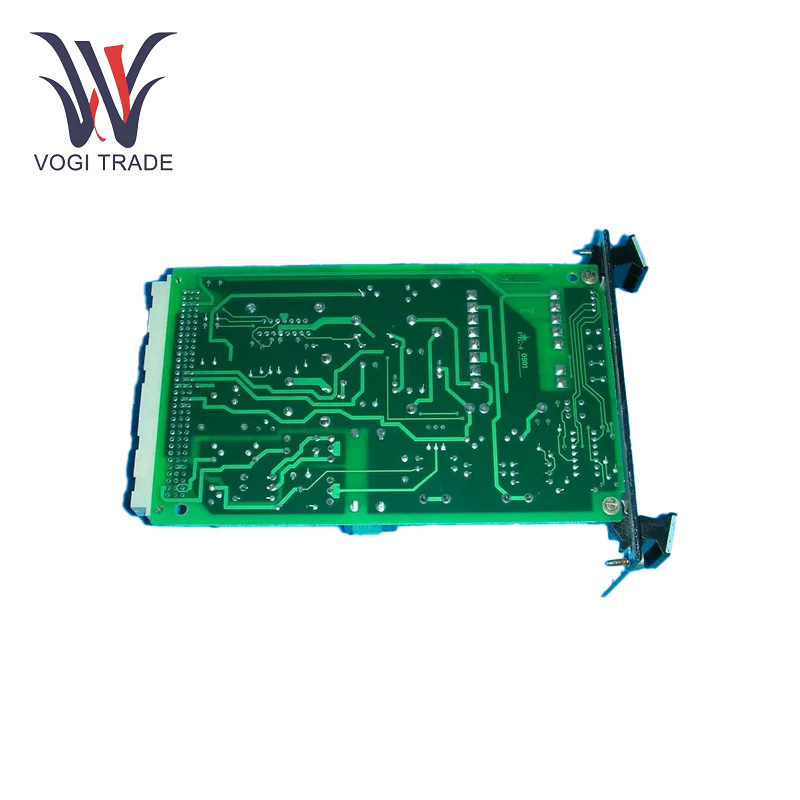

GE IS200RAPAG1BBA

Çalışma Parametreleri

Güç Kaynağı Gerilimi: 18 - 36VDC.

Güç Tüketimi: 12W.

İşlemci Frekansı: 667 MHz.

Ethernet Arayüzü Hızı: 100Mb.

Yalıtım Gerilimi: 300 V.

Terminal Başına Maksimum Kablo Kapasitesi: 3,0 mm²'lik 2 kablo.

Vida Aralığı: Min. 9,53 mm (0,375 inç).

Çalışma Sıcaklığı Aralığı:0 - 65°C.

İletişim Protokolü: UDP/IP, Ethernet Küresel Verileri (EGD).

Terminal Bloğu Tipi: Bariyer tipi, sökülebilir.

Ürün Özellikleri

Güvenilir İletişim Yeteneği: GE IS200RAPAG1BBA birden fazla Ethernet sürücüsüyle donatılmıştır. IONet için üç adet 100 Mb Ethernet sürücüsü vardır ve her denetleyicinin 3 adede kadar ağ anahtarıyla iletişim kurmasını sağlar. Yedekli sistemlerde, her denetleyicinin yedekli girişleri doğrudan izlemesine ve olası farkları karşılaştırmasına olanak tanır. Ek olarak, kontrol ağı üzerinde diğer Mark VI, Mark VIe ve EX2100 jeneratör uyarı kontrollerinin yanı sıra operatör ve bakım istasyonlarıyla noktadan noktaya iletişim için iki Ethernet sürücüsüne sahiptir.

Güçlü Veri İşleme: 667 MHz işlemci ve QNX işletim sistemi sayesinde çeşitli verileri ve kontrol sinyallerini hızlı ve verimli bir şekilde işleyebilir. Kart üzerindeki terminal bloklarına bağlı sensörlerden gelen verileri işleyebilir, analiz edip zamanında işleyebilir ve türbinin genel kontrol sistemi için doğru veri desteği sağlayarak türbin ünitesinin stabil çalışmasını sağlayabilir.

Güçlü Filtreleme ve Koruma: GE IS200RAPAG1BBA, kapsamlı filtreleme ve geçici koruma mekanizmalarına sahiptir. Bu özellik, elektromanyetik paraziti ve geçici aşırı voltaj sinyallerini etkili bir şekilde bastırarak zorlu endüstriyel ortamlarda düzgün çalışmasını sağlar. Geçici enerji, filtre topraklama terminali aracılığıyla kaynağa geri iletilebilir ve dielektrik dayanım testi için ayrı bir güvenlik topraklama terminali sağlanır.

Kurulum

Kurulumu HazırlayınKullanım Ortamı: Kontrol kabininde temiz, kuru ve iyi havalandırılan bir yer seçin. Kurulum yerinin güçlü elektromanyetik girişim kaynaklarından uzak olduğundan ve ısı dağıtım koşullarının iyi olduğundan emin olun. Tornavida ve kablo sıyırıcı gibi gerekli aletleri hazırlayın. GE IS200RAPAG1BBA kabinin tabanına monte edilebilir. İkili ve üçlü yedekli sistemlerde, ikinci ve üçüncü kartlar kompakt bir düzen için birbirine bitişik olarak monte edilebilir. Kartı montaj delikleriyle hizalayın ve vidaları kullanarak sıkıca sabitleyin; kartın düz ve sağlam bir şekilde takıldığından emin olun.

Sorun giderme

İletişim Arızası: Ethernet kablolarının düzgün bağlanıp bağlanmadığını ve herhangi bir hasar veya gevşeklik olup olmadığını kontrol edin. GE IS200RAPAG1BBA'nın IP adresi ve alt ağ maskesi gibi ağ ayarlarının doğru olduğundan emin olun. Anahtarlar ve diğer kontrol üniteleri gibi bağlı ağ cihazlarının düzgün çalışıp çalışmadığını kontrol edin. Sorun devam ederse sorunun çözülüp çözülemeyeceğini görmek için Ethernet kablosunu veya bağlantı noktasını değiştirmeyi deneyin.

Veri İşleme Anormalliği: Veri işleme hızı yavaşsa veya işlenen veriler hatalı ise öncelikle işlemcinin aşırı yüklenip yüklenmediğini kontrol edin. Gerekirse işlemci üzerindeki yükü azaltın. Anakartın yazılım ve donanım yazılımının güncel olup olmadığını kontrol edin. Yeni sürümler mevcutsa yazılımı ve ürün yazılımını güncelleyin.

Güç Kaynağı Sorunu: Başlatılamıyorsa veya anormal çalışıyorsa, güç kaynağı voltajının belirtilen 18 - 36V DC aralığında olup olmadığını kontrol edin. Güç kaynağı devresinin sağlam olup olmadığını ve herhangi bir kısa devre veya açık devre olup olmadığını kontrol edin. Güç kaynağı voltajı normal olmasına rağmen kart hala düzgün çalışmıyorsa, karttaki güç kaynağı modülü arızalı olabilir ve değiştirilmesi gerekebilir.

Uygulama aralığı

Gaz Türbini Kontrolü: Enerji üretim sektöründe, özellikle gaz türbinli santrallerde GE IS200RAPAG1BBA, kontrol sisteminin önemli bir parçasıdır. Yakıt beslemesinin ayarlanması ve türbinin dönüş hızının ve sıcaklığının izlenmesi gibi gaz türbinlerinin çalışmasını izler ve kontrol eder. Çeşitli sensör verilerini hassas bir şekilde işleyerek, gaz türbininin yanma sürecini optimize etmeye, enerji dönüşüm verimliliğini artırmaya ve gaz türbini jeneratör setinin güvenli ve istikrarlı çalışmasını sağlamaya yardımcı olur.

Buhar Türbini Kontrolü: Buhar türbini kontrol sistemlerinde de yaygın olarak kullanılmaktadır. Termik santrallerde buhar türbininin devreye alma, kapatma ve yük ayarlama işlemlerinin kontrolünde anahtar rol oynar. Buhar türbininin buhar basıncı, akış hızı ve şaft yer değiştirmesi gibi parametreleri izler ve buhar türbininin istikrarlı çalışmasını ve enerji üretiminin kalitesini sağlamak için buhar vanasının ve diğer aktüatörlerin açılmasını zamanında ayarlar. .

Mekanik Tahrik Uygulamaları: Metalurji ve petrokimya endüstrileri gibi mekanik tahrik gerektiren endüstriyel üretim hatlarında, motorların ve transmisyon cihazlarının kontrol edilmesi ve izlenmesi amacıyla kullanılabilir. Mekanik tahrik sisteminin doğru çalışmasını sağlayabilir, proses gereksinimlerine göre motorun hızını ve torkunu ayarlayabilir, üretim verimliliğini ve ürün kalitesini artırabilir.
