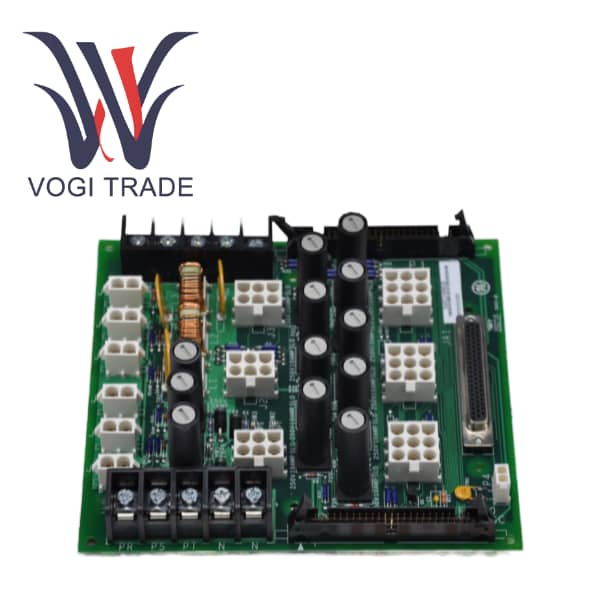

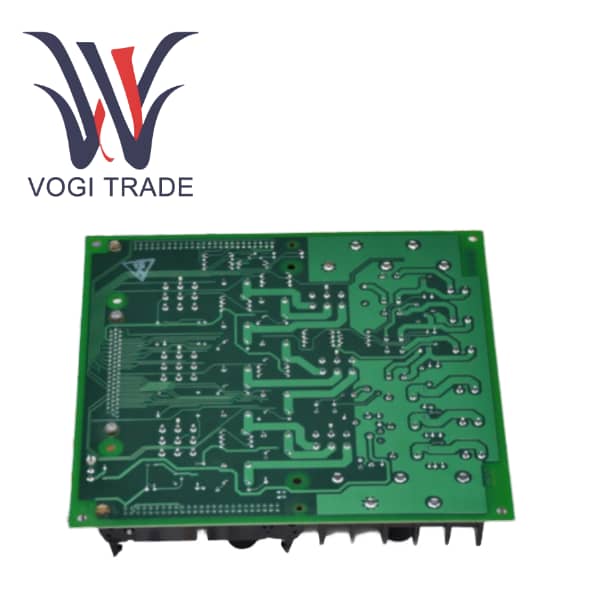

GE IS200JPDMG1ADC

Teknik Parametreler

Giriş Gerilimi:28 V DC nominal

Giriş Konektörleri:Üç adet 9 pinli Mate-N-Lok (JR, JS, JT)

Çıkış Konnektörleri: J1–J3 (6 pinli Mate-N-Lok), JCR/JCS/JCT (2 pinli), JAR/JAS/JAT (yardımcı)

Çıkış Akımı Değeri:Giriş veriyolu başına maksimum 25 A

Teşhis Arayüzü:50 pinli şerit kablo (P1/P2), PPDA I/O paketi için DC-62 konnektör

Çalışma Sıcaklığı:-30°C ila +65°C (-22°F ila +149°F)

Yönetim Kurulu Boyutları: 16,51 cm Y x 17,8 cm G (6,5 inç x 7,0 inç)

Montaj:DIN rayı veya tabana monteli çelik braket

Ürüne Genel Bakış

IS200JPDMG1ADC, GE Mark VIe Türbin Kontrol Sisteminin Güç Dağıtım Modülü (PDM) çerçevesinde JPDM tipi olarak belirlenmiş, yüksek performanslı, modüler bir 28 V DC kontrol güç çıkış kartıdır. GE IS200JPDMG1ADC, kontrolörlerin kendisi, G/Ç paketleri ve Ethernet anahtarları gibi ağ altyapısı da dahil olmak üzere kritik kontrol sistemi bileşenlerine temiz, güvenilir ve yedekli 28 V DC gücü dağıtmak için merkezi sinir sistemi işlevi görür.

PDM'nin "temel" bir bileşeni olan JPDM, IS200JPDMG1ADC entegre dal devre sigorta koruması ve yüksek akım, yedekli güç mimarilerini destekleme yeteneği ile öne çıkar.   GE IS200JPDMG1ADC, sistem kullanılabilirliğinin ve hata toleransının çok önemli olduğu, kritik görev endüstriyel ortamları için tasarlanmıştır.   Önemli bir özelliği, güç dağıtım sistemini pasif bir kablolama ağından akıllı, izlenen ve bakımı yapılabilir bir varlığa dönüştüren, kapsamlı sistem düzeyinde teşhis ve geri bildirim sağlayan IS220PPDA I/O Paketini barındırma yeteneğidir.

Fonksiyonel Özellikler

Üçlü Modüler Artıklık (TMR) Desteği:IS200JPDMG1ADC temel olarak TMR sistemleri için tasarlanmıştır. GE IS200JPDMG1ADC üç adet tamamen bağımsız 28 V DC güç veriyolunu (R, S, T) korur. Bir güç kaynağı veya veri yolundaki bir arıza diğer ikisini etkilemeyecek ve en az iki denetleyici kanalının sürekli çalışmasını sağlayacaktır.

Kapsamlı Branşman Devre Koruması:GE IS200JPDMG1ADC, JPDS muadilinden farklı olarak JPDM, tüm ana ve yardımcı çıkış devrelerinde ayrı sigortalar içerir. Bu, tek bir G/Ç paketindeki veya saha cihazındaki bir arızanın tüm güç veriyolunu çökertmesini önleyerek yerelleştirilmiş koruma sağlar.

PPDA aracılığıyla Gelişmiş Sistem Tanılaması:GE IS200JPDMG1ADC JPDM, bir PPDA I/O paketini barındırarak aşağıdakiler dahil olmak üzere tam bir teşhis paketi sağlar:

Üç 28V veri yolunun hepsinin gerçek zamanlı analog voltaj izlemesi.

Her sigortalı dal devresinin Boole durumu (atmış sigorta göstergesi).

Üç toplu güç kaynağının her birinden kuru kontak durumu geri bildirimi.

Sistem konfigürasyonunda otomatik kart tanıma için elektronik kimlik.

Esnek Güç Mimarisi:GE IS200JPDMG1ADC, atlama telleri aracılığıyla sahada kolayca yeniden yapılandırılabilir. GE IS200JPDMG1ADC, tamamen yedekli bir TMR kurulumundan, birden fazla güç kaynağının yükü tek bir veri yolu üzerinde paylaştığı, yüksek kullanılabilirliğe sahip Simplex kurulumuna geçiş yapabilir.

Yüksek Akım Kapasitesi:GE IS200JPDMG1ADC, daha büyük sistemler için tasarlanan JPDM, 500W'ı aşan akım sınırlarına sahip güç kaynaklarını destekler. Üç dahili güç veriyolunun her biri 25A olarak derecelendirilmiştir ve ortak toprak dönüş yolu 75A olarak derecelendirilmiştir.

Doğal Güvenlik ve Güvenilirlik:Yardımcı devrelerdeki kendini sıfırlayan sigortalar, PPDA gücü için diyot ORing ve yukarı yöndeki koruma cihazlarıyla koordinasyon gibi özellikler, yüksek sistem güvenilirliği sağlar ve geçici arızalardan kurtarmayı kolaylaştırır.

Benzer Ürünlerle Karşılaştırma (JPDM ve JPDS)
