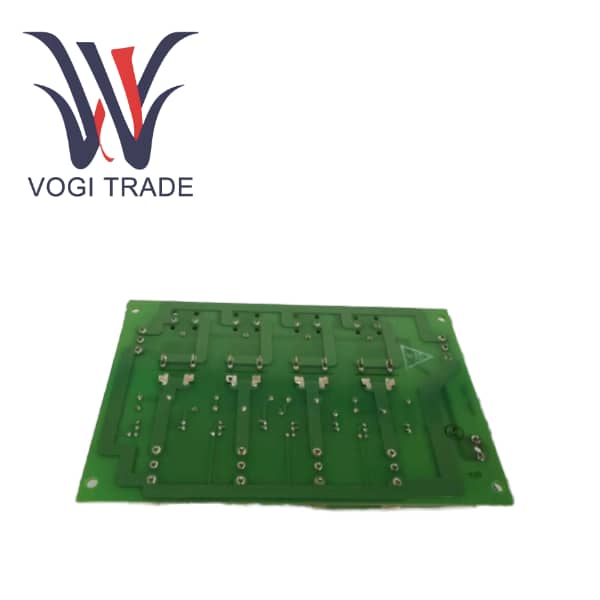

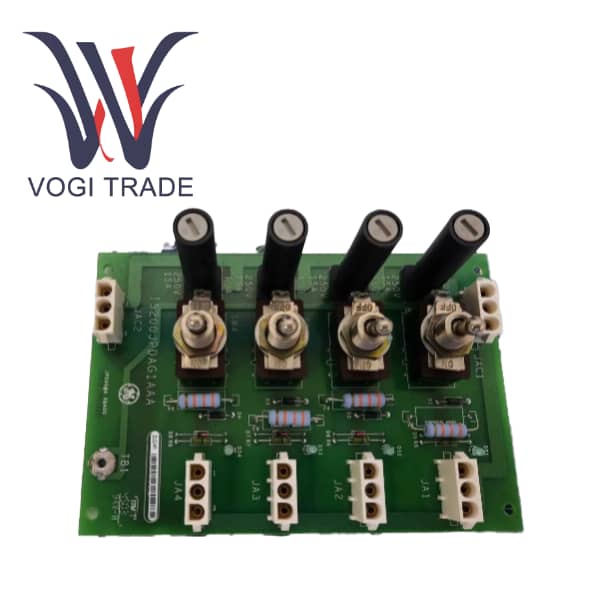

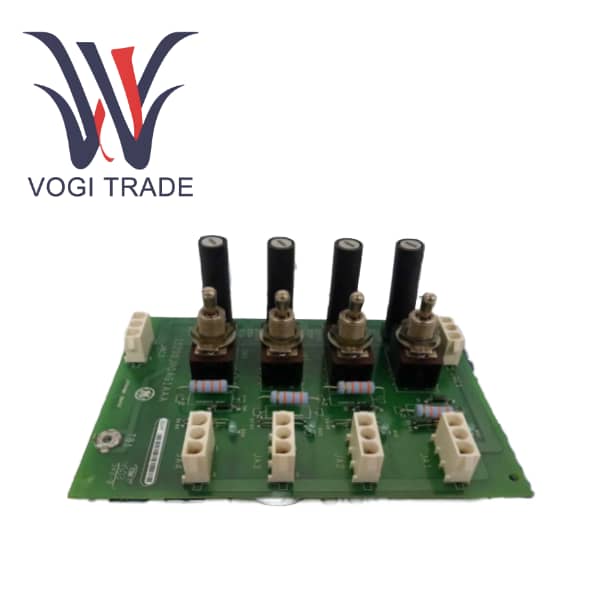

Marka: GEAçıklama: IS200JPDFG1ADDDurum: YepyeniSertifika: COO TEST RAPORU GARANTİ MEKTUBUGaranti: 1 yılEnvanter Adeti: 3Durum: YepyeniNakliye Limanı: XiamenIS200JPDFG1ADD, GE Mark VIe kontrol sisteminde kullanılmak üzere tasarlanmış bir 125 V DC güç dağıtım modülüdür. GE IS200JPDFG1ADD, pil kaynaklarından ve/veya AC'den DC'ye dönüşüm modüllerinden (DACA) 125 V DC gücü kabul etmek ve dağıtmaktan sorumlu Güç Dağıtım Modülü (PDM) ailesinin kritik bir parçasını oluşturur.
| imalat |
GE |
| Model Numarası |
IS200JPDFG1ADD |
| Sipariş Numarası |
IS200JPDFG1ADD |
| Katalog |
Mark VI |
| Tanım |
Güç Dağıtım panosu |
| Menşei ülke |
Amerika |
| HS KODU |
8537101190 |
| Boyut |
233 × 37 × 160 mm |
| Ağırlık |
0,82 kilo |
Teknik Parametreler
Giriş Gerilimi: 24 V DC veya 125 V DC (aynı anda yalnızca bir giriş kullanılabilir)125 V DC nominal (maks. 145 V DC)
Giriş Akımı: 30 A maksimum
Devre Kesici: 30 A DC, dahil
Çıkış Konnektörleri: J1R, J1S, J1T (5 A sigortalı), J7X,Y,Z (5 A sigortalı), J8A,B (12 A sigortalı), J12 (3 A sigortalı)
Sigorta Değeri: 15 A, 250 V (¼ inç x 1¼ sigorta)3 A - 12 A, çıkışa bağlı olarakToprağa Empedans: >75 kΩ (JP1 yerinde), >1500 kΩ (JP1 kaldırıldı)
Çalışma Sıcaklığı: -30°C ila +65°C (-22°F ila +149°F)
Modül Boyutları: 30,48 cm Y x 21,33 cm G x 16 cm D (12" x 8,4" x 6,3")
Montaj: 4 x #10 vida deliği
Ürüne Genel Bakış
IS200JPDFG1ADD, GE Mark VIe kontrol sistemi için özel olarak tasarlanmış bir 125V DC güç dağıtım modülüdür. Güç Dağıtım modülü (PDM) serisinin önemli bir bileşeni olarak, pilden ve/veya AC-DC dönüşüm modülünden (DACA) 125V DC gücün alınmasından ve dağıtılmasından sorumludur. Kart, yedekli güç kaynaklarının ve sistem izlemenin hayati öneme sahip olduğu yüksek güvenilirlikli uygulamalar için özel olarak tasarlanmıştır. Bu kart, diğer PDM bileşenleriyle sorunsuz bir şekilde entegre edilebilir ve gerçek zamanlı sistem teşhisine ulaşmak için PPDA I/O arayüzü aracılığıyla kapsamlı geri bildirim sağlayabilir.
Fonksiyonel Özellikler
Güvenlik, tehlikesiz yaşam standartlarına uygundur ve toprak arızası algılama fonksiyonuyla donatılmıştır.
Toprak arıza tespitini destekleyen yüzer DC bara, tehlikesiz canlı elektrik standartlarına uygundur.
PPDA aracılığıyla voltaj genliği, toprak hatası ve AC'den DC'ye algılama sağlayan entegre izleme.
Sigorta ve anahtar çıkışı, çoklu çıkış devreleri, branşman koruması için sigortalar ve anahtarlarla donatılmıştır.
Sistem geri bildirimi, gerçek zamanlı teşhis ve durum raporlaması için düz bir kablo kullanılarak PPDA'ya bağlanır.
Sürekli çalışmayı sağlamak amacıyla yedekli konfigürasyonlar için özel olarak tasarlanmış yüksek güvenilirlik.
Benzer Ürünlerle Karşılaştırma
| Özellik |
IS200JPDFG1ADD |
JPDE (24/48V DC) |
JPDB (AC Dağıtımı) |
| Giriş Türü |
125VDC |
24/48VDC |
115/230 v ve |
| Çıkışlar |
Çoklu sigortalı DC çıkışları |
Sigortalı DC çıkışları |
Sigortalı AC çıkışları |
| Toprak Arıza Tespiti |
Evet |
Evet |
HAYIR |
| PPDA Geri Bildirimi |
Tam analog ve dijital geri bildirim |
Sınırlı analog geri bildirim |
AC voltajı ve branş durumu geri bildirimi |
| Yedeklilik Desteği |
Evet (pil + DACA) |
Evet (çift sarf malzemesi) |
Evet (çift AC kaynakları) |
| Tipik Kullanım Durumu |
Yüksek güçlü DC dağıtımı |
Düşük güçlü DC dağıtımı |
AC yük dağılımı |
Avantajları ve Dezavantajları
Avantaj
PPDA aracılığıyla voltaj genliği, toprak hatası ve AC'den DC'ye algılama sağlayan entegre izleme.
Güvenlik, tehlikesiz yaşam standartlarına uygundur ve toprak arızası algılama fonksiyonuyla donatılmıştır.
Modüler tasarım diğer Mark* VIe PDM bileşenleriyle kolayca entegre edilebilir.
Güçlü koruma fonksiyonları, güvenli çalışmayı sağlamak için sigortaları, devre kesicileri ve filtreleri içerir.
Dezavantaj
Kurulum karmaşıktır ve tam olarak çalışması için doğru topraklama ve PPDA'ya bağlantı gerektirir.
IS200JPDFG1ADD bağımsız bir ürün değildir. GE Güç Dağıtım panosu uyumlu bir GE sisteminde kullanılmalıdır.
Yedeksiz veya daha basit dağıtım panolarıyla karşılaştırıldığında GE sisteminin başlangıç maliyeti daha yüksektir.
Teknisyenlerin sorunu gidermek için GE PDM mimarisine aşina olmaları gerekir.
