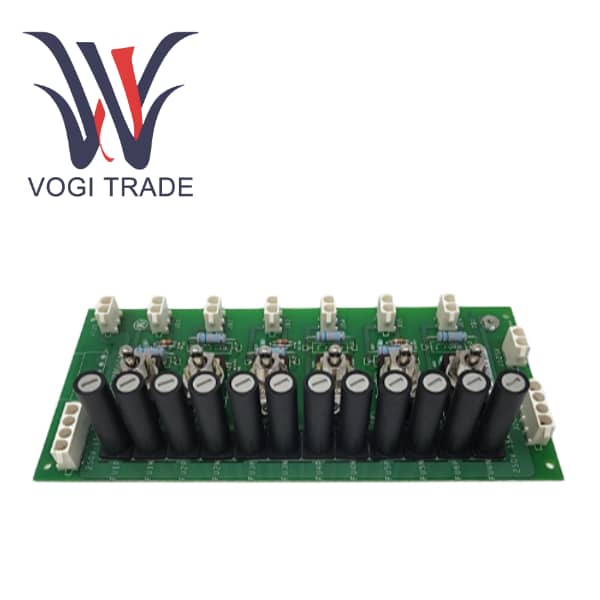

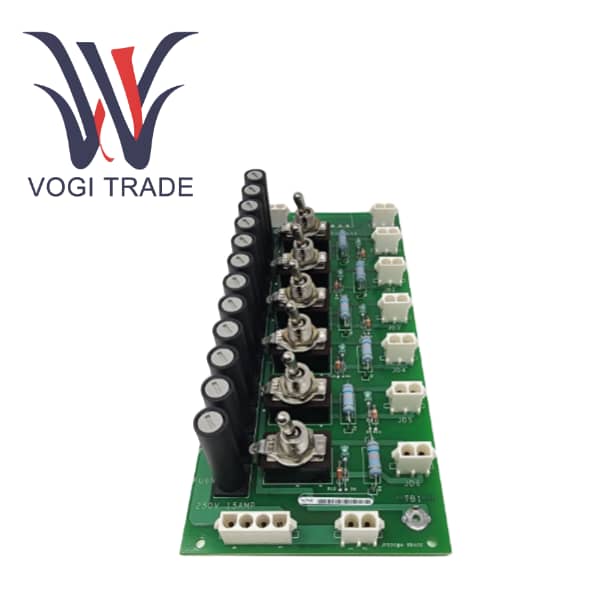

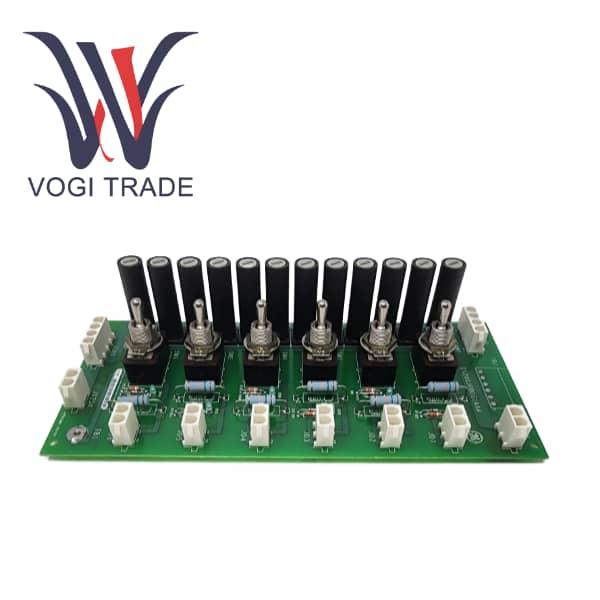

Marka: GEAçıklama: IS200JPDDG1AAADurum: YepyeniSertifika: COO TEST RAPORU GARANTİ MEKTUBUGaranti: 1 yılEnvanter Adeti: 3Durum: YepyeniNakliye Limanı: XiamenIS200JPDDG1AAA, GE tarafından Mark VIe Kontrol Sisteminin bir parçası olarak tasarlanmış bir DC Güç Dağıtım Kartıdır. GE IS200JPDDG1AAA, tek bir DC güç girişini (24 V DC veya 125 V DC) birden fazla yalıtılmış ve korumalı çıkış devresine dağıtmaya yarar.
| imalat |
GE |
| Model Numarası |
IS200JPDDG1AAA |
| Sipariş Numarası |
IS200JPDDG1AAA |
| Katalog |
Mark VI |
| Tanım |
DC güç dağıtım panosu |
| Menşei ülke |
Amerika |
| HS KODU |
8537101190 |
| Boyut |
233 × 37 × 160 mm |
| Ağırlık |
0,82 kilo |
Teknik Parametreler
Giriş Voltajı: 24 V DC veya 125 V DC (aynı anda yalnızca bir giriş kullanılabilir)
Giriş Konnektörleri: 2 pinli Mate-N-Lok (125 V DC), 4 pinli Mate-N-Lok (24 V DC)
Çıkış Devreleri: 6 adet aynı anahtarlamalı ve sigortalı çıkış
Çıkış Konektörleri: TRLY veya TBCI kartları için 2 pinli Mate-N-Lok
Sigorta Değeri: 15 A, 250 V (¼ inç x 1¼ inç sigorta)Anahtar: Çıkış başına bakım anahtarı
Gösterge: Çıkış başına voltajın varlığını gösteren yeşil LED
Çalışma Sıcaklığı: -30°C ila +65°C (-22°F ila +149°F)
Pano Boyutları: 23,495 cm Y x 10,795 cm G (9,25 inç x 4,25 inç)
Montaj: Plastik taşıyıcılı veya tabana monteli çelik braketli DIN rayı
Ürüne Genel Bakış
IS200JPDDG1AAA bir DC dağıtım panosudur ve GE Mark VIe kontrol sisteminin bir parçasıdır. Tek bir DC güç girişi (24V veya 125V), birden fazla izole edilmiş ve korumalı çıkış devresine dağıtılabilir. Her çıkışta bir bakım anahtarı, bir sigorta ve bir yerel gösterge ışığı bulunur; bu da IS200JPDDG1AAA'yı röleler, solenoid valfler ve kontak giriş kartları gibi saha cihazları için güvenilir ve emniyetli DC güç kaynağı gerektiren uygulamalar için son derece uygun hale getirir.
GE IS200JPDDG1A, daha geniş JPDD serisine aittir ve 15A sigorta ile önceden monte edilmiş olup, standart kablolama ve konnektörlerle branşman devre koordinasyonu gerektiren sistemlerde doğrudan kullanılmasına olanak sağlar.
Fonksiyonel Özellikler
Bu kartın çift giriş uyumluluğu 24V DC ve 125V DC girişlerini destekler ancak aynı anda kullanılamazlar.
GE dc güç dağıtım panosu, her biri bağımsız anahtarlara ve sigortalara sahip olan altı adet tamamen izole edilmiş çıkış devresine sahiptir.
Bu kartın bakımı kolaydır. Her devre, bakım sırasında güvenli bir şekilde izole edilebilecek bir anahtar içerir.
Görsel durum göstergesi: Her çıkıştaki yeşil LED gösterge ışığı güç durumunu gösterir.
Yüzer toprak DC güç kaynağı için tasarlanmış, DC yolunun her iki tarafında sigortalar ve anahtarlar bulunan yüzer toprak DC sistemi desteği.
Bu kart, diğer JPDD kartlarını zincirleme şekilde bağlamak için kullanılabilecek çıkış konektörlerini içerir.
Tanısal geri bildirim yoktur. Çekirdek PDM kartından farklı olarak GE IS200JPDDG1AAA'nın JPDD'si, sistem izleme için PPDA I/O bileşenine bağlı değildir.
Benzer Ürünlerle Karşılaştırma
| Modeli |
Sigorta Tipi |
Sigorta Değeri |
Özellikler |
| JPDG1 |
Önceden takılmış 15 A sigortalar |
15A |
Kullanıma hazır, standartlaştırılmış koruma |
| JPDG2 | Boş sigorta tutucuları (5 x 20 mm) |
Kullanıcı tanımlı |
Özelleştirilebilir sigorta değeri |
| JPDG3 | Boş sigorta tutucuları (¼ inç x 1¼ inç) |
Kullanıcı tanımlı |
AC yükleri için benzer form faktörü |
| JPDA (AC Versiyonu) |
AC dağıtımı, 15 A sigortalar |
15A |
AC yükleri için benzer form faktörü |
Avantajları ve dezavantajları
Avantajları
Tak ve çalıştır, önceden takılmış sigortalar kurulum süresini ve hataları azaltabilir.
Güçlü koruma; her çıkış, güvenlik ve bakım kolaylığı sağlamak için bir sigorta ve anahtarla donatılmıştır.
Çıkış Konektörleri: TRLY veya TBCI kartları için 2 pinli Mate-N-Lok
Kompakt tasarım, DIN rayı kurulumu panel alanından tasarruf sağlar.
Görsel geri bildirim ve LED gösterge ışıkları sorun gidermeyi kolaylaştırır.
Dezavantaj
Teşhis işlevi yoktur ve uzaktan izleme için PPDA ile entegre edilemez.
Yedeksiz tasarım, giriş gücü kesildiğinde tek bir arıza noktası oluşur.
Özelleştirme sınırlıdır. Sabit sigorta değerleri tüm uygulamalar için geçerli olmayabilir (G2/G3 versiyonlarının aksine).
