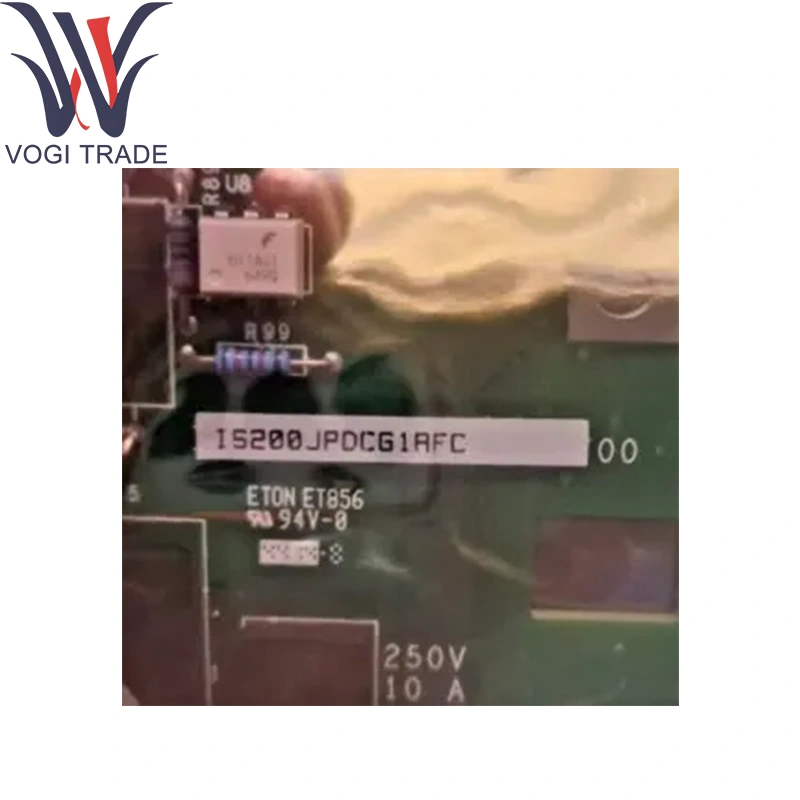

Marka: GEAçıklama: IS200JPDCG1ACBDurum: YepyeniSertifika: COO Test Raporu Garanti MektubuGaranti: 1 yılEnvanter Miktar: 18Ödeme Süresi: T/TNakliye Limanı: ShenzhenGE IS200JPDCG1ACB, bir Mark VIE/VIES kontrol kabininin DC güç dağıtım rafına yüklenen IS200JPDCG1ACB, aşağı akışlı G/Ç ve mantık modüllerine hem “kontrol” hem de “ıslatma” voltajlarını geri yükler ve izler.
| Üretmek |
Ge |
| Model numarası |
IS200JPDCG1ACB |
| Sipariş numarası |
IS200JPDCG1ACB |
| Katalog |
Biz işaret ediyoruz |
| Tanım |
GE IS200JPDCG1ACB Güç Dağıtım Modülü |
| Menşei ülke |
Amerika |
| HS kodu |
8537101190 |
| Boyut |
233 × 37 × 160 mm |
| Ağırlık |
0.82 kg |
Teknik parametreler
Giriş Voltajı: 28 V DC Nominal (27.4-28.6 V DC)
Gereksiz Malzemeler: Gerçek 1 Out-2 Yedekleme için Çift Diyot veya Girişler
Çıktı devreleri:
Kontrol Gücü: Tahta dereceli yükte 28 V DC
Islatma Gücü: İletişim giriş paketi başına 3 mA'ya kadar 24 V DC
Diagnostics Arayüzü: IS220PPDAH1A Geri Bildirim Modülüne 50 Pimli P2 Konektörü
Durum LED'leri: 8 × Tahta-ID ve Canlı Devre Sağlık Göstergeleri
Konformal kaplama: gelişmiş nem ve kirletici direnç için B sınıfı
Çevresel Derecelendirmeler:
Çalışma: –30 ° C ila +65 ° C
Depolama: –40 ° C ila +85 ° C
Nem: % 95'e kadar RH, yoğunlaşmayan
Ürün fonksiyonu
GE IS200JPDCG1ACB, PPDA geri besleme modülü için AC-DENSE ve DC-DENSE Diagnostics'i toplarken, tüm G/Ç Paketleri ve Terminal Kartlarına yedek DC kontrol ve ıslatma voltajları sunar. Besleme hataları durumunda alarmları veya otomatik transferleri tetikleyerek sürekli, izlenen güç sistemi işlemini sağlar.
Çekirdek Destekleme Modülleri
Geribildirim Modülü: IS220PPDAH1A Güç Dağıtım Geri Bildirim Paketi (GE IS200JPDCG1ACB'ye bağlı)
G/Ç Paket Taşıyıcı: IS42XPSCAH1B Güç/Taşıyıcı Montaj
Denetleyici: Güç sağlığı izleme ve HMI ekranı için GE Mark VIE CPU (örn., IS200TPROH1C)
Uzatma bileşenleri
Şerit Jumper'lar: P2-P1 ara bağlantısı için 50 pimli anahtarlı jumperlar (GE IS200JPDCG1ACB ile kullanılır)
Montaj Donanımı: Şasi kurulumu için vida-duruşlar ve braket kiti
Din-Rail Adaptörler: Getirme Raflarında 35 mm Ray Montajı için Klipsler
Yedek LED'ler: Yedek Kimlik ve Durum İzleyici LED montajları (GE IS200JPDCG1ACB için)
Yazılım Desteği
Yapılandırma: Otomatik kart-ID eşleme; Kullanıcı kurulumu gerekmez (GE IS200JPDCG1ACB)
Teşhis ve İzleme:
GE Controlst ™/ToolboxSt ™ ve OPC-DA etiketlerinde görülebilen gerçek zamanlı DC-duy ve AC-duyar alarmları
Kontrolör teşhisi aracılığıyla bildirilen arıza sayaçları ve durum bayrakları
Ürün yazılımı: Uygulanamaz-tam donanım tabanlı işlevsellik
Dokümantasyon: GE Mark VIE/VIES GÜÇ DIŞI DIŞI GERİ BİLDİRİM MODÜL KILAVUZU VE G/Ç Kurulum Kılavuzu
