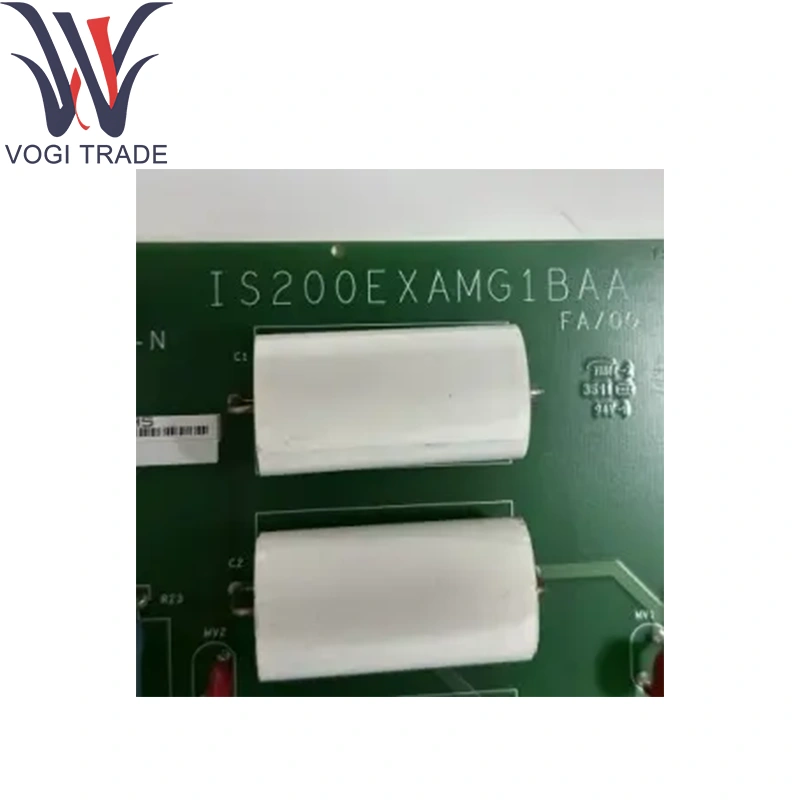

Marka: GEAçıklama: IS200Examg1baaDurum: YepyeniSertifika: COO Test Raporu Garanti MektubuGaranti: 1 yılEnvanter Miktar: 12Ödeme Süresi: T/TNakliye Limanı: ShenzhenGE IS200ExAMG1BAA EX2100E Uyarma Kontrol Yardımcı Kabinine monte edilen IS200Examg1BAA, yüksek voltajlı alan sinyallerini zayıflatır ve yalıtım izleme ve yer hatası teşhisleri için kontrollü bir test dalga formu sağlar.
Üretmek |
Ge |
Model numarası |
IS300Exumb1 |
Sipariş numarası |
IS300Exumb1 |
Katalog |
Biz işaret ediyoruz |
Tanım |
GE IS200EXAMG1BAA Uyarıcı Zayıflatma Modülü |
Menşei ülke |
Amerika |
HS kodu |
7326909000 |
Boyut |
228 × 190 × 25 mm |
Ağırlık |
0.39 kg |
Teknik parametreler
Kısaltma: Sınav (Uyarıcı Zayıflatma Modülü)
Sinyal Türü: Düşük frekanslı kare dalga
Test voltajı: ± 50 V, akım sınırlı
Çıktı empedansı: 50 Ω zayıflatma ağı
Konektörler:
J1: Yardımcı röle teması için 3 pimli kilitleme
J2: Test-sinyal iletimi ve sızıntı akım izleme için 9 pimli D-Shell
E1/E2: Saha veri yolu voltajlarına bağlanma için stab-on konektörler
TB1: Tahta Kalkanı için Şasi Terminali
Jumperlar: Potansiyel Transformatör İkincil Aralıkları Seçmek İçin JP1-JP3
Güç: 24 V DC @ 1 A Taşıyıcı Arka Plan Via
Çalışma Koşulları: –30 ° C ila +65 ° C, % 95'e kadar RH Yoğunluk
Bu modül GE IS200EXAMG1BAA olarak adlandırılmıştır.
Ürün fonksiyonu
GE IS200ExAMG1BAA Güvenli ölçüm için jeneratör uyarma voltajlarını koşullandırır ve zayıflatırken, zemin hatası algılama için tarla sargısına kontrollü ± 50 V test dalga formu enjekte eder. EX2100 kontrolörünün harici zayıflatıcılar veya manuel kazanç ayarlamaları olmadan yalıtım bütünlüğünü izleyebilmesi için doğru voltaj ölçeklendirme ve izolasyon sağlar.
Çekirdek Destekleme Modülleri
Field-Ground Sızıntısı Algılama için EGDM Zemin Dedektörü Modülü
Testler sırasında uyarma voltajı sağlayan yüksek voltajlı güç modülü
Diyagnostik bayrakları ve HMI/Alarm entegrasyonunu toplama için EX2100 kontrolör
Güç ve sinyal sağlayan yardımcı arka plan taşıyıcısı
Anahtar Bileşen: GE IS200EXAMG1BAA.
Uzatma bileşenleri
Alan voltajı seçimi için yedek jumper kitleri (JP1-JP3)
J1 ve J2 konektörleri için ön panel kablo düzenekleri
TB1 kalkan sonlandırma için şasi alan kitleri
Yardımcı-kabinet kurulumu için raf montaj donanımı (kılavuzlar ve duruşlar)
Hepsi GE IS200ExAMG1BAA'nın işlevselliğini genişletir.
Yazılım Desteği
Yapılandırma: Jumpers aracılığıyla donanımla yapılandırılmış; ürün yazılımı veya yazılım kurulumu gerekmez
Teşhis: Kontrolör tarafından bildirilen sızıntı akımı ve test-sinyal sağlığı; EX2100 HMI ekranlarında görüntülenen “yer hatası” ve “Test-Ok” bayrakları
Ürün yazılımı: Uygulanamaz (Pasif Zayıflama Donanımı)
Dokümantasyon: Uyarıcı Zayıflama Modülü Kılavuzu ve EX2100 Sistem Talimatlarında detaylandırılmıştır
Operasyonlar GE IS200ExAMG1BAA için geçerlidir.
