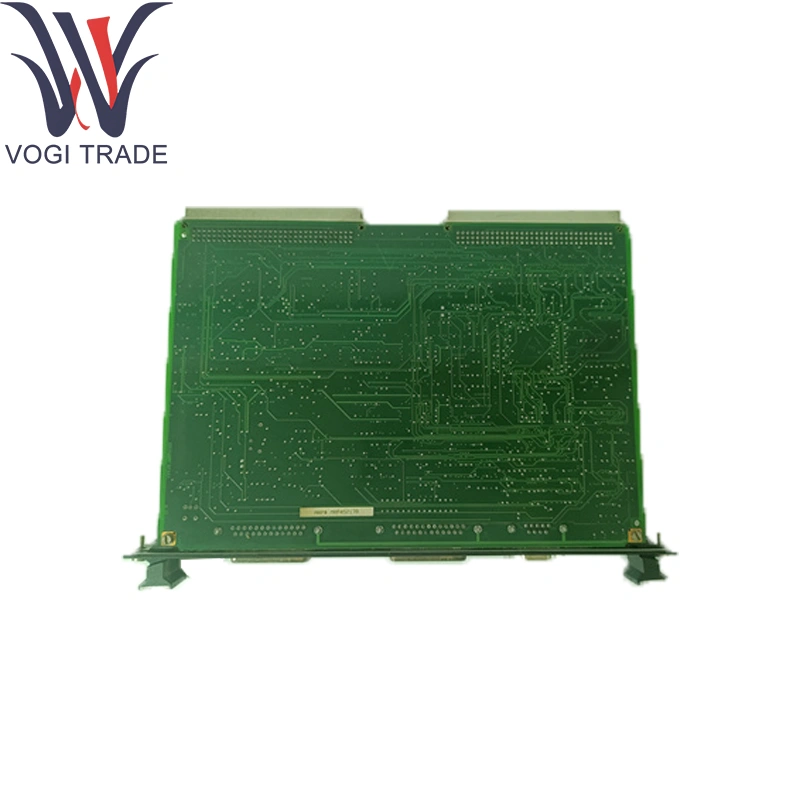

Ge is200erih1aaa

Teknik parametreler

Ethernet bağlantı noktaları:

2 × 10/100base-tx RJ-45 (yedek çift)

G/Ç arka plan arayüzü:

G/O-Pack Taşıyıcıya 50 Pimli Çift Konektörler

Protokol Desteği:

UDP/TCP Tünel üzerinden GE IONET

IPv4 adresleme; VLAN Etiketleme (802.1Q) Desteği

Performans:

Verim: bağlantı noktası başına 100 Mbps'ye kadar

G/Ç tarama gecikmesi: ≤ 2 ms tipik

Bellek ve İşleme:

G/Ç önbelleğe alınması için 64 MB SDRAM tamponu

Firmware/Yapılandırma Depolama için 16 MB Flash

Güç:

24 V DC arka plan (18-32 V DC), 0,5 A maks.

Çevresel:

Çalışma sıcaklığı: –40 ° C ila +70 ° C

Depolama sıcaklığı: –55 ° C ila +100 ° C

Nem: % 95'e kadar RH, yoğunlaşmayan

Tüm özellikler GE IS200ERIOH1AAA için geçerlidir

Ürün fonksiyonu

GE'nin Ionet G/Ç arka planı ile standart Ethernet ağları arasında bir ağ geçidi görevi görür. Uzaktan G/Ç verilerini Ethernet çerçevelerine kapsar, adres çeviri ve paket arabelleğini yönetir ve özel fieldbus donanımı gerektirmeden kritik kontrol döngüsü G/Ç'ye fazlalık sağlar. GE IS200ERIOH1AAA bu yetenekleri sunar.

Çekirdek Destekleme Modülleri

G/Ç Paket Taşıyıcı: IS42XPSCAH1B Arka Plan Gücü ve G/O-Bus bağlantıları tedarik eden

Denetleyici Modülü: Mark VIE CPU (örn., IS200TPROH1C) Uzaktan G/Ç eşleme ve kontrol mantığını yönetme

Uzak G/Ç rafları: Standart Ethernet Kablolama ile Bağlı Alan Monte G/Ç paketleri (analog, ayrık, güvenlik)

GE IS200ERIOH1AAA bu modüllerle arayüz oluşturur.

Uzatma bileşenleri

Din-Rail Adaptör: Erio modülünü VME olmayan enstrüman raflarına monte etmek için klips

Fiber-Ethernet kiti: Daha uzun mesafeli uplinks için SFP'den Fiber Adaptörler

Yedekleme Anahtarı: Ethernet-Path Esnekliği için Harici Başarısızlık Anahtarı

Terminal blokları: Yerel sensör ve aktüatör kabloları için takılabilir vida kelepçesi blokları

Bu uzantılar GE IS200ERIOH1AAA'yı destekliyor

Yazılım Desteği

Yapılandırma Aracı: Aygıttan Kayma Atama için Ethernet G/Ç eşleme sihirbazına sahip GE ToolboxSt ™

Teşhis ve İzleme:

HMI ve OPC-DA etiketlerinde bağlantı noktası bağlantı durumu ve G/Ç/O-Sağlık bayrakları

Denetleyici Diyagnostiklerinde Görüntülenebilen Ethernet-Hedef Sayaçlar ve Tampon Aşırı Uyarılar

Ürün Yazılımı Yönetimi: Toolboxst ™ üzerinden yükseltmeler veya CRC doğrulaması ve geri alma özelliği ile web arayüzü

Dokümantasyon: GE Mark Vie/Vies Ethernet G/Ç Arabirim Kılavuzunda Ayrıntılı Kurulum ve Kurulum Prosedürleri

GE IS200ERIOH1AAA bu destek kapsamındadır.
