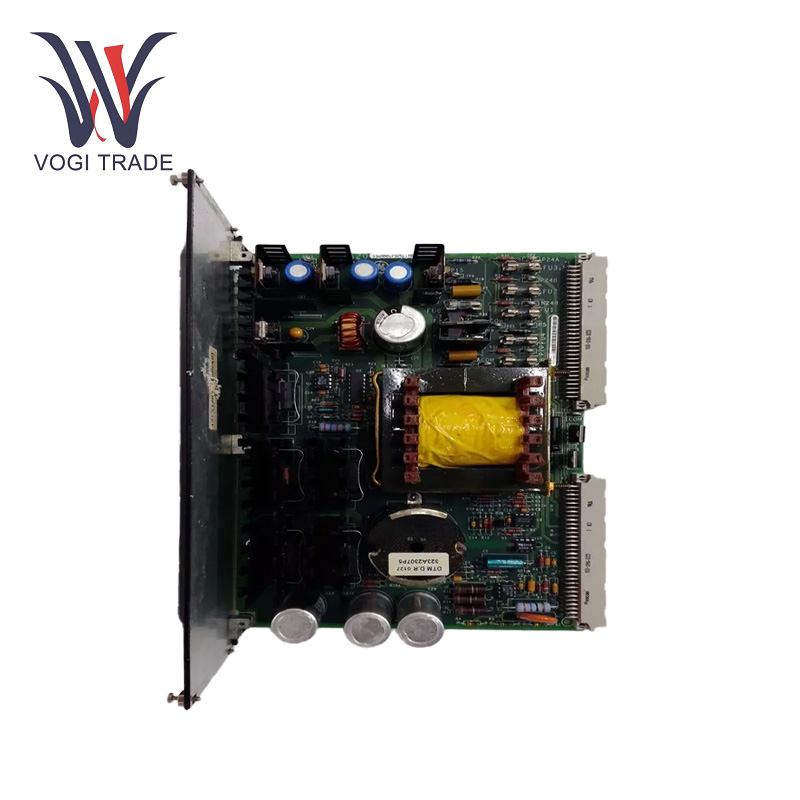

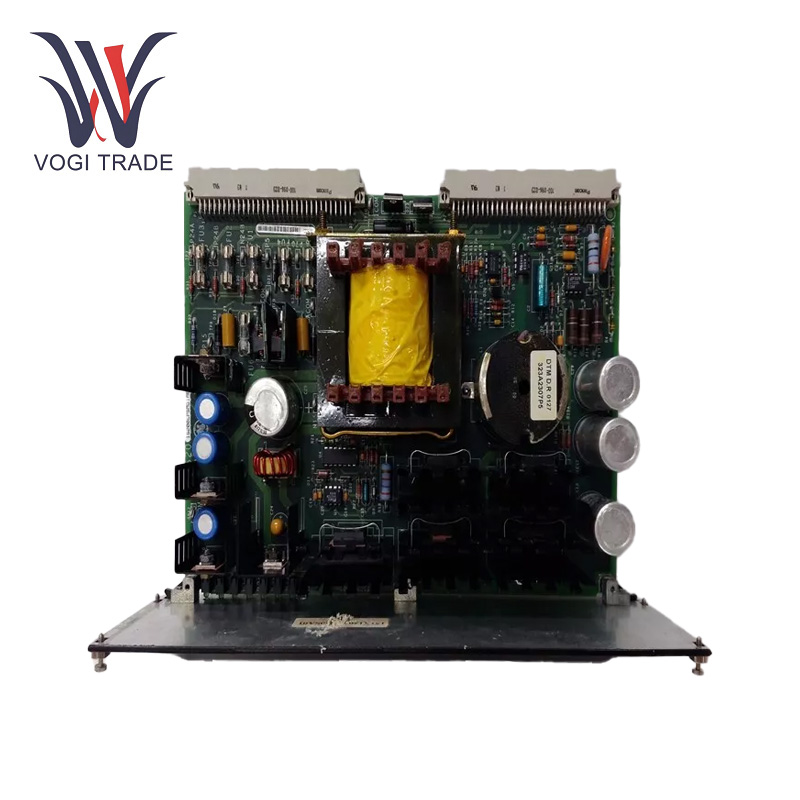

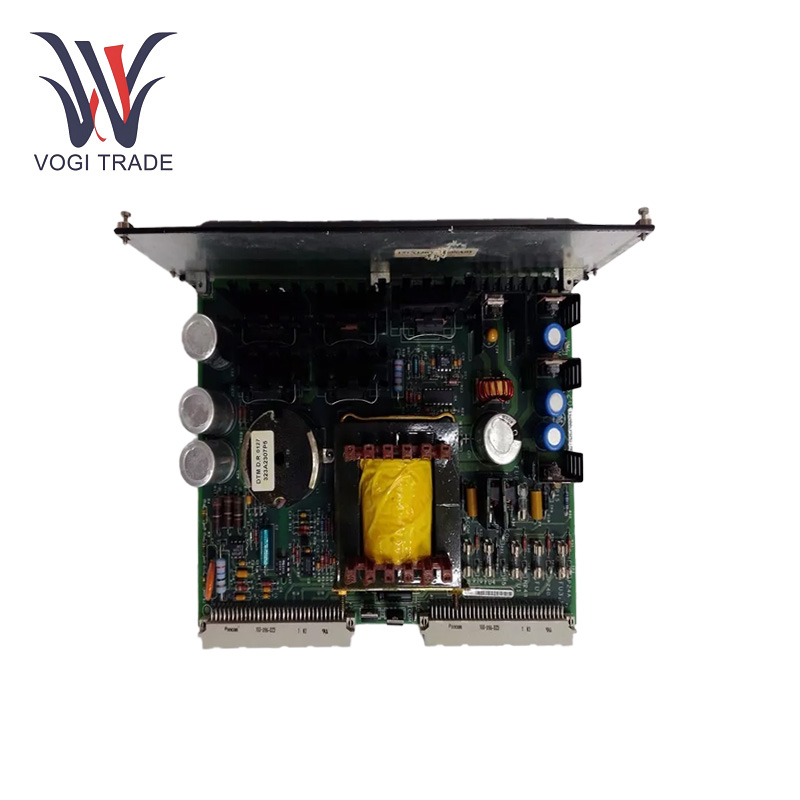

GE IS200EPSMG1A

Çalışma Parametreleri

Giriş Gerilimi:125VDC.

ÇıkışGerilim:5VDC, 15VDC, 24VDC ve 70VDC.

Bileşen türü:transformatör, indüktör, kapasitör, transistör, direnç, entegre devre, sigorta,

LED Miktarı:7.

Sigorta Miktarı:9.

Bağlayıcı Miktarı: 2.

Butai Kapasitör Türü:Eksenel ve yüksek voltajlı elektrolitik kapasitör.

Direnç Türü:metalden film dirençleri; karbon} kompozit dirençler.

Ekstra Radyatör Adeti:4.

İndüktör bobini:L2 küçük bir indüktör bobinidir.

Ürün Özelliği

Kararlı Güç Kaynağı Sağlar:Jeneratörlerin istikrarlı çalışmasını ve uyarma sistemlerinin güvenilirliğini sağlamak için uyarma cihazına istikrarlı ve doğru bir güç kaynağı sağlar.

Entegre Koruma:Yüksek güvenlik ve güvenilirlik için güç kaynağı devresini ve ilgili ekipmanı korumak amacıyla aşırı gerilim, aşırı akım ve diğer koruma fonksiyonlarına sahiptir.

Ön Panel Gösterimi:Ön paneldeki 7 LED ışıklar modülün çalışma durumunu görsel olarak gösterebilir.

Çeşitli Unsurlar:GE IS200EPSMG1A, transformatörleri, Biyonik indüktörleri, birkaç indüktör bobinini, soğutuculu transistörleri, eksenel ve yüksek voltajlı elektrolitik kapasitörleri, disk kapasitörleri, metal film dirençlerini, karbon kompozit dirençleri, entegre devreleri, sigortaları ve TP test noktalarını içerir.

Kurulum

GE IS200EPSMG1A'yı EPBP arka paneline takmak için modülü uygun yuvaya hizalayın ve ikisi sıkıca bağlanana kadar içeri itin. Modül üzerindeki konnektörleri arka panelindeki uygun arayüzlere doğru şekilde bağladığınızdan emin olun. İyi sinyal ve güç iletimi sağlamak için bağlantıları sıkın.

Sorun giderme

Aşırı ısınma:GE IS200EPSMG1A aşırı ısınırsa, ısı dağıtım ortamının iyi olup olmadığını kontrol edin. Hava akışını sağlamak için modülden yeterli mesafeyi koruyun. Soğutma fanının çalıştığından emin olun. Ayrıca devrede aşırı ısı üretebilecek kısa devre veya aşırı akımı deneyin veya tespit edin.

Anormal Çıkış Gerilimi:Bu ilk adımda, kısa devre veya aşırı yükleme olup olmadığını öğrenmek için ilk önce çıkış terminaline bağlanan yükü kontrol etmeniz gerekir; bağlı yükte herhangi bir anormallik bulamazsanız, daha sonra çıkış voltajının herhangi bir eşleşmediğini kontrol edebilirsiniz. değeri ayarlayın. Ardından modüldeki voltaj düzenleme devresini (örneğin transistörler, entegre devreler) ölçün.

Uygulama aralığı

Hidroelektrik Santraller:GE IS200EPSMG1A aynı zamanda hidroelektrik santraller için de uygundur, böylece hidrojeneratörün uyarı sistemi gerçek zamanlı güç desteği alabilir ve enerji üretim ekipmanının normal şekilde çalışmasını sağlayabilir.

Endüstriyel Süreçlerin Gücü:Başta metalurjik proses, kimyasal proses olmak üzere bazı büyük endüstriyel güç sistemlerinde kullanılabilir, ancak aynı zamanda endüstriyel güç şebekesinin kararlı çalışmasını sağlamak için endüstriyel trafo merkezinin jeneratörlerinin uyarma sistemlerine güç sağlayabilir.
