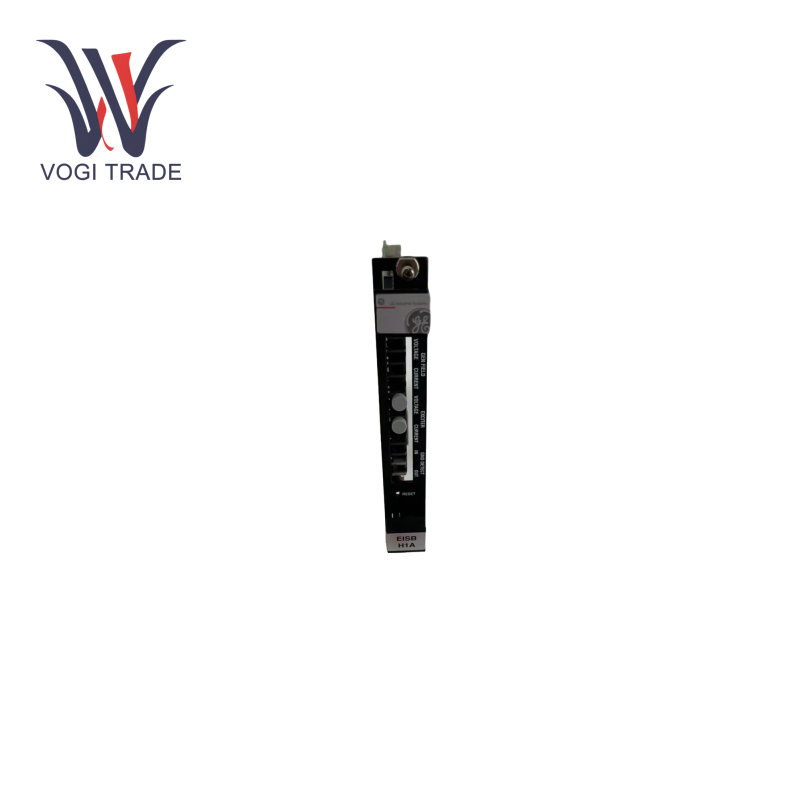

GE IS200EISBH1AAA

İşlem parametreleri

Giriş voltajı: 24V DC.

Çalışma sıcaklığı: -40 ° C ila +85 ° C.

İletişim Protokol: Yüksek hızlı iletişim protokollerini destekler.

SognAl işleme: Analog ve dijital sinyalleri yüksek hassasiyetle kullanabilir, doğru kontrol ve izleme sağlar.

Fazlalık: Sistem güvenilirliğini artırmak ve kesinti süresini en aza indirmek için yedekli iletişim yolları ve başarısız güvenli mekanizmalar içerir.

Giriş Kanalları: Kart, ön panelinde çeşitli giriş ve çıkış sinyalleri için belirlenen altı fiber optik konektöre sahiptir.

Ürün işlevleri

İletişim arayüzü: EISB, M1, M2 ve C kontrolörleri arasında özel bir iletişim arayüzü olarak hizmet eder ve GE'nin özel ISBUS protokolünü verileri verimli bir şekilde aktarmak için kullanır.

Sinyal işleme: GE IS200EISBH1AAA denetleyicisi, arka plan konnektörü aracılığıyla tüm fiber optik geri bildirim sinyallerini alır ve iletir.

RS-232C İletişim: GE IS200EISBH1AAA ayrıca DSPX ile RS-232C arka panel konektöründen araçlar ve tuş takımları gibi harici cihazlar arasındaki iletişim bağlantı noktalarını da işler.

Sinyal koşullandırma: GE IS200EISBH1AAA, verilerin yorumlanmasını sağlamak için sensörlerden ve diğer cihazlardan giriş sinyallerini işlemekten sorumludur.

Giriş/çıkış işlemlerini yönetir: Sensörlerden ve aktüatörlerden verilerin işlenmesi.

Veri iletişimi: Türbin kontrol sistemleri ile diğer modüller veya harici sistemler arasında gerçek zamanlı veri alışverişini destekler.

Arıza Tespiti: Sistem performansını izleme ve alarmları yükseltmek için anormalliklerin tanımlanması veya sistemi kapatma hasarını kapatma.

Teşhis: Hata kodları ve sistem durum raporları gibi bakım ve sorun giderme konusunda yardımcı olacak teşhis ayrıntıları sunar.

Kurulum

Hazırlık: Kontrol sisteminin güçlendirildiğinden ve elektrik şok riskini en aza indirmek için tüm güvenlik önlemlerinin mevcut olduğundan emin olun.

Montaj: EISB'yi, genellikle DSPX modülünün altında monte edileceği kontrol rafı yuvasına kaydırın. Tahtayı iyi sabitlediğinizden emin olun, böylece çalışırken hareket etmez veya titreşmez.

Bağlantılar: Uygun fiber optik kabloları ön paneldeki altı konektöre takın.

Doğrulama: EISB'nin M1, M2 ve C denetleyicileri ile düzgün iletişim kurmasını sağlayarak sistemin yüklenmesi sonrası başlatın. Arıza göstergesi veya iletişim hatalarını izleyin.

Uygulama Kapsamı

Powerbitkiler: GE IS200EISBH1AAA, enerji üretiminin istikrarını ve verimliliğini korumak için jeneratörlerin uyarma sistemlerini kontrol etmektedir.

Endüstriyel otomasyon: GE IS200EISBH1AAA, güvenilir uyarma kontrolüne ihtiyaç duyan çoğu karmaşık endüstriyel süreç için doğru hassas kontrolün seçilmesi.

Sorun giderme

İletim Sorunları: Fiber optik bağlantılarını inceleyin. Hasar görmediklerinden veya bağlantısı kesilmediğinden emin olun. Kontrolörler arasında veri aktarımı ile ilgili sorunlar varsa. Konektörlerin kirli olmadığından ve kirletici olmadığından emin olun.

Sinyal kaybı: EDCF kartlarına ve öğütülmüş algılama modülüne tüm giriş sinyallerinin beklenen sınırlar dahilinde olduğunu doğrulayın. Arayüzlü modüllerle ilgili bir bütünlük sorunu olmadığından emin olun.

EISB LED göstergeleri: Operasyonel durumları teşhis etmek için EISB LED'lerini kullanın.
