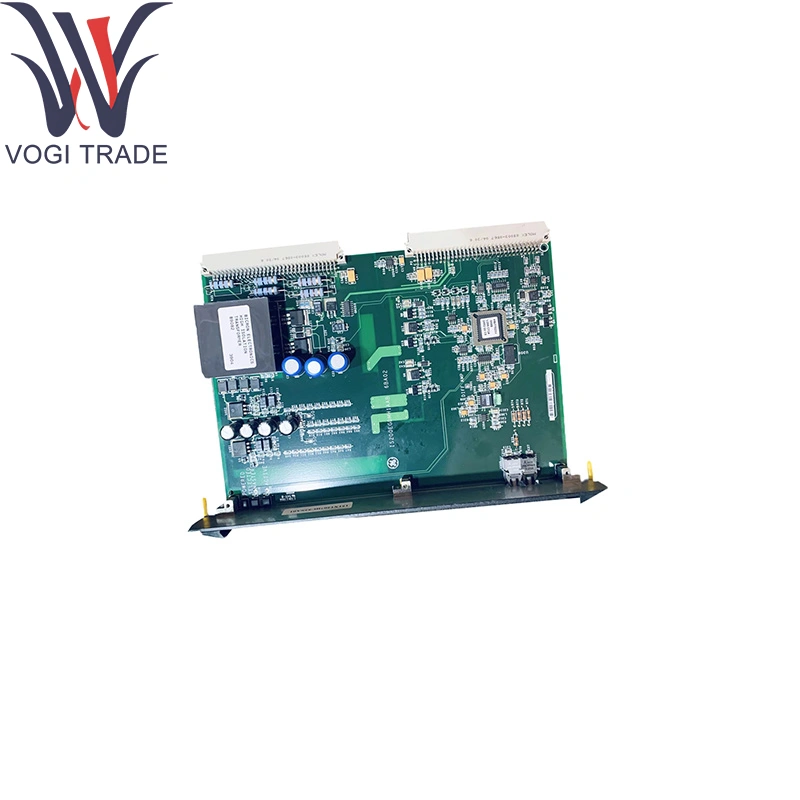

GE IS200EGMH1AFG

Teknik parametreler

Fonksiyonel kısaltma: EGDM (Uyarıcı Toprak Dedektörü Modülü), özellikle GE IS200EGDMH1AFG modülü olarak uygulanır.

Form Faktörü: VME 6U, çift yuva, çift yükseklik

Enjeksiyon sinyali: ± 50V kare dalga, akım sınırlı ~ 80mA

Normal test süresi: 5S; Hızlı test süresi: 400ms

Çıktı empedansı: <1Ω (voltaj-kaynak karakteristiği)

Çalışma sıcaklığı: –30 ° C ila +65 ° C

Depolama sıcaklığı: –40 ° C ila +85 ° C

Nem:%95'e kadar RH, yoğunlaşmayan

Montaj: EPBP yuvasına fişler; Ön panel kontrolü yok

Ürün fonksiyonu

GE IS200EGDMH1AFG, jeneratörün saha sargısına kontrollü bir kare dalga enjekte eder ve sonuçta ortaya çıkan herhangi bir öğütülmüş akım akımını ölçer. Alan devresini periyodik olarak süpürerek, DC veya AC tarafında, zemine dirençli yolları algılar ve sızıntı güvenli eşikleri aştığında kontrol CPU'yu sinyal verir. Bu, yalıtım hasarını ve planlanmamış kesintileri önlemek için hızlı alarm veya kapatma eylemlerini sağlar.

Çekirdek Destekleme Modülüs

Sınav zayıflatıcı modülü: GE IS200EGDMH1AFG tarafından doğru yer hatası algılaması için toprak algılama direnci boyunca voltaj ölçer.

Yüksek voltaj modülü: Yardımcı panelde bulunan, yer hatası testleri sırasında sınavı ve EGDM'yi güçlendirir.

Markvie CPU veya EX2100 Denetleyicisi: Alarm/Gezi mantığı için EGDM hata sinyallerini toplar.

Uzatma bileşenleri

Yedekleme Kitleri: Birden fazla GE IS200EGDMH1AFG modüllerini paralel olarak takmak için soket ve braket setleri.

Test Olası satışlar ve jumperlar: Saha kablolama teşhisi için özel koşumlar.

Yedek Yüz plakası montajı: Durum LED'leri olan değiştirme çerçevesi.

Raf montaj donanımı: Güvenli EPBP kurulumu için duruşlar ve kılavuzlar.

Yazılım Desteği

Yapılandırma: Tamamen donanım tabanlı; GE IS200EGDMH1AFG için kullanıcı yapılandırması veya ürün yazılımı güncellemesi gerekmez.

Diagnostics: Modül mevcut tespit; “Zemin Hatası” alarm bayrağı uyarıcı denetleyicisine bildirildi.

Entegrasyon: GE uyarma kontrolü ve Markvie/s kontrol süitlerine şeffaf - ek sürücüler gerekmez.
