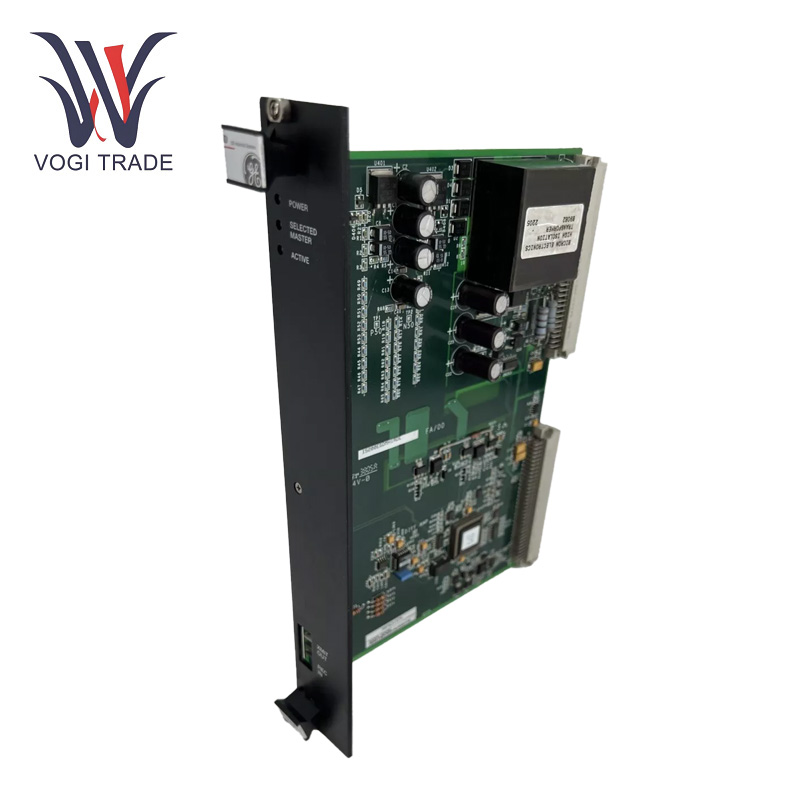

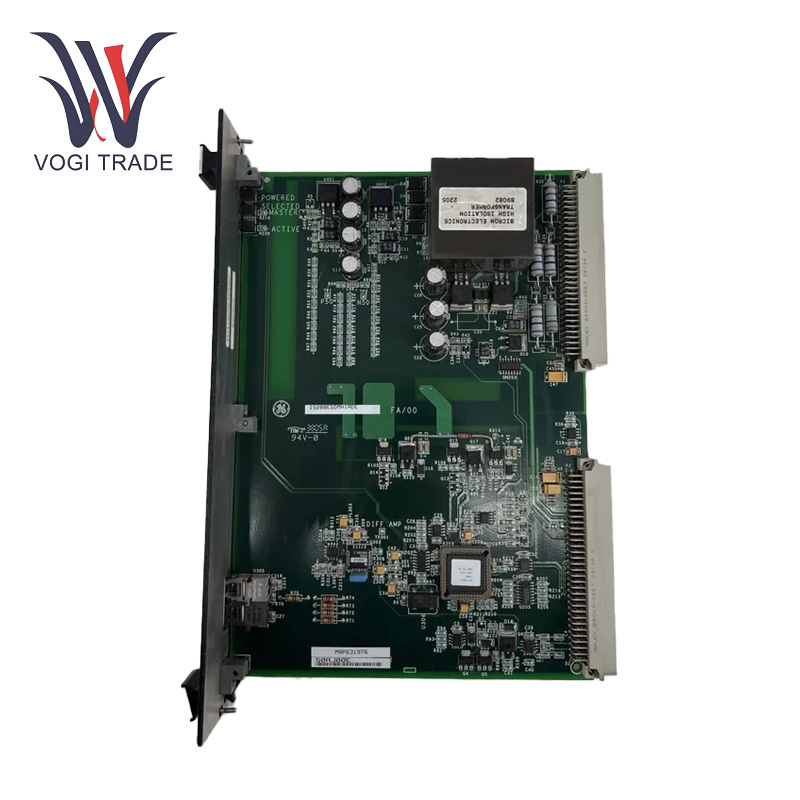

GE IS200EGDMH1ADE

Çalışma Parametreleri

Çalışma sıcaklığı:-30'dan 65°C'ye kadar

Bağlayıcı tipi:İki arka panel konektörü

Yalıtılmış parçalar:bir röle, 7 HV kapak, IC'ler, METAL FİLM DİRENÇLERİ ve bir CPU soketi

Panoların kullanımı:Simpleks sistem 1 kart kullanırken, yedekli sistem 3 kart kullanıyordu

Ürün Özelliği

Saha Zemin Tespiti:GE IS200EGDMH1ADE esas olarak bir uyarıcı zemin dedektörü modülü olarak çalışır. Saha sızıntısının tespitiSaha devresinin AC ve DC tarafları:Kontrol sistemi, saha devresinin hem AC hem de DC taraflarından alan sızıntısını tespit edebilir; bu, uyarma sisteminin güvenliğini ve stabilitesini sağlamak için önemlidir.

Genel Özellikler Yedekli Sistem Desteği:Denetleyici, ana 1 ve ana 2'nin yapılandırıldığı 3 GE IS200EGDMH1ADE kartlı Yedekli Kontrol sistemi. Bu yedeklilik, sisteme sağlamlık ve kararlılık kazandırarak, kartlardan biri arızalansa bile sistemin çalışmaya devam etmesini sağlar.

Sinyal İşleme ve İletim:Toprak algılama direncinin pinindeki voltajı hesaplamamızı sağlayan bir EXAM kartı ile birlikte çalışır. Daha sonra Fiber optik bağlantı kullanan denetleyici rafındaki EISB'yi kullanan DSPX modülü gibi ilgili bir modüle sinyal olarak iletilir.

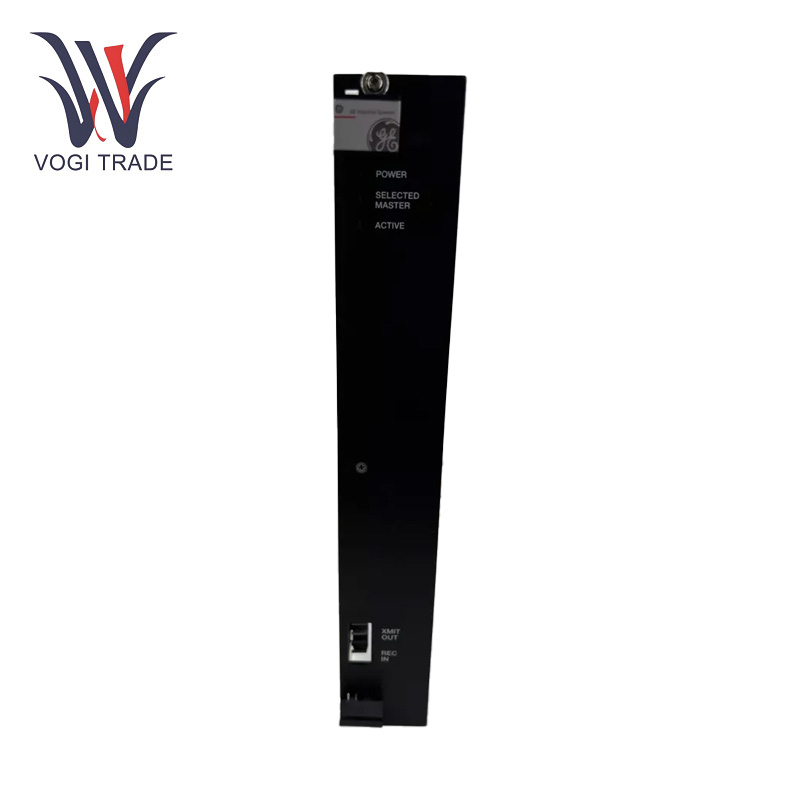

Çoklu LED'ler:Kartın ön yüz plakasında çeşitli göstergeler bulunur: ana güç göstergesi, etkinlik göstergesi ve ana seçim göstergesi. Bu ışıkların entegrasyonu, modülün çalışma durumunun bir bakışta anlaşılmasında hayati bir rol oynar, böylece izleme ve sorunsuz işbirliğinin sağlanmasına yardımcı olur.

Kurulum

Montaj:GE IS200EGDMH1ADE, uyarıcı gücü arka panel rafında bulunur. Yedekli bir mimarideki üç EGDM kartı uygun yuvalara monte edilmeli ve arka panele doğru şekilde bağlanmalıdır. Bir arka panel iki konektörden oluşur; karttaki bu iki arka panel konektörünün karşılık gelen arka panel arayüzlerine düzgün şekilde bağlanması gerekir. Sinyalin doğru şekilde iletilmesi için bağlantının güvenli olması gerekir.

Sorun giderme

Bunu önlemek için:Güç Göstergesi Yok Güç kaynağı devresinin normal olup olmadığını kontrol etmek için, güç kablosunun düzgün bağlanıp bağlanmadığını ve güç kaynağı voltajında ​​bir sorun olup olmadığını kontrol edin. Ve anakartın dahili güç kaynağı modülünün hasar görmediğinden.

Anormal Gösterge Işıkları Durumunda:Etkinlik göstergesinin durumunu kontrol edin veya bu ana seçim göstergesi anormal ise, lütfen önce kart ve diğer ilgili modül bağlantısının normal olup olmadığını kontrol edin. Bu aynı zamanda gevşek bir bağlantıdan veya sinyal iletim kablosundaki sorundan da kaynaklanabilir. Daha sonra, kartın yapılandırma ayarlarının düzgün olup olmadığına bakın.

Modül sahadaki toprak kaçağını iyi tespit edemiyorsa ve GE IS200EGDMH1ADE aracılığıyla bu EXAM kartının çalışmasının normal olup olmadığını, GE IS200EGDMH1ADE ve EXAM kartının bağlı durumda çalışıp çalışmadığını doğrulayabilirsiniz. Ayrıca toprak algılama direncinde ve ilgili sinyal koşullandırma devrelerinde herhangi bir arıza olup olmadığını kontrol edin.

İletişim Arayüzü Sorunu:İletişim yoksa iletişim hattını, özellikle de DSPX modülü ile arasındaki fiber iletişim hattını kontrol edin. Fiber optik kabloyu koparmayın, iletişim parametrelerini doğru yapmalısınız.

Uygulama aralığı

Enerji Enerji Üretimi Sektörü:GE IS200EGDMH1ADE esas olarak gaz türbini jeneratör ünitelerinde ve buhar türbini jeneratör ünitelerinde kullanılır. Bu, bir jeneratörün uyarı sisteminin izlenmesinde ve korunmasında, jeneratörün güvenli çalışmasının ve güç kaynağının kalitesinin sağlanmasında önemli bir rol oynamasına olanak tanır.

Deniz Tesisi:Bu modül aynı zamanda deniz ortamındaki türbin uyarma sisteminin güvenilir şekilde çalışmasını garanti etmek için deniz enerji santrallerindeki gaz veya buhar türbinlerine veya büyük deniz tahrik sistemlerine de uygulanabilir.
