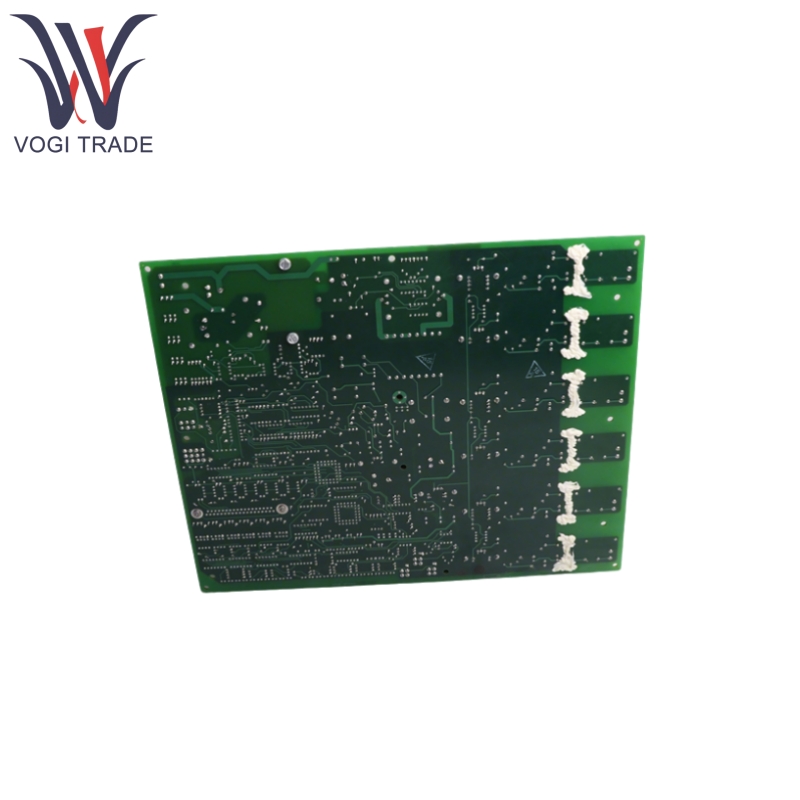

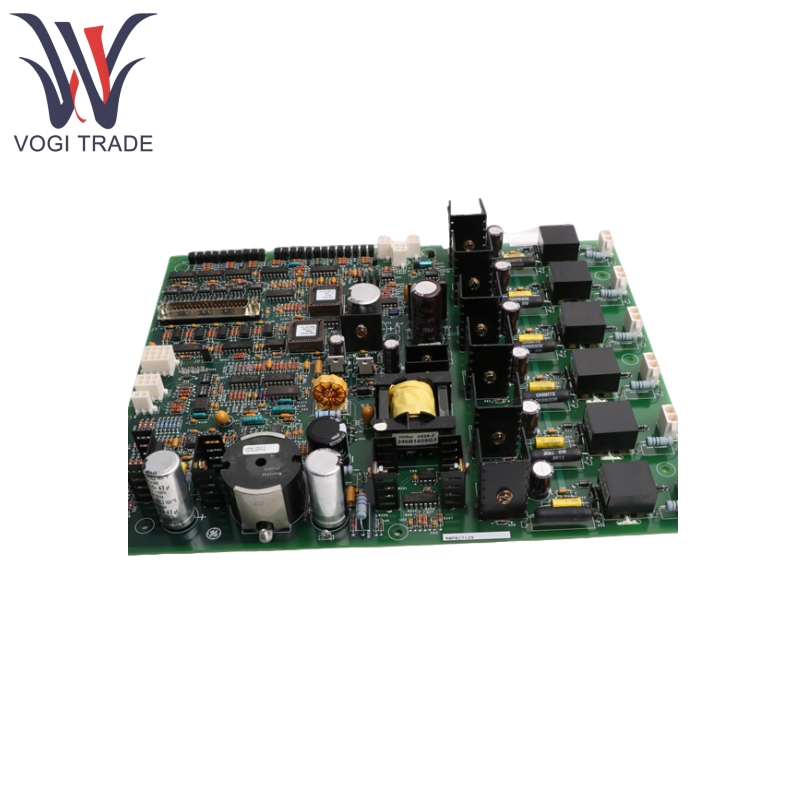

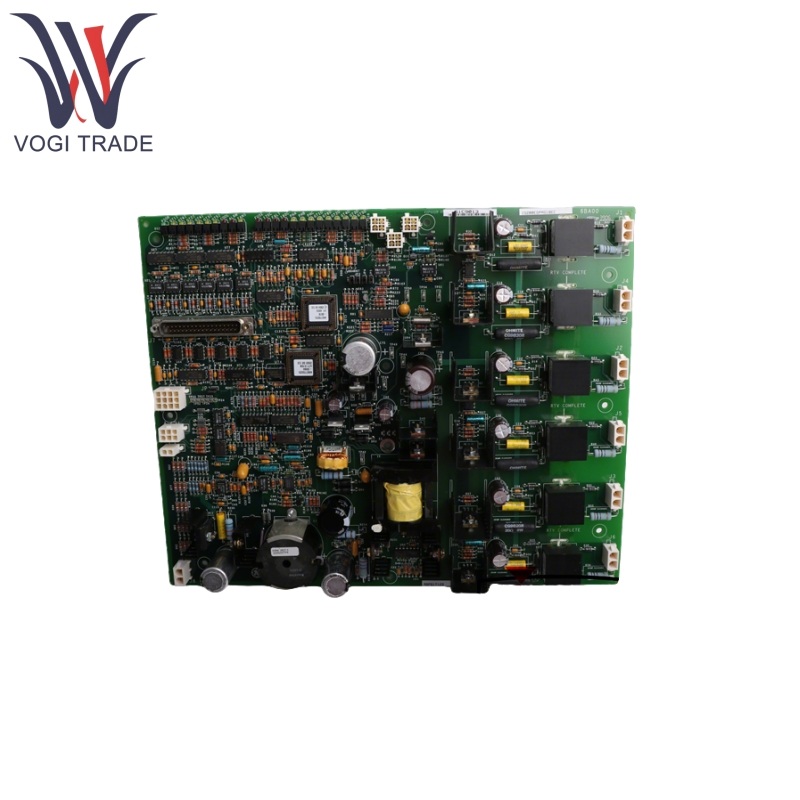

Marka: GEAçıklama: Uyarıcı İletişim Terminal KartıDurum: YepyeniSertifika: COO Test Raporu Garanti MektubuGaranti: 1 yılEnvanter Miktar: 4Ödeme Süresi: T/TNakliye Limanı: ShenzhenGE IS200ECTBG1ade, uyarma kontrol sinyallerinin giriş ve çıkışını bağlamaktan sorumludur ve güvenilirliğin kritik olduğu senaryolar için simpleks veya üçlü modu yedeklilik (TMR) yapılandırmalarını destekler. Tasarım amacı, türbinin istikrarlı çalışmasını sağlamak için karmaşık endüstriyel ortamlarda uyarma sisteminin hassas kontrol ve arıza yedekliliğini gerçekleştirmektir.
| Üretmek |
Ge |
| Model numarası |
IS200ECTBG1ADE |
| Sipariş numarası |
IS200ECTBG1ADE |
| Katalog |
Biz işaret ediyoruz |
| Menşei ülke |
Amerika Birleşik Devletleri (ABD) |
| HS kodu |
8538900000 |
| Boyut |
34*18*6cm |
| Ağırlık |
0.2kg |
Ürün özellikleri
6 harici kontrol sinyalleri (örn. Uyarma tetik komutları) almak için M1/M2 güç kaynağı ile güçlendirilen yardımcı temas girişleri.
4 EMIO kartı tarafından kontrol edilen, uyarma regülasyonu veya koruma eylemleri gerçekleştirmek için röleleri yönlendirebilen genel amaçlı röle çıkışları (C Tipi).
2 Hızlı donanım seviyesi yanıtı destekleyen kullanıcı kilitli acil durum gezisi sinyalleri için kontak çıktıları.
GE IS200ECTBG1ADE sadece TMR gereksiz sistemler için kullanılabilir. Çift terminal blokları ve D-kabuk konektörleri yoluyla gereksiz sinyaller, sistemin tek bir arıza noktasında normal olarak çalışmasını sağlar.
GE IS200ECTBG1ADE, yüksek yoğunluklu sinyallemeyi desteklemek için iki üç konumlu fiş ve üç D-kabuk konektörüne sahiptir ve endüstriyel sınıf kablo spesifikasyonlarıyla uyumludur.
GE IS200ECTBG1ADE Endüstriyel sınıf anti-etkileşim kapasitesi, çalışma sıcaklığı aralığı -20 ° C ila +65 ° C (aynı seri modellerine bakın), sert çalışma koşulları için uygundur.
Prensibi kullanarak ürün
GE IS200ECTBG1ade, 6 yardımcı temas girişi aracılığıyla uyarma sisteminden (örn. Uyarma akım düzenleme sinyalleri) kontrol komutları alır ve sinyalleri Mark VI ana denetleyicisine (örn. DSPX kartı) iletir.
GE IS200ECTBG1ade, önceden ayarlanmış bir algoritmaya göre kontrol sinyalleri üretir ve 4 genel amaçlı röle çıkışları ile uyarma güç ünitesini (örn. SCR tetikleme modülü) ve 2 seyahat kontak çıkışı yoluyla acil durum kapatma koruması ile çalıştırır.
TMR konfigürasyonunda, üç IS200ECTBG1ade modülleri, çoğunluk oylama mekanizması ile çıkış tutarlılığı sağlayan sinyalleri işlemek için senkronize edilir ve modüllerden birinin başarısız olması durumunda otomatik olarak gereksiz kanala geçer.
Ürün parametresi
Aşağıdaki detay GE IS200ECTBG1ADE İSİKATER İLETİŞİM TERMİNAL KARTI'dur.
Çalışma Voltajı: 70V DC İzole Voltaj, Destek Sabit Uyarma Kontrol Sinyal Şanzıman
Dijital Girişler: 6 Yardımcı Kontak (kuru veya ıslak)
Dijital Çıkış: 4 C tipi röleler (normalde açık / normal olarak kapalı isteğe bağlı) + 2 seyahat kontakları (kullanıcı yapılandırılabilir)
İletişim Arayüzü: Arka Plan Bölgüyle Diğer Mark VI Sistem Modülleri (örn. DSPX Denetleyicisi) ile iletişim kurun, ISBUS Protokolünü Destekle
Koruma: IP54 (Toz ve Sıçrama Kanıtı, Kontrol Kabinine Kurulacak)
