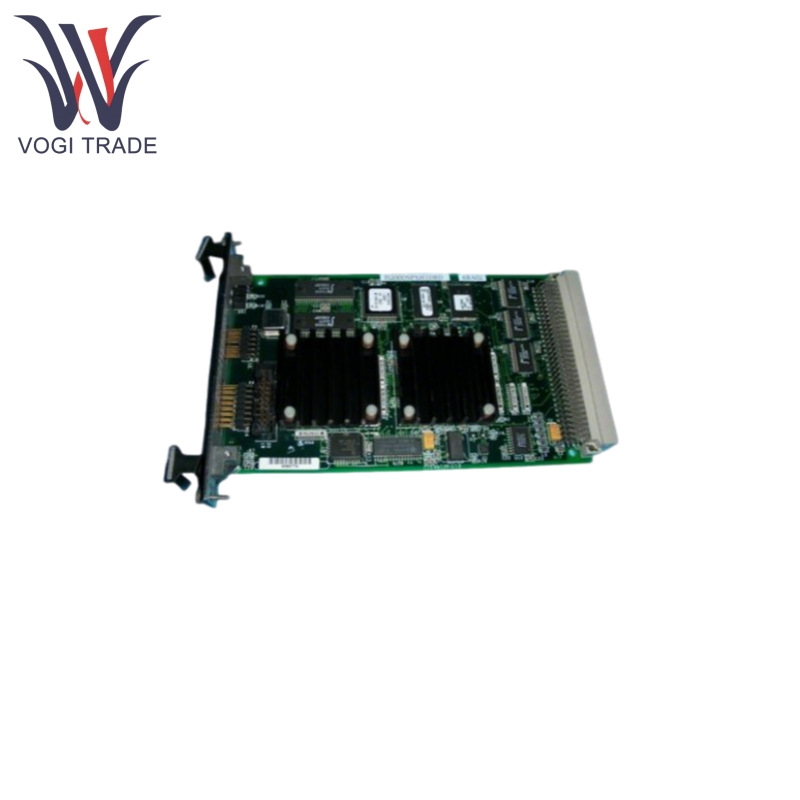

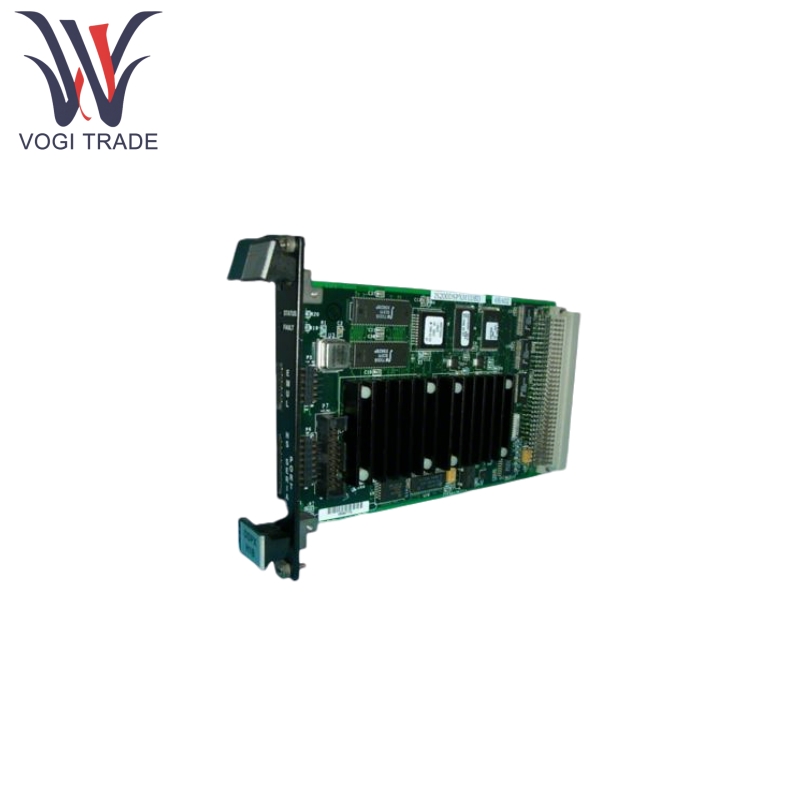

GE IS200DSPXH1DBD

Ürün özellikleri

GE IS200DSPXH1DBD, kayan nokta bilgi işlem gücü ve yüksek saat hızları sağlayan güçlü bir özel dijital sinyal işlemcisi ile donatılabilir.

Çekirdek işlevi, ivmeölçerler, hız sensörleri, girdap akım sensörleri anahtarfazörü gibi titreşim sensörlerinden sinyalleri elde etmek, koşullandırmak ve analiz etmektir.

GE IS200DSPXH1DBD, zaman alanı titreşim sinyallerini karakteristik frekansları tanımlamak için frekans alanı sinyallerine dönüştürmek için hızlı Fourier dönüşümleri (FFT) gerçekleştirir (örn., Rotor dengesizliği, yanlış hizalama, taşıma hataları, bıçak geçiş frekansları vb.).

GE IS200DSPXH1DBD, titreşim koruma mantığını (örneğin ayar noktası karşılaştırması, alarmlar, geziler) sağlar ve tipik olarak API 670 gibi standartların gereksinimlerini karşılar. Çoklu titreşim sinyalleri kanalları işlenebilir.

GE IS200DSPXH1DBD, senkronize örnekleme, sipariş takibi ve faz ölçümü için RPM Referans Sinyallerini (Keyfazör) işleyebilir. Titreşim dalga formlarını doğru bir şekilde yakalamak için yüksek örnekleme oranlarını destekler.

Komut almak, parametreleri yapılandırmak ve işleme sonuçlarını/alarm durumunu yüklemek için VME64 veya VME32 veri yolu üzerinden bir Mark VI rafında bir ana bilgisayar denetleyicisi (örn. IS200ERBH) ile iletişim kurar.

GE IS200DSPXH1DBD, RAM (veri işleme için) ve ROM/Flash (ürün yazılımı/program depolama için) içerir. LED göstergeleri güç durumu, çalışma durumu, hata durumu ve iletişim durumunu gösterecek.

GE IS200DSPXH1DBD, yerleşik yüksek yoğunluklu konektörler (örn. D-Sub veya DIN tipi) aracılığıyla titreşim sensörü sinyalleri ve anahtarfazör sinyalleri alabilir.

Prensibi kullanarak ürün

GE IS200DSPXH1DBD sinyal girişleri, turbomachinery üzerine monte edilen titreşim sensörlerinden ve tahtanın önündeki G/Ç konektörlerine özel kablolar aracılığıyla bağlanan Keyfazör RPM referans sinyalinden sinyallerdir.

GE IS200DSPXH1DBD Sinyal Koşullandırma, filtreleme (anti-alanlama), amplifikasyon/zayıflama (kazanç ayarı) ve IEPE sensörü uyarımı (uygulanabilirse) dahil olmak üzere zayıf giriş sinyallerini koşullandıran yerleşik analog ön uç devredir. Koşullu analog sinyal, yüksek hızlı, yüksek çözünürlüklü bir analog-dijital dönüştürücü (ADC) ile dijital bir sinyale dönüştürülür.

GE IS200DSPXH1DBD dijital sinyal, titreşim sinyalinin FFT analizinin çekirdek algoritmalarını ve frekans spektrumunun (amplitude, faz) hesaplanmasının çekirdek algoritmalarını gerçekleştiren yerleşik DSP çekirdeğine beslenir. Keyfazör sinyali, senkronize örnekleme için dönme hızını ve faz açısını hesaplamak için işlenir (sipariş analizi).

Genel titreşim değerlerini (Peak, RMS, PK-PK), banta özgü genlikleri, fazları hesaplar ve kullanıcı-seti alarmı ve seyahat ayar noktalarıyla karşılaştırır. Diğer gelişmiş tanı algoritmaları yapılabilir.

DSP işlemenin sonuçları (spektrum verileri, alarm durumu, seyahat durumu, işlem değerleri, vb.) VME veri yolu üzerinden Mark VI rafındaki bir ana denetleyiciye (ör. IS200erBH) iletilir.

Ana bilgisayar denetleyicisi etkileşir ve DSPX kartının parametrelerini yapılandırmaktan sorumludur (örnek hızı, kazanç, alarm ayar noktaları, filtre ayarları, vb.). DSPX kartından işlenmiş veri ve durum bilgilerini alın. Titreşim verilerini, alarmlarını ve olay günlüklerini Operatör İncelemesi ve Teşhisi için Mark VI HMI/Kontrol Sistemi (örn. CIMPLICHICE, ToolboxSt) boyunca entegre eder.

Ürün parametresi

Aşağıdaki detay GE IS200DSPXH1DBD Dijital Sinyal İşlemci Kontrol Kartı

Tipik olarak 8 veya daha fazla titreşim/proses sinyal kanalını destekler (örn. 8 titreşim + 2 anahtarfazör)

IEPE Hızlandırıcı, Hız Sensörleri, Eddy Akım Probu Ön Preamplayıcılardan Voltaj Sinyallerini Kabul Ediyor

Yüksek çözünürlüklü ADC (tipik olarak 16 bit veya daha yüksek)

Konfigürasyona ve kanal sayısına bağlı olarak, onlarca KHz veya daha fazla yüksek örnek hızı

Farklı sensör hassasiyetlerini karşılamak için programlanabilir kazanç (örn. ± 1V, ± 5V, ± 10V)

RPM/faz referansı için tipik olarak 1-2 kanal (TTL/24V darbelerini kabul eder)

Ana Arabirim: VME64/VME32 BUS (P1/J1 konektörü)

Voltaj: +5VDC (şebeke), ± 12VDC veya ± 15VDC (analog ön uç veya sensör uyarımı için kullanılabilir)

Güç Tüketimi: Tipik olarak 15W ila 30W aralığında

Çalışma sıcaklığı: Endüstriyel standart, tipik olarak 0 ° C ila +60 ° C (32 ° F ila 140 ° F) veya daha geniş

Depolama sıcaklığı: tipik olarak -40 ° C ila +85 ° C (-40 ° F ila 185 ° F)

Nem: Endüstriyel çevre gereksinimlerini karşılar (örn.

Koruma Derecelendirmesi: IP20 veya eşdeğer koruma sağlayan bir Mark VI muhafazasında kurulum için tasarlanmıştır
