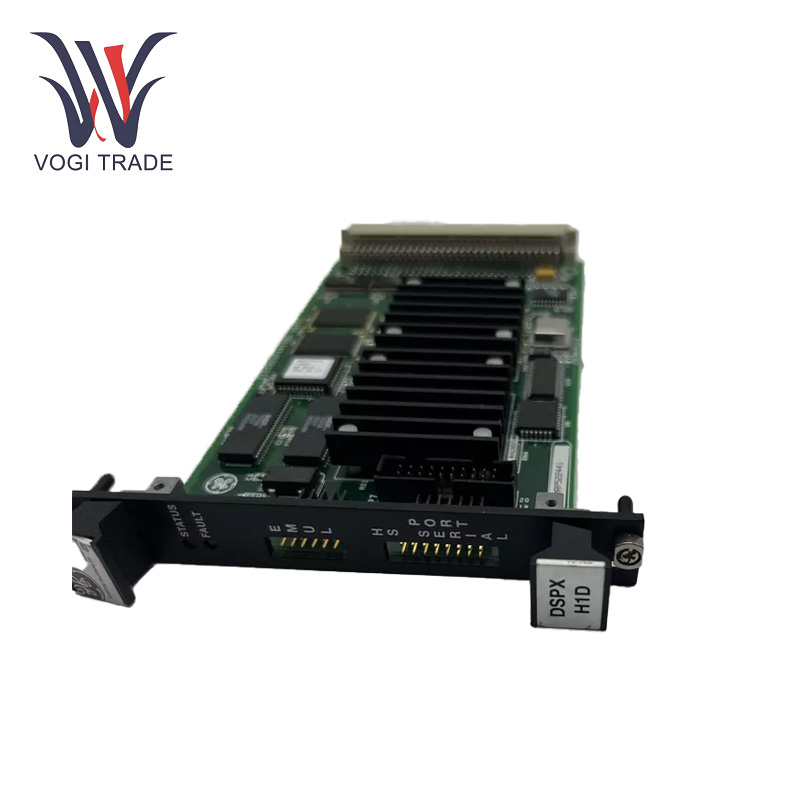

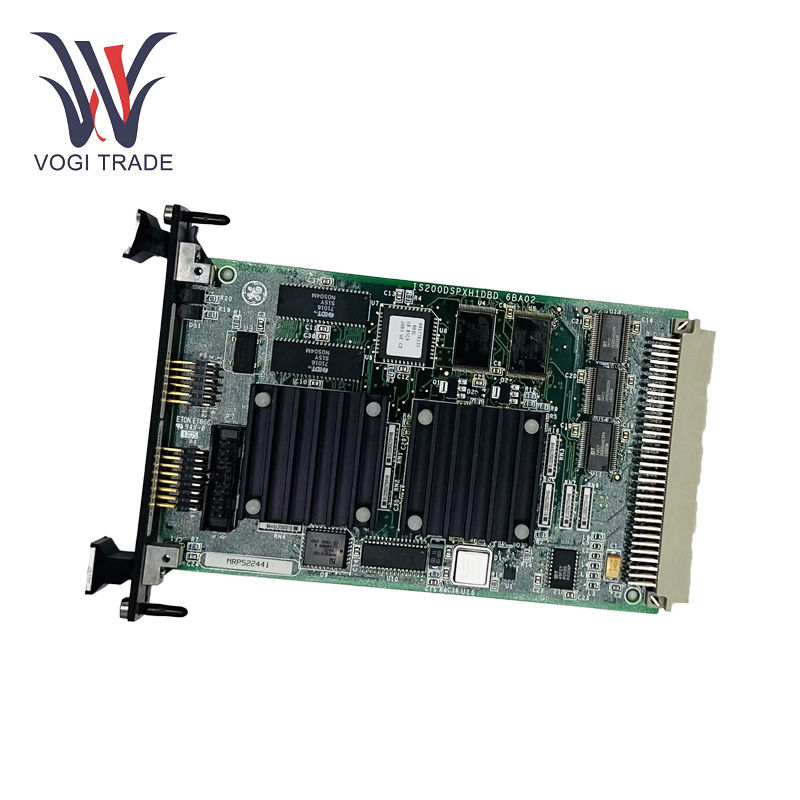

GE IS200DSPXH1D

Operasyonel parametreler

Güç kaynağı voltajı: 26V - 30V DC (nominal 28V DC)

Çalışma sıcaklığı: -20°C ila 60°C (optimum: -10°C ila 50°C)

Saat frekansı: onlarca ila yüzlerce MHz

İşlenen sinyal türleri: analogdan dijitale dönüştürülmüş veriler, dijital kontrol sinyalleri, sensör çıkışları

Yazılım yapılandırma parametreleri: sinyal işleme ayarları, iletişim protokolü ayarları, çalışma modu ayarları

Ürün Özellikleri

Sinyal İşleme: GE IS200DSPXH1D, giriş sinyalleri üzerinde matematiksel işlemler gerçekleştiren bir dijital sinyal işleme modülü olarak kullanılabilir. Bu, analogdan dijital formatlara dönüştürülen veriler, dijital kontrol sinyalleri ve sensörler dahil ancak bunlarla sınırlı olmamak üzere çok sayıda sinyal formunu işlemesine olanak tanır.

Veri Hesaplama: Hızlı veri hesaplaması için optimize edilmiştir. GE IS200DSPXH1D, toplama, çıkarma, çarpma ve bölme gibi yaygın matematiksel işlemlerin yanı sıra spektrum analizi ve kontrol sistemi geri bildirim işleme gibi çeşitli uygulamalarda hayati önem taşıyan daha gelişmiş işlemleri de destekler.

FbirleşmeArayüzlerin Niteliği: GE IS200DSPXH1D kontrol sistemindeki diğer elemanlarla iletişim için arayüzler sağlar. Spesifik olarak bu arayüzler, sensörlerden veri alabilen ve işlenmiş verileri aktüatörlere veya diğer kontrol modüllerine iletebilen giriş ve çıkış portları sağlar.

Kontrol ve İzleme: GE IS200DSPXH1D'nin kontrol ve izleme sisteminde rolü vardır. Alt seviyedeki kontrol modülü, üst seviyedeki kontrol modüllerinden kontrol komutları alabilir ve bunları bağlı cihazların işlemlerine dönüştürebilir.

Kurulum

Fiziksel Kurulum: GE IS200DSPXH1D modülü, GE Mark VI kontrol sistemi kabinindeki belirli bir yuvaya veya konuma kurulur. Üzerinde mandal veya vidalı mekanizma var ve onu kilitliyorsunuz. Bu, çalışma koşullarından kaynaklanan titreşim veya mekanik şok altında gevşemesini önlemek için modülü kilitler.

Gücü açın: Güç kablolarının güç giriş terminallerine doğru kutuplarla bağlandığından emin olun. Ancak gücün ters bağlanması nedeniyle modülde kalıcı hasar meydana gelebilir.

Yazılım yapılandırması: Modül, GE yazılımıyla yapılandırılmalıdır. Bu süreç, sinyal işleme, iletişim protokolleri ve çalışma modları için parametrelerin belirtilmesini içerebilir.

Uygulama aralığı

Türbin kontrol sistemi: GE IS200DSPXH1D kontrol cihazı, gaz türbinleri ve buhar türbinleri gibi türbin kontrol sistemlerinde yaygın olarak kullanılır. Sensörlerden gelen verileri (sıcaklık, basınç, titreşim vb.) işleyerek ve analiz ederek türbinin güvenli ve verimli çalışmasını destekler. Bu tür hesaplamalar, hız kontrolüne, yük dengelemeye ve arıza tespitine olanak tanır ve türbin kontrol algoritmalarının, türbinin çeşitli koşullar altında en iyi şekilde performans göstermesine yardımcı olmasına yardımcı olur.

Iendüstriyel otoeylem: Endüstriyel otomasyonda üretim proseslerinde proses kontrolü ve optimizasyonu amacıyla kullanılabilir. Üretim hattındaki sensörlerden gelen dijital verileri işleyebilir, süreç parametrelerini gerçek zamanlı olarak ayarlayabilir, sistemi otomatikleştirebilir, ürün kalitesini ve üretim verimliliğini artırabilir. Motor kontrol sistemlerinde, konveyör bant kontrol sistemlerinde vb.

Güç Üretimi:Enerji santrallerinde elektrik üretim ekipmanlarının kontrol ve izlenmesi amacıyla kullanılır. Elektrik sinyallerini işleyerek ve kontrol hesaplamaları gerçekleştirerek şebeke senkronizasyonuna, güç kalitesi izlemesine ve enerji üretim süreci kontrolüne yardımcı olabilir.

Sorun giderme

Potedarik sorunları yaşadık: Modül açılmıyorsa modül girişindeki besleme gerilimini bir voltmetre ile test edin. Sınırlar dahilinde olup olmadığını ve elektrik hatlarının düzgün şekilde bağlandığını kontrol edin. Güç kaynağı devresi normalse, sigortanın atmış veya devre kesicinin atmış olup olmadığını kontrol edin. Sigorta atmışsa uygun değerde bir sigortayla değiştirin ve sorunun nedenini araştırın.

Sinyal işleme sorunları: Bir sinyal işleme sorunu algılanırsa giriş ve çıkış sinyali bağlantılarını doğrulayın. Kabloların sıkı bir şekilde bağlandığından ve kablolarda hasar olmadığından emin olun. Bir multimetre veya osiloskopla sinyal bütünlüğünü ve voltaj seviyelerini doğrulayın. Sinyal gürültüsünü veya paraziti arayın. Bunun nedeni kötü topraklama, kuruluş içi veya dışarıdaki elektromanyetik arayüz olabilir. İyileştirilmeleri gerekiyorsa topraklayın ve uygun şekilde kalkanlayın.

Modül arızalı: Modül beklenmedik şekilde davranıyorsa veya hiç çalışmıyorsa modülün kendisi tarafından yayılan hata kodlarını veya tanılama mesajlarını arayın. Soruna neyin sebep olabileceğine dair ipuçları sağlarlar. Bileşeni yeniden başlatın veya tüm sistemi yeniden başlatmayı deneyin. Yeniden başlatmanın bir yazılım sorununu çözüp çözmediğini görmek için sistemi yeniden başlatmaya değer. Sorun devam ederse sahip olduğunuz modül için gerekli yazılım veya bellenim güncellemelerini kontrol edin. Sorun devam ederse donanım sorunu olabilir. Herhangi bir bileşende yanık talaş veya gevşek bağlantı olup olmadığına bakın.

Yapılandırma Hatası: Modül çalışma sırasında beklenmeyen bir davranış sergiliyorsa yapılandırmayı inceleyin. Temel işlevler (veya iletişim protokolleri için zamansal veya uzaysal modlar).
