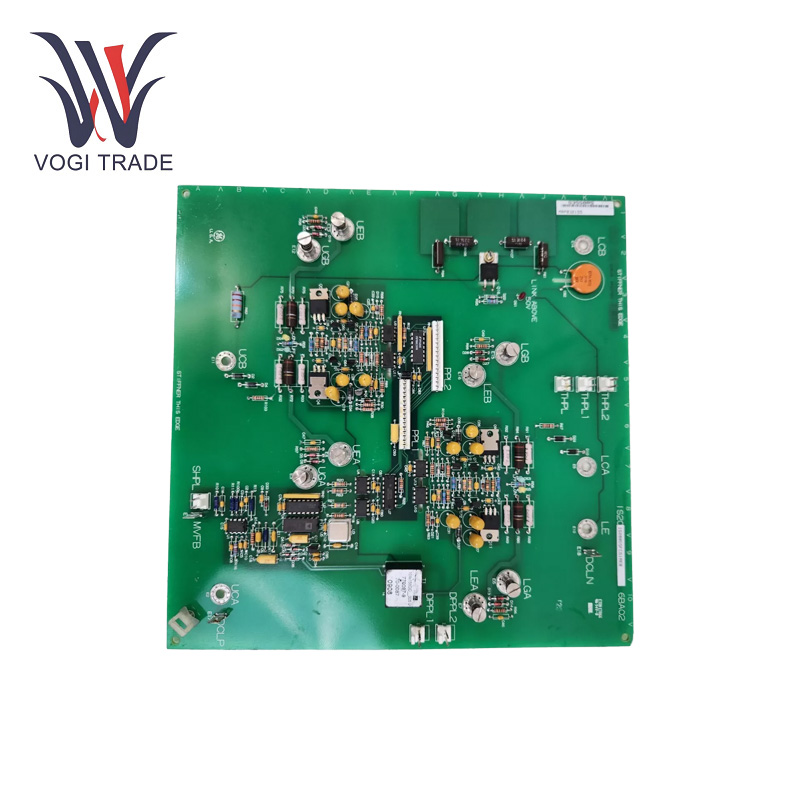

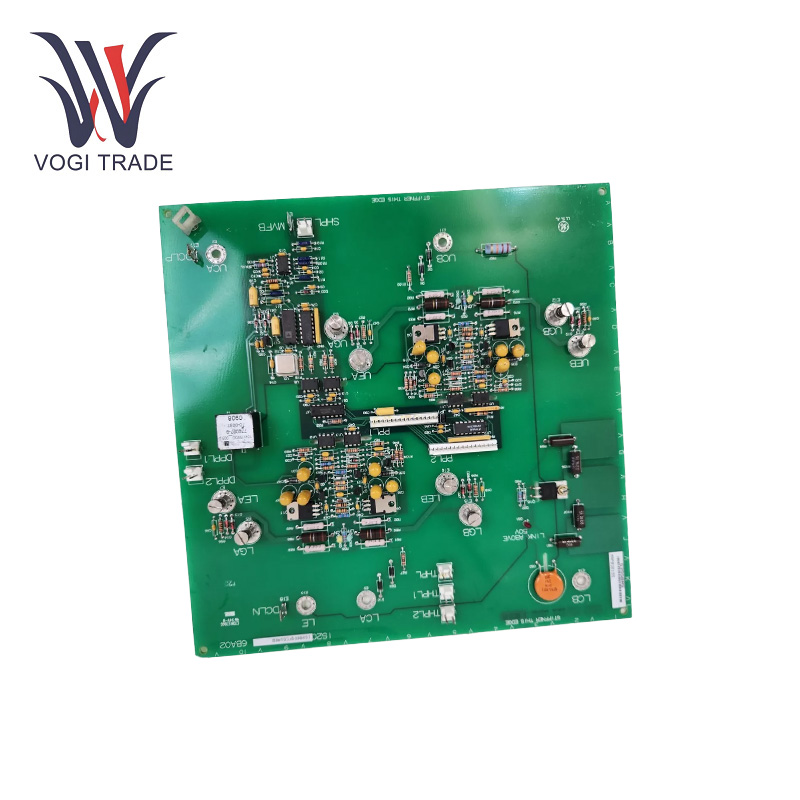

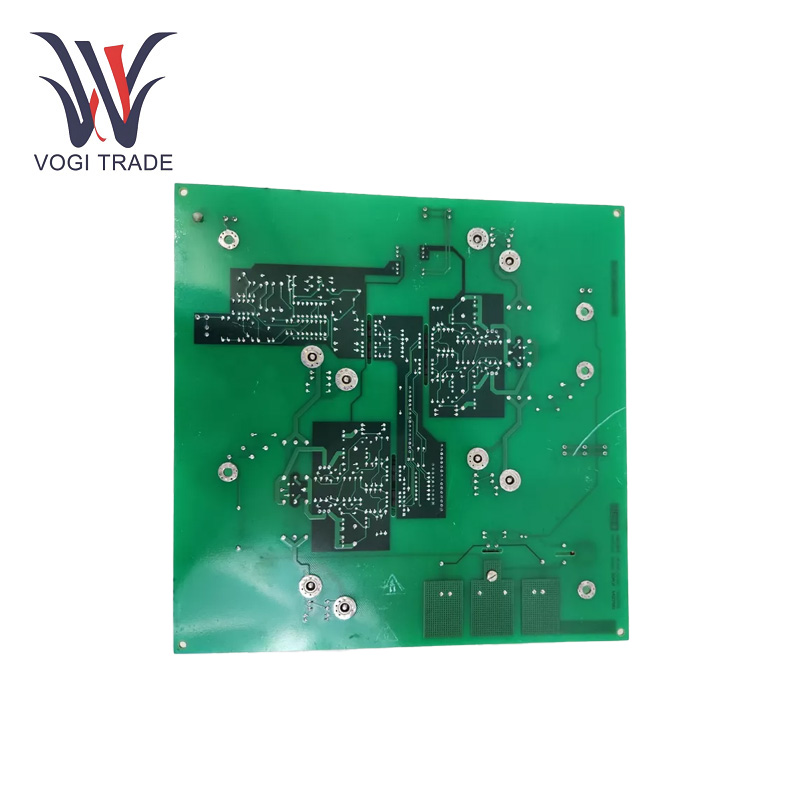

GE IS200DSFCG1AEB

Çalışma Gerilimi: 18 - 36VDC.

Giriş Sinyali Türleri: Her türlü vericiden 5V ve 10V DC.

Çıkış Sinyali Türleri: 0 – 20 mA ve 0 – 200 mA analog akım çıkışı.

Terminal Kapasitesi: 3,0 mm².

Minimum Vida Adımı: 5,08 mm (0,2 inç).

Ethernet arayüzü— İletişim arayüzü.

Sıcaklık çalışma aralığı: 0°C ila 65°C.

Ürün Özellikleri

Birkaç Signal Taşıma: Farklı sinyalleri yönetmek için GE IS200DSFCG1AEB uygundur. İki yerleşik potansiyel transformatör (PT) aracılığıyla baradan ve jeneratörden voltaj girişi alabilir. Aynı zamanda, G/Ç paketlerinin koşullu hız sinyali girişini işleyebilir (bu, türbin sistemi hızıyla ilişkili parametrelerin doğru bir şekilde izlenmesi ve kontrol edilmesi için anahtardır).

Yedekli Koruma Tasarımı: Kart Mark VIe veya Mark VleS kontrol sistemlerinde yedek koruma ile tasarlanmıştır. Röle kartına bağlanarak PPRO veya YPRO  ile birlikte yedek korumayı tamamlar. Tüm kontrol sisteminin tasarımıyla yedeklilik sağlar ve ana koruma arızalandıktan sonra sistemin hala doğru şekilde çalışabilmesi için güvenilirliğini ve emniyetini sağlar.

Özellikler Çok Fonksiyonlu Analog I/O: Farklı formdaki analog giriş ve çıkış sinyallerini kabul etme özelliğine sahiptir. Analog giriş için iki telli, üç telli ve dört telli vericileri ve harici olarak güç sağlanan vericileri ve 5V ve 10V DC giriş voltajını destekler. Endüstriyel sektörde sinyal iletimi ve analog sinyallerin kontrolü taleplerini karşılayabilecek analog çıkış için 0 - 20 mA ve 0 - 200 mA akım çıkış seçeneklerine sahiptir.

Kurulum

DIN Ray Kurulumu: GE IS200DSFCG1AEB, DIN rayına monte edilebilen metal plaka taşıyıcıdır. DIN rayının sabitlendiğinden ve düzgün şekilde topraklandığından emin olun. Daha sonra metal plaka taşıyıcıyı DIN rayının üzerine yerleştirin ve mandal moduna oturuncaya kadar kaydırın.

Sorun giderme

Sinyal Giriş Arızası: Anormal hız sinyali veya voltaj girişi durumunda bağlantı kablolarının gevşek, kırık veya kısa devre yapıp yapmadığını kontrol edin. Giriş sinyallerini veren sensörlerin ve PT'lerin durumunu kontrol edin.

Çıkış Sinyali Anormalliği: Analog çıkış sinyali boş veya dalgalanıyor; Kablonun çıkış bağlantısını ve bağlı cihazın normal olduğunu tespit etmeye çalışın. Karttaki çıkış sinyali yapılandırma ayarlarının doğru olduğundan emin olun.

İletişim Sorunu: Uygun Kablo Bağlantısını Doğrulayın: GE IS200DSFCG1AEB ile kontrol sistemindeki diğer cihazlar arasında iletişim arızası durumunda, Ethernet kablo bağlantısını kontrol ederek bunların sıkı bir şekilde takılı olup olmadığını ve hasarlı olup olmadıklarını belirleyin. Kartın ve bağlı cihazların (IP adresi / alt ağ maskesi / ağ geçidi) iletişim parametrelerinin eşleştiğinden emin olun. İletişim hatası yukarıdaki yöntemlerle çözülemezse, bunun nedeni çoğunlukla iletişim arayüzünde veya kartın yazılımında bir arıza olmasından kaynaklanır, daha fazla hata ayıklama ve sorun giderme işleminin yapılması gerekir.

Uygulama aralığı

Gaz türbini enerji üretim sistemi: GE IS200DSFCG1AEB, gaz türbini hızını ve voltajını vb. izler. Gaz türbinlerinin istikrarlı çalışmasından ve enerji üretim verimliliğinin optimizasyonundan sorumludur ve tüm enerji üretim sürecinin güvenliği ve güvenilirliği için önemli bir garantidir.

Buhar Türbini İzleme: GE IS200DSFCG1AEB, buhar türbini ünitelerinde hız sinyalini ve voltaj girişini işlemek için kullanılır ve buhar türbini düzenlemesi ve buhar türbini korumasıyla ilgilenir. Buhar türbinlerinin dönüş hızını doğru bir şekilde kontrol etmek ve voltaj durumunu izlemek için hayati bir sistem görevi görerek enerji santrallerinde buhar türbinlerinin düzgün ve stabil çalışmasını sağlar.

Endüstriyel Otomasyon Sistemleri: Otomatik üretim süreçlerinde kontrol veya koruma amaçlı sinyaller işlenirken, bu sinyaller bir elemanın hassas kontrolü söz konusu olduğunda ayrı sinyal mimarisinde gönderilebilir. Üretimin otomasyonunu ve akıllı hale getirilmesini sağlamak için diğer bileşenleri düzenleyerek üretim verimliliğinin artmasına ve daha iyi ürün kalitesine yol açar.
