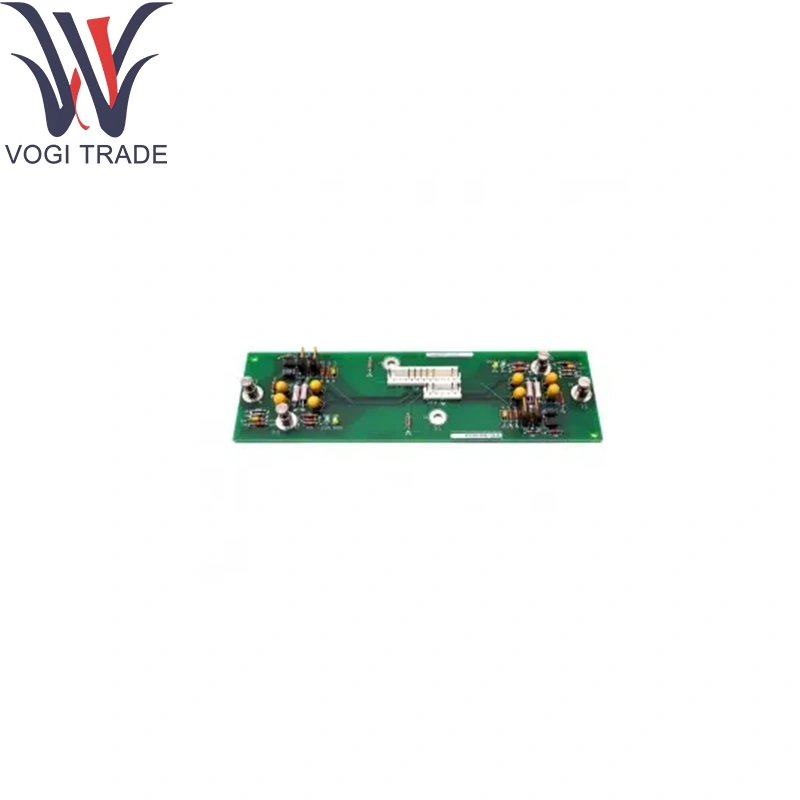

Marka: GEAçıklama: IS200DAMCG1ADurum: YepyeniSertifika: COO Test Raporu Garanti MektubuGaranti: 1 yılEnvanter Miktar: 10Ödeme Süresi: T/TNakliye Limanı: ShenzhenGE IS200DAMCG1A, GE’nin düşük voltajlı inovasyon serisi sürücülerinde son aşama kapı tahrik amplifikatörü olarak işlev görür, kontrol-raf köprü kişilik arayüzü (BPIA) kartı ve IGBT güç cihazları arasındaki arayüz sağlar.
| Üretmek |
Ge |
| Model numarası |
IS200DAMCG1A |
| Sipariş numarası |
IS200DAMCG1A |
| Katalog |
Biz işaret ediyoruz |
| Tanım |
GE IS200DAMCG1A GATE DRIVE Amplifikatörü |
| Menşei ülke |
Amerika |
| HS kodu |
8537101190 |
| Boyut |
233 × 160 × 50mm |
| Ağırlık |
0.32kg |
Teknik parametreler
Fonksiyon: Bir IGBT faz-bacak için kapı sürücüsü amplifikatörü ve arayüzü
Modül Uygulaması: GE IS200DAMCG1A
Çerçeve Derecesi: 250 Bir İnovasyon Serisi Sürücü
IGBT Modülü: Powerrex CM400HA-28H (Kart başına bir üst ve bir alt cihaz)
Güç kaynağı girişi: ± 15 V DC / –7.5 V DC Kontrol Rafından Raylar
Sürücü Çıkışları: GE IS200DAMCG1A Arayüzü aracılığıyla 2 × izole kapı tahrik kanalları
Durum LED'leri: Kart başına 4 (Drive-On Durumu için DS1/DS2 Sarı; DS3/DS4 Green Arızasız gösterge için)
Konektörler:
IS200BPIA Köprüsü Kişilik Arayüzüne Arka Kenar Eşleştirme
Modüller arası kablo demeti için ön panel vidalı terminaller
Koruma ve Yalıtım:
Gate-Drive Galvanik İzolasyon> 1 KV
Gate-Drive malzemelerinde düşük/aşırı voltaj kilitleme
GE IS200DAMCG1A'ya entegre geçici baskılama ağları
Ürün fonksiyonu
GE IS200DAMCG1A, düşük seviyeli kontrol darbelerini IGBT'ler için yüksek akımlı kapı tahrik sinyallerine yükseltir. Drive-On ve Arıza koşullarını yerleşik teşhis yoluyla aktif olarak izler, GE IS200DAMCG1A'nın hem kontrol elektroniğini hem de güç yarı iletkenlerini entegre izolasyon, voltaj süresi ve geçici bastırma ağları yoluyla korumasını sağlar
Çekirdek Destekleme Modülleri
Köprü Kişilik Arayüzü (BPIA):
IS200BPIA Kartını Kontrol mantığını birden çok GE'ye yönlendiren IS200DAMCG1A kartlarına
Kontrol Rafı CPU:
GE IS200DAMCG1A aracılığıyla Gate-Drive komutları yayınlayan İnovasyon Serisi Denetleyicisi
IGBT Meclisleri:
GE IS200DAMCG1A tarafından yönlendirilen CM400HA-28H Faz-bacak modülleri
Uzatma bileşenleri
Koşum Kitleri:
GE IS200DAMCG1A Terminallerinde sonlandırılan önceden kablolu çok çekirdekli kablolar
Yedek LED montajlar:
GE IS200DAMCG1A Diyagnostiği için Yedek Paketler (DS1 - DS4)
Geçici supresyon modülleri:
GE IS200DAMCG1A ile uyumlu saha tarafından değiştirilebilir RC Snubber panoları
Montaj Donanımı:
GE IS200DAMCG1A'nın güvenli kurulumu için VME aksesuarları
Yazılım Desteği
Yapılandırma:
Kontrolör tarafından ayarlanan yerel mantık tahrik parametreleri yok; GE IS200DAMCG1A pasif arayüz olarak hareket eder
Diagnostics:
GE IS200DAMCG1A'dan Arıza Göstergeleri BPIA aracılığıyla kontrolöre yönlendirildi
Dokümantasyon:
GEI-100262A Kılavuzunda Kapsanan Kurulum Prosedürleri (Bölüm 5.3: GE IS200DAMCG1A entegrasyonu)
