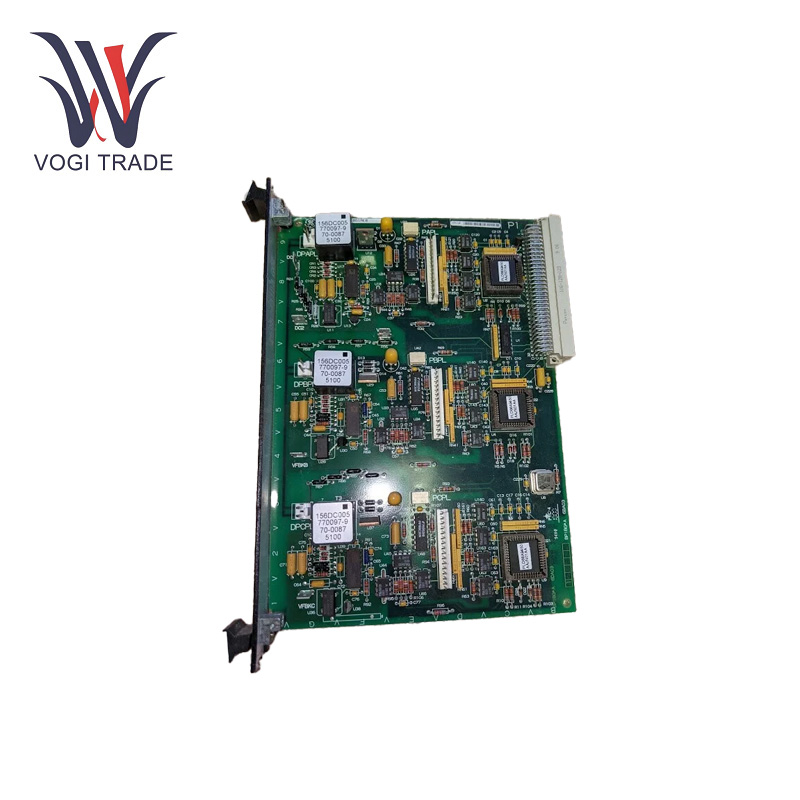

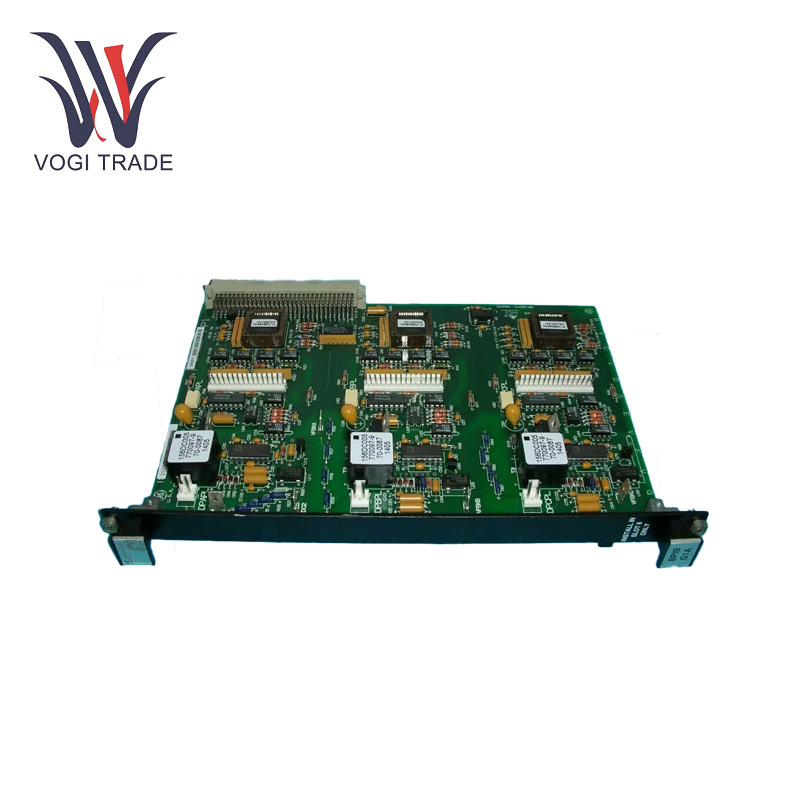

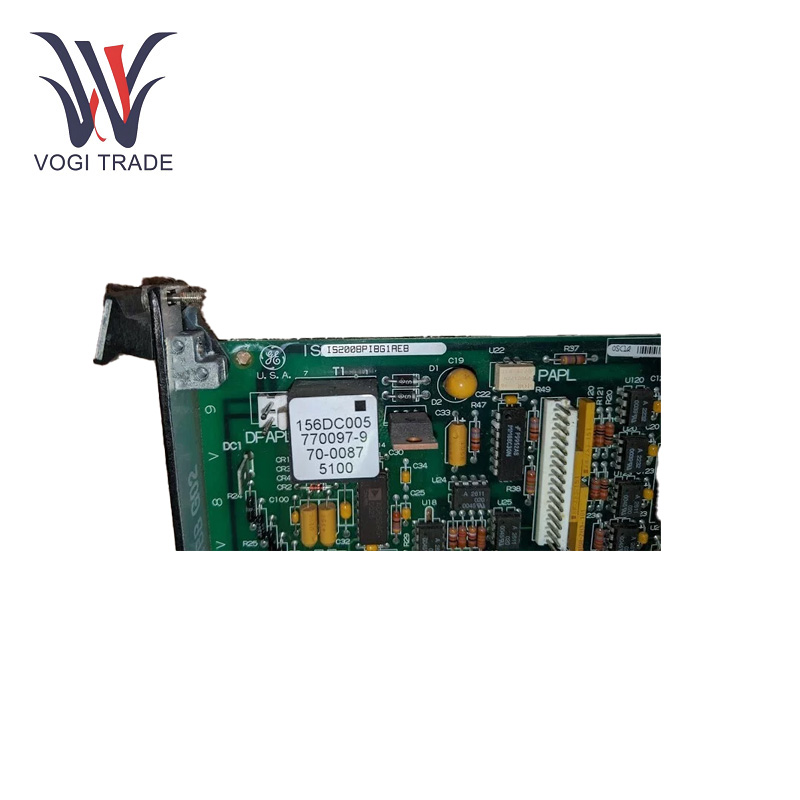

GE IS200BPIBG1AEB

Çalışma Parametreleri

İşlevsel Kısaltma / Kısaltma: BPIB.

DC Bağlantı Gerilimi Geri Beslemesi VCO Aralığı: 0–20 MHz.

Güç Girişi: 17,7 VAC ve 5 VDC.

IGBT Sürücüsüer, IN Power, İZOLASYONLU 5 VDC MAX= 500mA.

SıcaklıkSıcaklık Çalışma Aralığı: O °C ila 60°C.

Depolama Sıcaklık Aralığı: -40°C ~ 85°C.

Nem Aralığı: %5 ila %95.

Ürün Özellikleri

Arıza Yakalama ve Raporlama: GE IS200BPIBG1AEB aynı zamanda kapı sürücü kartları tarafından tespit edilen hataları da yakalayabilir. Ayrıca ilgili işlem birimlerini arıza bilgileriyle uyarır. Her faz için ayrıca her kapı sürücüsü arıza kontrolüne ve her kapı mandalına sahiptir. Sürücü devresiyle ilişkili kalıcı hatalar, bitişik IGBT'ye komut verilen P fazı arıza hattında rapor edilecektir.

GeçitSürücü: IS200BPIBG1AEB, bağlı kapı sürücü kartına giden veya buradan giden mantık sinyalleri için izole 5 VDC besleme ile donatılmıştır. Bu ayrılan voltaj, 17,7 VAC beslemeden türetilir ve sinyal iletim stabilitesinin ve parazit önleme yeteneğinin artmasına olanak tanır.

Kurulum

GE IS200BPIBG1AEB, VME tipi raf montajıdır. Kartın arka kenarındaki P1 konektörü rafa bağlantısını kolaylaştırır. Dar bir ön kaplama, kartı VME rafında yerinde tutmak için klipsleri tutar. Kartta ayrıca çeşitli IGBT kartlarına bağlantı için altı fiş konnektörünün yanı sıra faz A, faz B, faz C, DC bağlantısı pozitif ve DC bağlantısı negatif sinyallerini algılamak için ön ön panelin arkasında beş adet bıçaklı konnektör bulunur.

Sorun giderme

Sinyal çıkışı yok: GE IS200BPIBG1AEB'den sinyal çıkışı yoksa ilk adımı atmamız gereken, IS200BPIBG1AEB'nin bir parçasını diğerine bağlayan P1 konektörünün doğru şekilde takılıp takılmadığını, kaybolmadığını veya hasar görmediğini kontrol etmektir. Daha sonra, güç kaynağının uygun voltajı verdiğini doğrulayın. Güç kaynağı ve bağlantı normalse, dahili sinyal değerlendirme devresi muhtemelen bu noktada arızalanmıştır ve kart bir profesyonel tarafından değiştirilmeli veya onarılmalıdır.

Nedeninin Açıkça Belirlenemediği Bazı Sorunlar - Takılı kapı sürücü kartlarının çalışıp çalışmadığının tespit edilmesi; kart görünürde bir neden olmaksızın arıza göstergesi gösteriyorsa NABER_NOTIFICATION GE IS200BPIBG1AEB -- Gate Sürücü kartları bazen IS200BPIBG1AEB'nin arızalanmasına neden olabilir. Ayrıca karttaki EPLD cihazlarını da doğrulayın. Ancak EPLD programlamasında veya EPLD çalışmasında bir sorun varsa uygunsuz arıza göstergeleri de ortaya çıkabilir.

Aşırı ısınma: GE IS200BPIBG1AEB'nin aşırı ısınması durumunda, öncelikle ısı dağılımının iyi olup olmadığını ve panelin etrafındaki havalandırma ortamında tıkanma olup olmadığını kontrol edin. Ardından güç kaynağı voltajının çok kararlı olup olmadığına bakın.

Uygulama aralığı

GE IS200BPIBG1AEB en çok gaz türbini kontrolünde, özellikle Mark VI gibi sistemlerde kullanılır. Kart, gaz türbininin başlatılması için özellikle kritik olan ve gaz türbini enerji üretim sistemlerinin performansını ve güvenilirliğini artırmak için çalışan gaz türbininin IGBT sürücüsünü kontrol ediyor.

Buhar Türbini Sistemleri: Buhar türbini kontrol sistemlerine de uygulanabilir. Buhar türbinlerindeki IS200BPIBG1AEB, hız ve güç kontrolü yoluyla performansını optimize ederek buhar türbininin çalışmasını kontrol eden IGBT tahrik köprüsünün sinyal koşullandırması ve arıza izlemesi için kullanılır.

Rüzgar Türbini Otomatik Tahrik Grupları: GE IS200BPIBG1AEB, rüzgar türbini otomatik tahrik düzeneklerinde uygulamaları olan Mark VI serisinin bir parçasıdır. Rüzgar türbini güç dönüşümü ve tahrik sistemlerinin kontrolü ve yönetiminde yer alır ve rüzgar türbinlerinin düzgün çalışmasını ve etkili güç üretimini sağlar.
