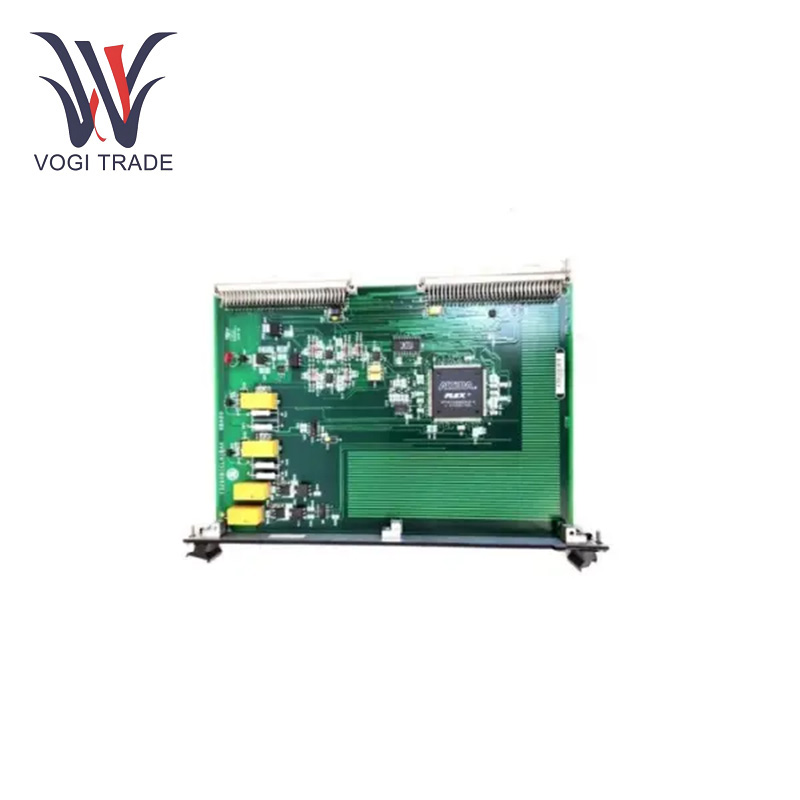

GE IS200BICLH1BBA

Çalışma Parametreleri

Güç Kaynağı Gerilimi: IS200BICLH1BBA, 5V DC güç kaynağıyla çalışır.

Giriş ve Çıkış Hassasiyeti: Kart, voltaj (VIN) ve 4-20 mA sinyalleri de dahil olmak üzere esnek giriş ve çıkış konfigürasyonlarını destekler ve çeşitli harici cihaz ve sistemlerle entegrasyona olanak tanır.

Çalışma Sıcaklığı Aralığı: -20°C ila +60°C.

Koruma Seviyesi: IS200BICLH1BBA, enerji üretimi ve endüstriyel sektörlerdeki türbin kontrol uygulamalarında güvenilir performans sağlayacak şekilde endüstriyel ortamlar için tasarlanmıştır.

Diğer Ayrıntılı Parametreler: Kartta kontrol sinyallerini, alarmları veya diğer sistem işlevlerini yönetmek için dört röle bulunur. Ayrıca kart kimliğini ve revizyon bilgilerini koruyan seri 1024 bitlik bir bellek cihazı içerir.

Ürün Özellikleri

RS-232C aracılığıyla iletişim: Kart RS-232C üzerinden iletişimi destekler. Sürücü sistemleri, kontrolörler ve izleme sistemleri gibi harici cihazlarla veri alışverişine olanak tanır.

Innovation Serisi Sürücü Arayüzü:GE IS200BICLH1BBA, Köprü Kişilik Arayüz Kartı ile Yenilik Serisi Sürücü arasında bir arayüz görevi görerek kesintisiz kontrol ve izlemeyi kolaylaştırır.

Esnek G/Ç Yapılandırması: GE IS200BICLH1BBA, farklı sinyal türlerinin yanı sıra voltaj (VIN) girişlerini veya 4-20 mA sinyallerini de işleyebilir. Bu aynı zamanda türbin operasyonlarını kontrol etmek ve izlemek için çeşitli harici cihazlara bir arayüz sağlar.

Dört Dahili Röle:  Bir ampulü çevirebilen kontrol sinyali genellikle Yerleşik bir röle olacaktır. GE IS200BICLH1BBA'nın. Türbin kontrol uygulamasına rölelerin dahil edilmesi, karta dış sistemlerle iletişim açısından çok yönlülük kazandırıyor.

1024 bit Bellek Cihazı: Karta, kartın kimliği ve revizyon bilgileri gibi önemli bilgileri depolamak için kullanılan seri 1024 bitlik bir bellek cihazı monte edilmiştir. Kartın hafıza kapasitesi, kartın nasıl olduğunu anlamayı ve kartla ilgili sorunları çözmeyi kolaylaştırır.

RTD Sensör Girişleri: Kart, sıcaklık izleme ve kontrol süreçleri için gerekli olan ve türbinlerin çalışması için hayati önem taşıyan dört adet RTD (Direnç Sıcaklık Dedektörü) sensör girişi ile birlikte gelir.

Terminal Bloğu: Saha kablolaması için 24 noktalı terminal bloğu terminali, giriş/çıkış işlemleri için harici cihazlara/sensörlere bağlantıları kolaylaştırır.

Yerel Mark VI Entegrasyonu: GE IS200BICLH1BBA'nın Mark VI sistemi ile uyumluluğu, Mark VI türbin kontrol sistemine kusursuz bir entegrasyon sağlayarak GE IS200BICLH1BBA'nın diğer Mark VI bileşenleriyle uyumlu bir şekilde çalışabilmesini sağlar.

Simplex ve TMR Desteği: Kart, hem Simplex hem de TMR yapılandırmalarını destekleyerek sistemde çeşitli düzeylerde yedeklilik ve güvenilirlik sağlar.

Kurulum

Yuva Uyumluluğu:  Bu GE IS200BICLH1BBA, VME rafının Yuva 5'ine kurulacak şekilde tasarlanmıştır. Kartın Doğru Yerleştirilmesi Doğru Yuvaya Takın.

Kart Konnektörleri: Kart, P1 ve P2 olmak üzere iki konnektör kullanarak arka panele bağlanır ve türbin kontrol sistemine gerekli bağlantıları sağlar.

Bağlayıcı Entegrasyonu:  Bu PIM'de, ge logosu ve kart numarasının yanı sıra montaj ve kurulum için gösterildiği gibi klipslerin bulunduğu boş bir ön panel bulunur.

Uygulama aralığı

Endüstriyel Otomasyon: Fabrikalarda üretim hatlarının kontrolünde yaygın olarak kullanılır. Konveyör bantlarını, robotik kolları ve işleme takımlarını daha hızlı ve doğru bir şekilde kontrol edebilir, üretim verimliliğini ve ürün kalitesini artırabilir. Örneğin bir elektronik montaj fabrikası söz konusu olduğunda, robotik alma ve yerleştirme kollarının konveyör bantlarla (bileşenleri uygun yere yerleştirmek için) koordinasyonunu sağlar.

Güç Üretimi: Enerji santrallerinde kontrol sistemlerinin kullanımı türbin jeneratörlerini, voltaj regülatörlerini, güç dağıtım sistemlerini vb. içerir. Bu, enerji üretiminin ve şebekeye dağıtımının dengelenmesine yardımcı olur. Örneğin, bir rüzgar enerjisi santralinde, güç üretimini en üst düzeye çıkarmak için rüzgar hızı ve yönündeki değişikliklere yanıt olarak türbin kanatlarının eğimi değiştirilebilir.

Petrol ve Gaz Sektörü: Rafinerilerdeki ve sondaj platformlarındaki pompaları, kompresörleri ve valfleri yönetir. Sağlamlığı, yüksek basınç, aşındırıcı sıvılar ve patlayıcı ortamlar gibi zorlu koşullarda çalışmasına olanak tanıyarak kritik görev makinelerinin yıkıcı arızalarını önler. Açık denizdeki bir petrol platformunda ham petrol ve gazın borulara akışını kontrol eder; Sızıntıları önler ve optimum basıncın korunmasına yardımcı olur.

Sorun giderme

IMOK LED Göstergesi: Kart, kartın çalışma durumunu gösteren bir IMOK LED'i ile birlikte gelir. LED, kullanıcının kartta her şeyin yolunda olup olmadığını veya bir şeyin düzgün çalışmadığını hızlı bir şekilde kontrol etmesine olanak tanır, böylece sorun giderme daha kolay olabilir.
