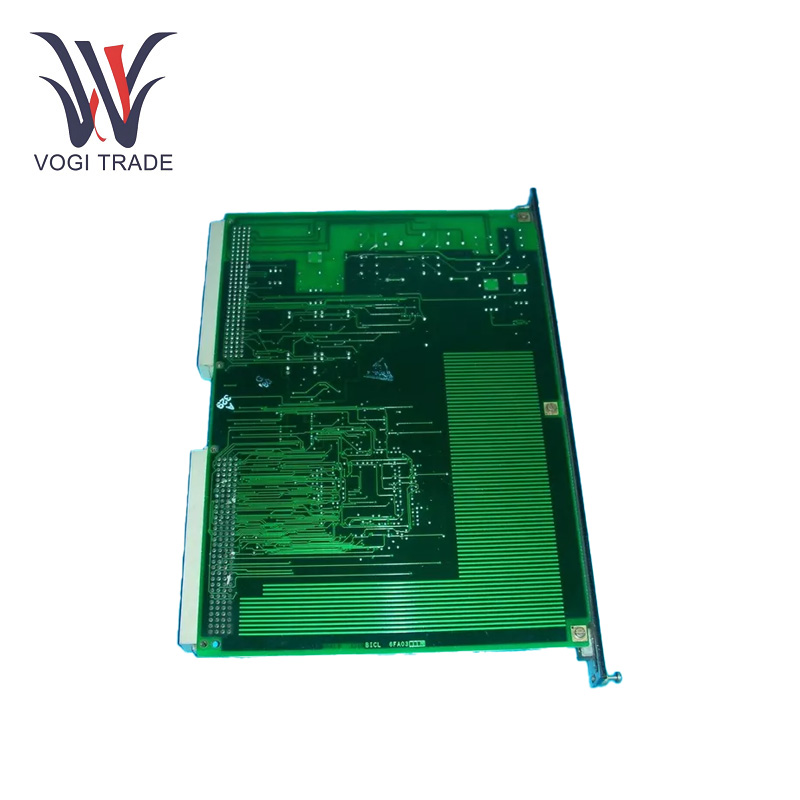

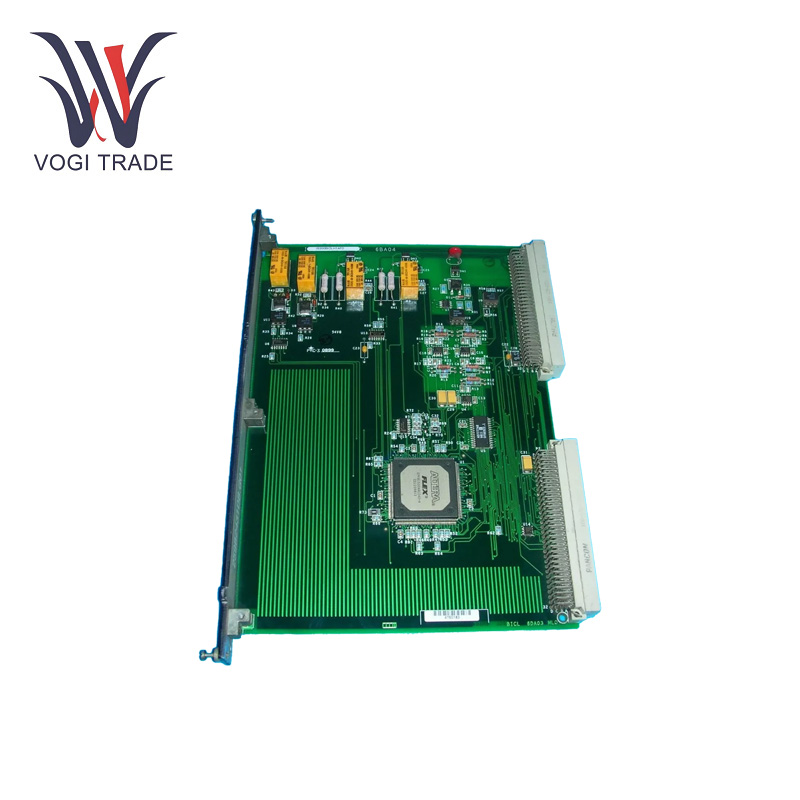

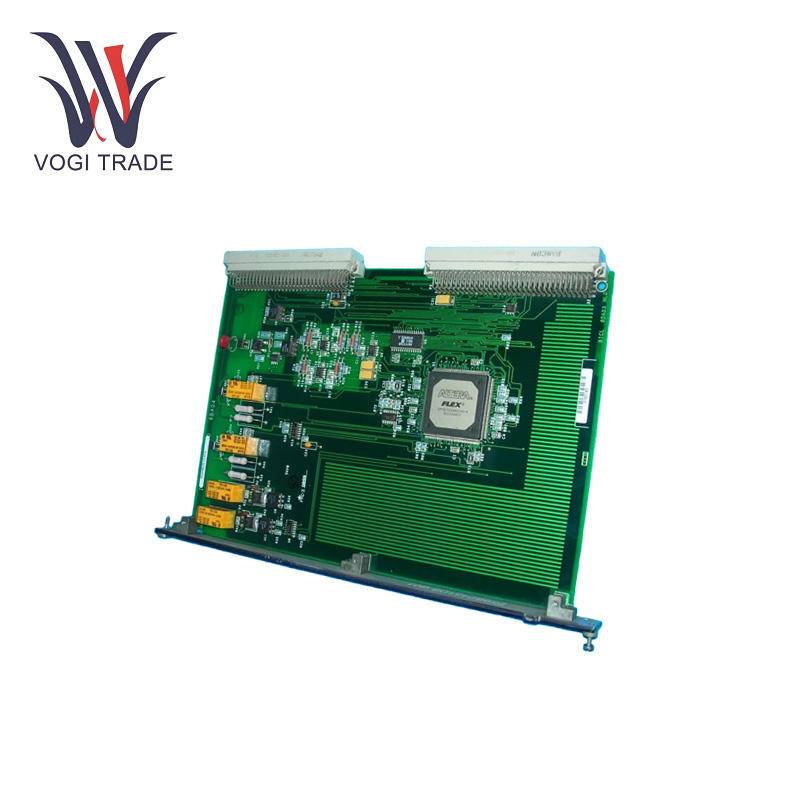

GE IS200BICLH1AFD

Çalışma Parametreleri

Nominal Güç Kaynağı: 24VDC

Çalışma Gerilimi Aralığı: 18 V DC'den 32 V DC'ye

Mevcut Tüketim: Tipik olarak 24 V DC'de 0,5 A (akım, konfigürasyona bağlı olarak değişebilir)

İletişim Bağlantı Noktaları:Ethernet İletişimi: Ethernet üzerinden yüksek hızlı iletişim için Profinet, Ethernet/IP ve Modbus TCP protokollerini destekler.

Seri İletişim: Seri iletişim gerektiren eski cihazlara bağlanmak için RS-232 ve RS-485 bağlantı noktaları.

Giriş Koruması (IP) Derecelendirmesi: Tipik olarak IP20 (muhafazalarda veya kontrol panellerinde iç mekan kullanımına uygundur)

Ürün Özellikleri

Arayüz Köprüleme: GE IS200BICLH1AFD, inovasyon serisi sürücü ana kontrol PCB'si ile çeşitli köprü kişilik arayüzü PCB bileşenleri arasında çok önemli bir köprü görevi görür ve aralarında bir köprü görevi görür. Etkin iletişim ve koordinasyonu kolaylaştırarak sistemin çeşitli bölümleri arasında kontrol sinyallerinin, geri bildirim sinyallerinin ve verilerin aktarımına olanak tanır.

Sıcaklık izleme: Kart, ortam ve köprü sıcaklığı izlemeyi destekler. Kontrol sistemi, sistem sıcaklığını tespit ederek ve elektronik cihazların verimliliğini tahmin ederek aşırı ısınmayı uzaktan önleyebilir.

PWM Hız Kontrolü: GE IS200BICLH1AFD, endüstriyel gaz veya buhar türbini sistemleri içerisinde bağlı olduğu her şeyin (genellikle motorlar ve jeneratörler) hızını da kontrol edebilen darbe genişliği modülasyonlu bir hız kontrol sistemi ile arayüz oluşturabilir.

FkasaDize İşleme:  GE IS200BICLH1AFD, arıza mesajlarını/alarmlarını görüntülemek için panel ve sistem arıza dizilerine bağlanabilir. Böylece operatörler sistemi izleyebilir ve kritik parametreleri gerçek zamanlı olarak görebilir ve buna göre daha fazla düzeltici önlem alabilirler.

Kurulum

Arka Panel Yuvası: GE IS200BICLH1AFD, sürücü aksamındaki belirli bir yuvaya (tipik olarak yuva 5) yerleştirilir. Kartı uygun yuvaya yerleştirin (yanlış bağlantılar yapmayı ve panele zarar vermeyi önlemek için).

Konektör Bağlantısı: Kartın taban plakasındaki P1 ve P2 konnektörleri onu VME tipi rafa bağlar. Bu konektörlerin raftaki uygun yuvalara takılması güvenilir bir elektrik bağlantısı olanağı sağlar.

Anti-statik önlemler: Bileşenleri monte ederken anti-statik önlemlerin alınması önemlidir. Bu, kart üzerindeki hassas elektronik bileşenlere zarar verebilecek elektrostatik boşalmayı önlemek için topraklama kayışı takılması anlamına gelir.

İtici Sekme Kullanımı: Kullanıcı kartı VME rafından çıkarmaya çalışmadan önce bir çıkarma tırnağının kaldırılması gerekir; çünkü bu işlem, kartın uygun bileşenlerini tertibattan ayırmak için gereklidir.

Uygulama Aralığı

Gaz ve Buhar Türbin Sistemleri: Endüstriyel gaz ve buhar türbinlerinin kontrolü, korunması ve izlenmesi için geliştirilen General Electric Mark VI türbin kontrol sisteminin bir bileşenidir. Sistem, bu türbinlerin güvenli ve verimli çalışması için gerekli arayüzleri ve kontrol fonksiyonlarını içerir.

Başvuru: Motorların, jeneratörlerin veya benzer elektrikli cihazların doğru kontrolünün gerekli olduğu çok çeşitli endüstriyel otomasyon senaryolarında GE IS200BICLH1AFD, bir arayüz görevi görebilir ve güvenilir çalışma için gereken kontrol işlevlerini sağlayabilir.

Sorun giderme

Güç Kaynağı Sorunları: Kart çıkmıyorsa, karta ve güç kaynağı modülüne giden güç kaynağı bağlantılarını kontrol ederek başlayın. Güç kaynağının voltajı belirtilen aralıkta olmalıdır. Voltaj normalse, güç kaynağındaki sigortaları veya hasarlı bileşenleri kontrol etmelisiniz.

Sinyal İletim Sorunları: Sinyal aktarımında beklenen değerlerde farklılıklar veya hata mesajları gibi hatalar varsa, konektörlerin ve kabloların doğru şekilde yapıştırıldığını ve herhangi bir kopma veya kısa devre olmadığını kontrol edin.

Sıcaklık İzleme Arızaları:  Sıcaklık izleme işlevi düzgün çalışmıyorsa sıcaklık sensörlerini ve kartla ilgili bağlantılarını kontrol edin. Ekipmanın düzgün çalıştığından ve sıcaklık sensörünün kalibre edildiğinden emin olun.

Arıza dizisi sorunları: Arıza dizisi yönetimi beklendiği gibi çalışmazsa, kart ile arıza dizisi cihazı veya arıza dizisi yönetim cihazı arasındaki bağlantıları kontrol edin. Arıza mesajlarının doğru şekilde iletildiğini ve görüntülendiğini test edin.
