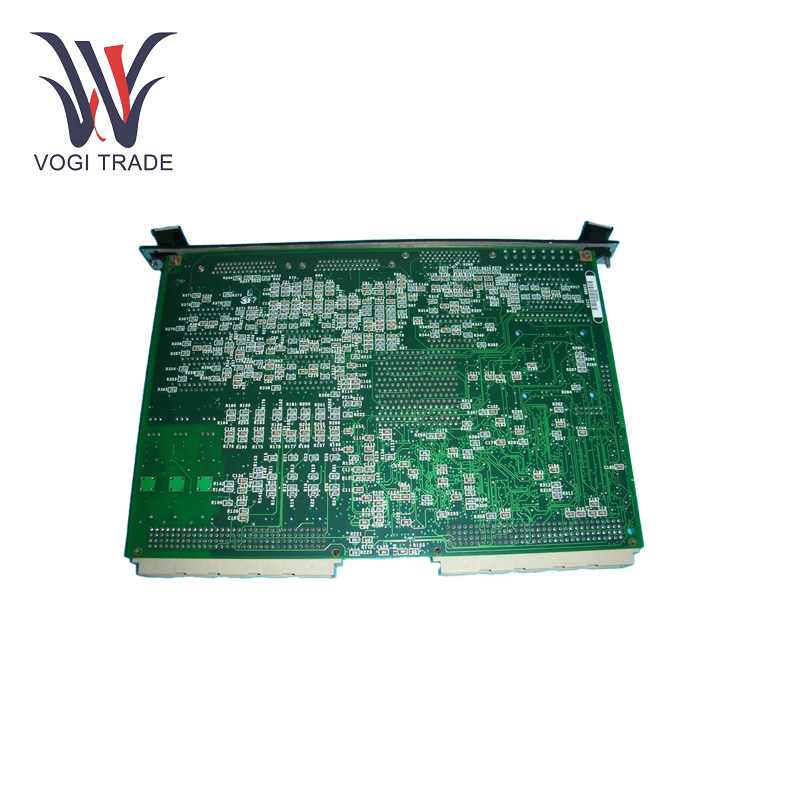

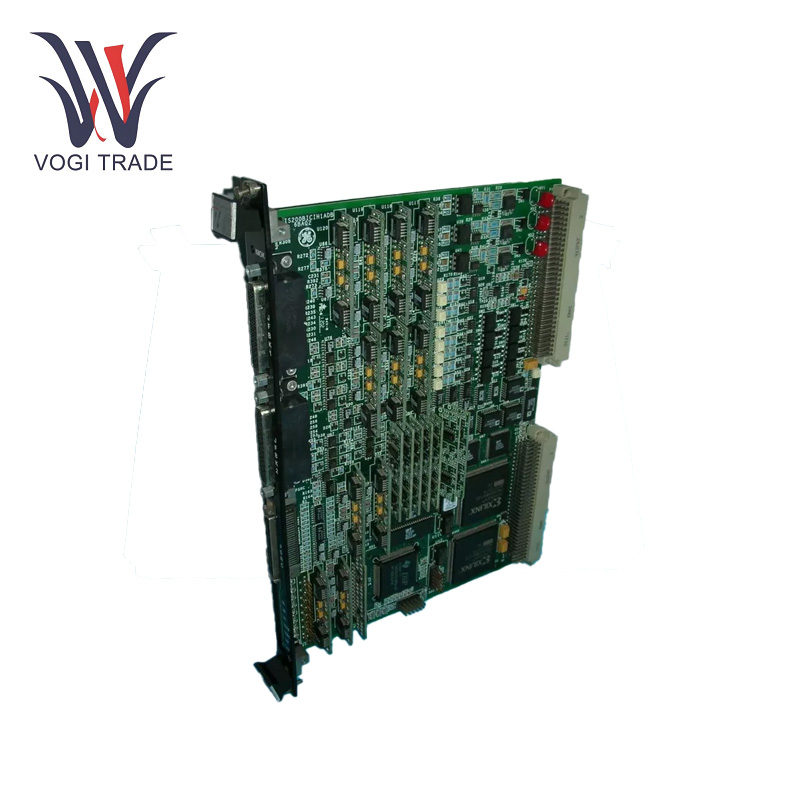

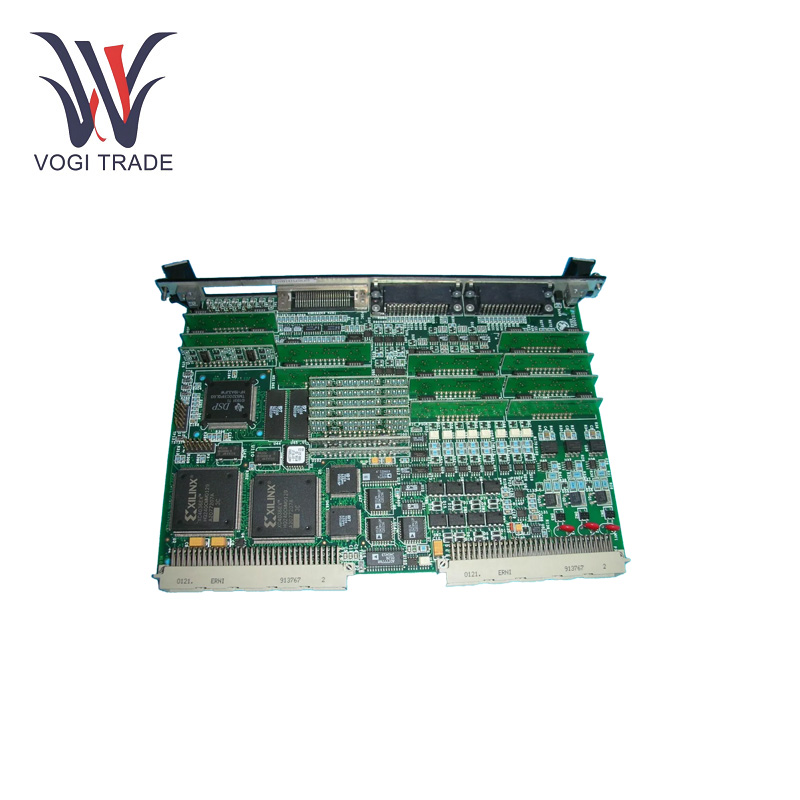

GE IS200BICIH1ADB

Çalışma Parametreleri

Nominal Güç Kaynağı: 24VDC

Çalışma Gerilimi Aralığı: 18 V - 32 V DC

Mevcut Tüketim: Tipik olarak 24 V DC'de 0,5 A (konfigürasyona göre değişir)

Giriş ve Çıkış Tipleri: IS200BICIH1ADB hem seri hem de Ethernet tabanlı iletişim protokollerini destekler.

Seri İletişim:RS-232 ve RS-485 iletişim portları.

Ethernet İletişimi:Gerçek zamanlı veri alışverişi gerektiren modern sistemlere bağlanmak için yüksek hızlı Ethernet iletişimini destekler. Desteklenen iletişim standartları arasında Modbus TCP, Profinet ve Ethernet/IP bulunur.

Giriş Koruması (IP) Derecelendirmesi: Tipik olarak IP20 (iç mekan kullanımına uygundur, muhafazalara veya kontrol panellerine monte edilir)

Ürün Özellikleri

Arayüz Kontrolü: GE Mark VI Turbine Kontrol Arayüzü Kontrolü, GE Mark VI türbin kontrol sistemi için bir arayüz köprüsü kontrol cihazıdır. Saha kablo konnektörleri, farklı kartlardan geri besleme sinyallerini ve kapı kontrol sinyallerini almak ve iletmek için PF BK1, PF BK2 ve PSRC'yi içerir.

Sinyal İşleme:GE IS200BICIH1ADB, analog ve dijital giriş ve çıkışlara sahiptir ve farklı türdeki sinyalleri işleyebilir ve dönüştürebilir. DSPX-1000, yakındaki bir DSPX kartının yardımcı işlemcisi olabilen bir dijital sinyal işlemcisine, mantık işlevleri için kullanılan iki FPGA'ya, PWM zamanlayıcılara ve kontrol ve durum kayıtlarına sahiptir.

Alt Kart Entegrasyonu: GE IS200BICIH1ADB, yüzeyine lehimlenmiş on dokuz ayrı ek karta sahiptir; sekiz DVA A çift voltaj kontrollü osilatör modülü ve on bir analog karşılaştırıcı dahil. Örneğin DVA A kartı iki VCO devresi ve darbe dizisi uyumlu bir çıkış verirken, DVA B kartı 2 kutuplu VCF ve VCA'lar sağlar.

Kurulum

Yönetim Kurulu Kişilerit: GE IS200BICIH1ADB, Innovation Serisi kart rafına kurulum için tasarlanmış bir kart montaj seçeneğidir. CABP kontrol aksamı arka panel kartına arayüz oluşturan P1 ve P2 arka panel konnektörleri.

Konektör Kurulumu: PF BK1 konektörü, PF BK2 konektörü, PSRC konektörü ve diğer ilgili konektörler, işaretlere ve talimatlara uygun olarak ilgili yuvalara veya bağlantı noktalarına takılır.

Kablo Bağlantısı: Cihaz terminalini ürün kılavuzundaki bağlantı şemasına ve bağlantı talimatlarına göre bağlamak için giriş ve çıkış sinyal kablolarını kullanın. Yeterli kablo, bağlantıların doğru olmasını sağlar, böylece sinyal karışması veya bağlantı kopması oluşmaz.

Uygulama Aralığı

Gaz ve Buhar Türbini Kontrolü:GE IS200BICIH1ADB, endüstriyel gaz ve buhar türbini sistemlerini kontrol etmek, korumak ve izlemek için açıkça tasarlanmış GE Mark VI türbin kontrol sisteminin temel bir parçasıdır.

Enerji Üretim Sektörü: GE IS200BICIH1ADB, enerji üretim endüstrisinde, türbinlerin güvenli ve verimli çalışmasını ve enerji üretiminin istikrarını sağlamak için gaz ve buhar türbinli enerji santrallerinde yaygın olarak kullanılmaktadır.

Sorun giderme

İletişim veya Veri Kaybı Yok:Tüm kablo bağlantılarının ve seri kabloların ve Ethernet kablolarının güvenli bir şekilde takıldığından emin olun. İletişim protokolü ayarlarının (IP adresi, baud hızı vb.) düzgün şekilde yapılandırıldığından emin olun. Ağ tanılamalarını veya iletişim kontrollerini gerçekleştirin.

Hatalı Veri İletimi:Seri İletişim Bağlantı Noktaları ve/veya Ethernet Bağlantı Noktalarındaki Bozulmalara Bakın EMI'yi ortadan kaldırmak için tüm kabloların uygun şekilde korunması gerekir. Gerekirse, ToolboxST yazılımını kullanarak kart konfigürasyonlarını değiştirin.

Modül Açılmıyor: Güç kaynağı voltajının gerekli aralıkta (18 V ila 32 V DC) olduğunu doğrulayın. Kablolarda ve konnektörlerde hasar veya gevşek bağlantı olup olmadığını kontrol edin. Kırılmışlarsa yeni sigortalar veya bileşenler takın.

Tanılama Uyarıları: Yerleşik tanılama araçlarını kullanarak arızaları veya hata kodlarını analiz edin. Donanım sorunları varsa donanım bileşenlerini veya kabloları gerektiği gibi değiştirin. İletişim ayarlarının ağ kurulumuyla eşleşip eşleşmediğini kontrol edin.
