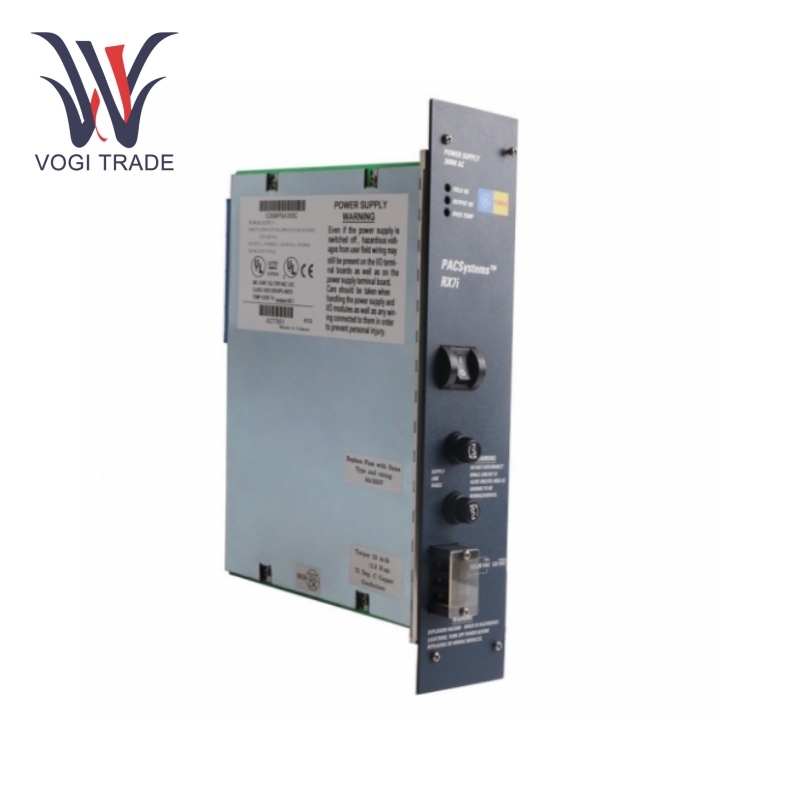

GE IC698PSA100

Kullanım Parametreleri

Giriş Gerilim Aralığı: AC giriş voltajı aralığı 85 ila 264 VAC, nominal voltaj 120/240 VAC ve frekans 47 ila 63 Hz'dir. Ayrıca 125 VDC nominal gerilimle 100-150 VDC DC giriş gerilimi aralığını da kabul eder.

Giriş Gücü: Nominal giriş gücü 125 watt ve maksimum nominal güç 150 watt'tır. Çıkış Gerilimi ve Akımı-Aşağıdaki üç çıkış gerilimini sağlar: 5,1 VDC, 0-20 amp; +12 VDC, 0-2 amper; -12 VDC, 0-1 amper. Tüm 3 çıkışın maksimum toplam çıkış gücü 100 watt'tır.

Başlatma Süresi ve Bekletme Süresi: Bu modülün DC çıkışına müdahale etmemesi koşuluyla başlatma süresi en az 15 milisaniyedir; DC gücü kapalıyken tutma süresi en az 5 milisaniyedir.

İzolasyon ve Güç Faktörü: İzolasyon, 0,99 dakikalık güç faktörüyle 1500 VDC olarak derecelendirilmiştir.

Çalışma Sıcaklığı: Çalışma sıcaklığı aralığı 0 ila 60 santigrat derecedir ve Sınıf 1, Bölüm 2 ortamlarda çalışmak üzere onaylanmıştır.

Ürün Fonksiyonları

Güç Fonksiyonu: GE IC698PSA100'ün birincil işlevi, bağlı olduğu PACSystem RX7i'yi oluşturan bileşenlere arıza sürekliliği sağlayacak şekilde güç sağlamaktır. CPU, G/Ç modülleri ve iletişim modülleri dahil diğer modüllerin çalışması için uygun DC voltajını sağlar.

Sinyal İletimi: GE IC698PSA100, tüm lojik seviye sinyallerini sistem arka paneli üzerinden diğer modüllere ileterek bu bileşenler arasında iletişim ve veri alışverişini sağlar.

Koruma Fonksiyonu: GE IC698PSA100 aşırı gerilim ve aşırı akıma karşı aktif koruma sağlar. Örneğin, 5,7 ila 6,7 ​​volt aralığında +5 VDC için aşırı gerilim koruması, +5 VDC çıkışında 21A akım limiti, +12 VDC çıkışında 2,5A ve -12 VDC çıkışında 3,5A akım limiti vardır; elektrik arızası durumunda hasara karşı korunur.

Durum Göstergesi: Saha Normal, Çıkış Normal, Aşırı Sıcaklık LED'leri, operatöre güç sisteminin anlık durumu ve sistem durumu hakkında bilgi veren, hızlı teşhis ve sorun gidermeye olanak sağlayan göstergelerdir.

Anahtar Fonksiyonu: Ön tarafta bulunan anahtar, AC hat girişini bozmadan kanal çıkışını kaldırmak veya etkinleştirmek için bir araçtır ve sistem yapılandırması ve bakımı için esneklik sağlar.

Ürün Uygulamaları

Üretme: GE IC698PSA100; montaj hattı, işleme merkezi veya robotik çalışma hücresi gibi bir üretim hattının kontrol sistemine güç sağlar. Bunlar, üretim verimliliğini ve ürün kalitesini artırmak amacıyla kontrol veya PLC sistemlerine, sensörlere, aktüatörlere ve çeşitli otomasyon ekipmanlarına yardımcı olmak için kullanılan sağlam ve güvenilir güç kaynaklarıdır.

Proses Endüstrileri: GE IC698PSA100, kimya, ilaç ve gıda işleme uygulamalarına yönelik dağıtılmış kontrol sistemlerinin önemli bir bileşenidir. Bu, temel olarak kontrolörlere, giriş/çıkış kartlarına ve diğer saha cihazlarına, bu süreçlerin çalışması sırasında sıcaklığı, basıncı, akışı ve seviyeyi izleyip kontrol etmek için güç sağlar, sıkı kalite ve düzenleme gerekliliklerini karşılarken üretim sürecinde istikrar ve güvenlik sağlar.

Güç Üretimi: GE IC698PSA100 jeneratörlerin, transformatörlerin ve bazı elektrikli ekipmanların kontrol sistemlerine güç sağlar. Güç üretim sürecinin sorunsuz bir şekilde izlenmesini sağlamak için rölelere, ölçüm cihazlarına ve diğer kontrol ekipmanlarına gerekli DC gücünü yeterli güçle sağlar, böylece güç sisteminin kararlılığını ve güvenilirliğini optimize eder. Akıllı Binalar: HVAC kontrolü, aydınlatma kontrolü ve erişim kontrolü dahil olmak üzere bina yönetim sistemlerine güç sağlar. Bu, enerji tüketimini azaltmaya, bina sakinlerinin konforunu sağlamaya ve bina güvenliğini artırmaya yardımcı olur.
