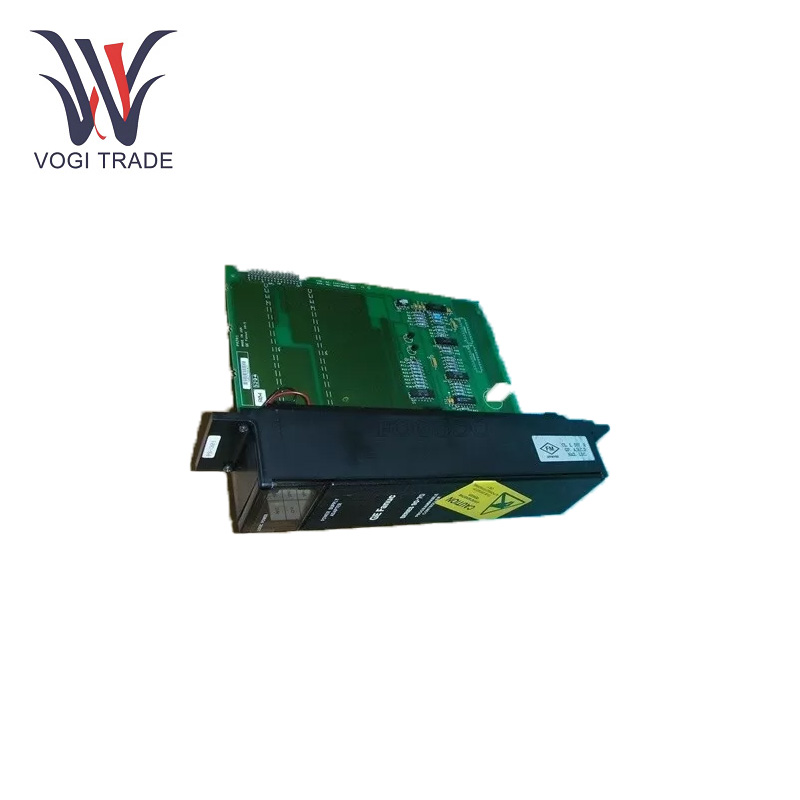

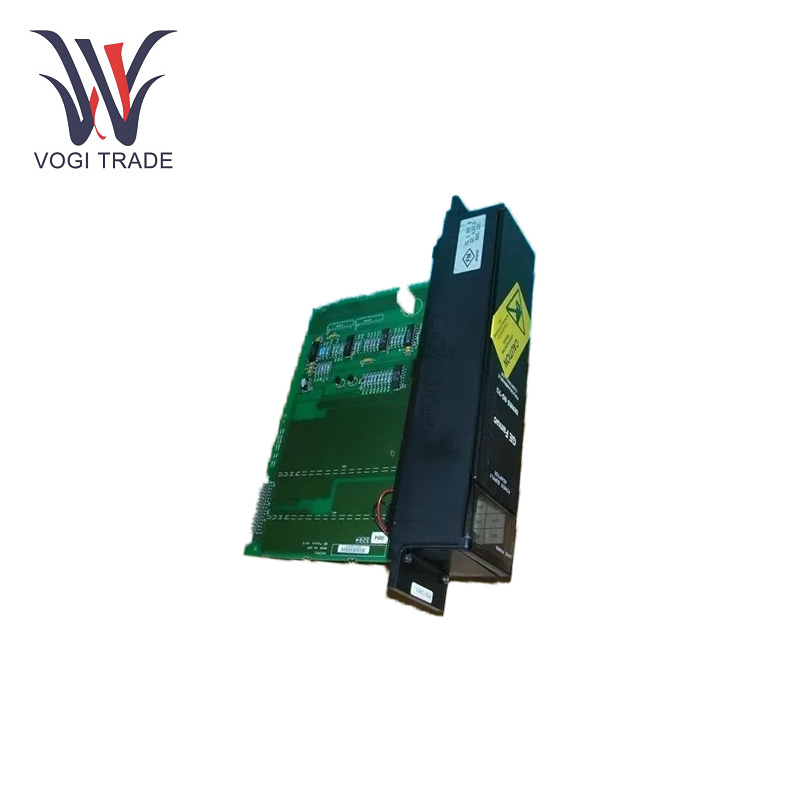

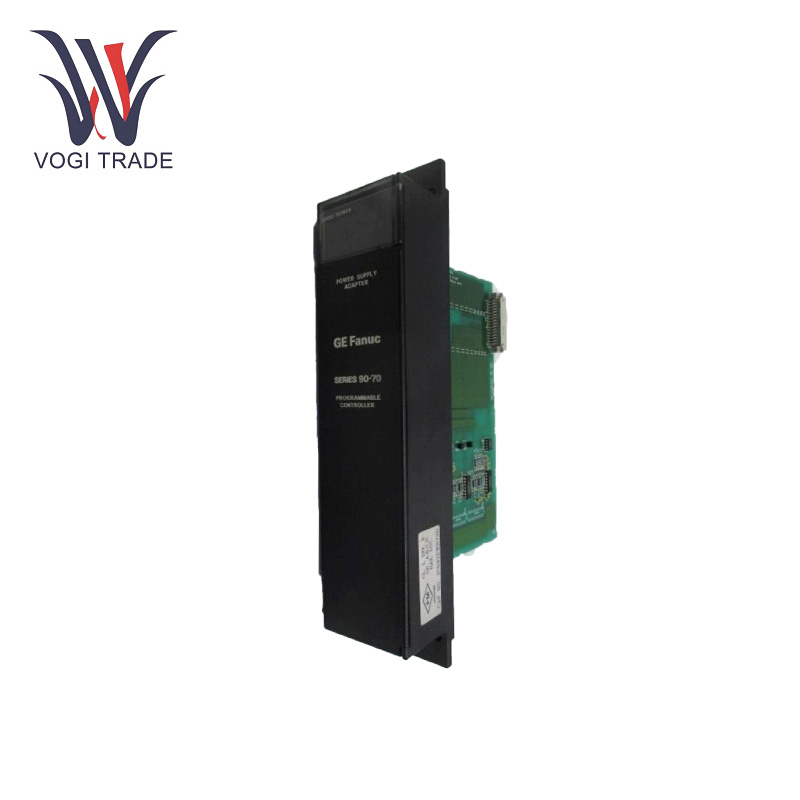

GE IC697PWR720

Giriş Gerilimi:Nominal 24 VDC

Menzil: +21 VDC'den +32 VDC'ye

Çıkış Gerilimi: +5 VDC (Regüleli) +12 VDC (Regüleli) -12 VDC (Regüleli)

Güç Kullanımı:Maksimum Giriş Gücü: 156 Watt

Çıkış Gücü: 90 Watt

Giriş Akımı:24 VDC giriş kaynağından yaklaşık 6,5 A çeker.

Çıkış Akımı: +5 VDC: 10 A (maksimum +12 VDC: 1 A (maksimum) -12 VDC: 1 A (maksimum)

RipPle ve Gürültü:+5 VDC Çıkış: <50 mV tepeden tepeye

+12 VDC ve -12 VDC Çıkışlar: <100 mV tepeden tepeye

Ürün Özellikleri

Aşırı Gerilim Koruması: Aşırı gerilim korumasını entegre ederek güç kaynağına ve bağlı modüllere aşırı gerilim zararını önleme.

Kısa Devre Koruması: Dahili kısa devre koruması, bağlı yükteki herhangi bir kısa devre nedeniyle güç kaynağını hasara karşı korur.

Aşırı Akım Koruması: Her çıkış için entegre aşırı akım koruması sağlanarak çıkış akımının, güç kaynağına veya diğer sistem bileşenlerine zarar verebilecek güvenli bir değeri aşması önlenir.

Termal Kapatma:Güç kaynağı, aşırı ısınma nedeniyle üniteyi kapatabilecek termal korumaya sahiptir.

Stabilize Çıkış: Modül optimize edilmiş voltaj düzenleme yöntemlerini içerir. GE IC697PWR720, giriş voltajında ​​veya yükte bir değişiklik olsa bile çıkış voltajını düzenleyebilir. Bu istikrarlı çıkış, doğru çalışma için sabit güce ihtiyaç duyan hassas elektronik parçalar için önemlidir.

LED Durum Göstergeleri: GE IC697PWR720, güç kaynağının çalışma durumunu gösteren net LED göstergelere sahiptir. Örneğin, yeşil bir LED normal çalışmayı temsil edebilir, kırmızı LED bir arızayı veya bazı anormal durumları gösterebilir; bu da teknisyenlerin sistemin çalışma durumunu görsel olarak hızlı bir şekilde tanımlamasına yardımcı olabilir.

Kurulum

Mekanik Tesisat:GE IC697PWR720, standart endüstriyel raflara kurulum için tasarlanmıştır. Çakraya uyarlanabilir, raf dosya formatları ve braketler içerir. Tamamen itmeye yardımcı olması için bir veya iki düz çubuk düşünün ve onu tutmak için doğru vidaları kullandığınızdan emin olun; zamanla gevşek çalışmasını istemezsiniz ( ve muhtemelen titreşim nedeniyle).

Elektrik Tesisatı: Güç giriş kablolarını bağlarken, verilen kablo bağlantı şemalarını dikkatle izleyin. Mevcut yükü taşımak için uygun kablo ölçülerini kullanın. Çıkış bağlantıları için alıcı cihazlara doğru polariteyi bağladığınızdan emin olun. Güvenli ve güvenilir bir bağlantı sağlayan terminal bloklarının veya konektörlerin kullanılması tavsiye edilir.

Kurulum Ortamı: Modülü, modülle uyumlu uygun sıcaklık ve nem seviyesine sahip bir ortama kurduğunuzdan emin olun. Genellikle -20° ila +60° arası ılıman bir aralıkta ve %5 ila %95 (yoğuşmasız) bağıl nem aralığında çalışması beklenir. Tozlu, aşındırıcı gazlı, güçlü elektromanyetik alanlı ortamlarda kullanmayınız.

Uygulama Aralığı

Endüstriyel Kontrol Sistemleri: Fabrikalarda GE IC697PWR720, Programlanabilir Mantık Denetleyicileri (PLC'ler), giriş/çıkış modülleri, kontrol bileşenleri vb. gibi Programlanabilir Mantık Denetleyicilerine güç sağlar. Sabit bir enerji kaynağı sunarak otomatik üretim hatlarının sorunsuz çalışmasını kolaylaştırır.

Robotik ve Otomasyon Hücreleri: GE IC697PWR720, robotik kollar, otomatik yönlendirmeli araçlar (AGV'ler) ve diğer robotik sistemler için gerekli gücü sağlar. Bu makinelerin düzgün çalışması için hareketli parçaların doğru çalışabilmesi için kararlı voltaj çıkışı sağlanır.

Proses Kontrol Uygulamaları: Ekipmanın hassas kontrolünü gerektiren kimya, ilaç ve gıda işleme gibi endüstrilerde kullanılır; sensörlere, aktüatörlere ve kontrolörlere güç sağlar. Yeniden kullanılabilir olması, üretim sürecinde istikrar ve doğruluğu garanti eder.

Sorun giderme

No Güç Çıkışıt:Harici güç kaynağının +21 VDC ile +32 VDC aralığında olduğundan emin olun. Tüm bağlantıları kontrol ederek düzgün takıldıklarını ve yapılandırıldıklarını doğrulayın. Arıza durumları için adaptördeki durum LED'lerini kontrol edin.

Aşırı Gerilim Korumasının Etkinleştirilmesi: Adaptörün aşırı voltaj koruması varsa, giriş voltajı öngörülen aralığı aştığında, aralık dışındaki girişler çıkışları kapatacaktır. Buharlaştırıcı kartlarını test edin — Girişe uygulanan voltajın izin verilen limit dahilinde olduğundan emin olun. Aşırı voltaj durumu varsa, önce onu normale getirin ve ardından sistemi sıfırlayın.

Yetersiz Güç Dağıtımı: Bağlı modüllerin toplam güç gereksiniminin adaptörün güç çıkış kapasitesini aşmadığından emin olun. Bağlı modülleri, yüksek akım çekilmesine neden olabilecek herhangi bir kısa devre veya arıza açısından inceleyin.
