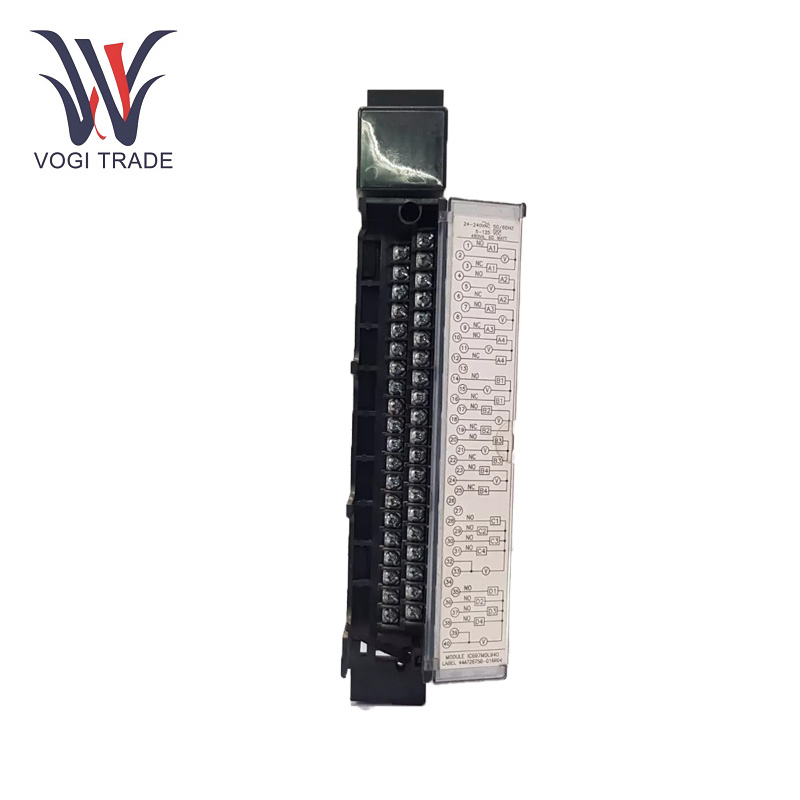

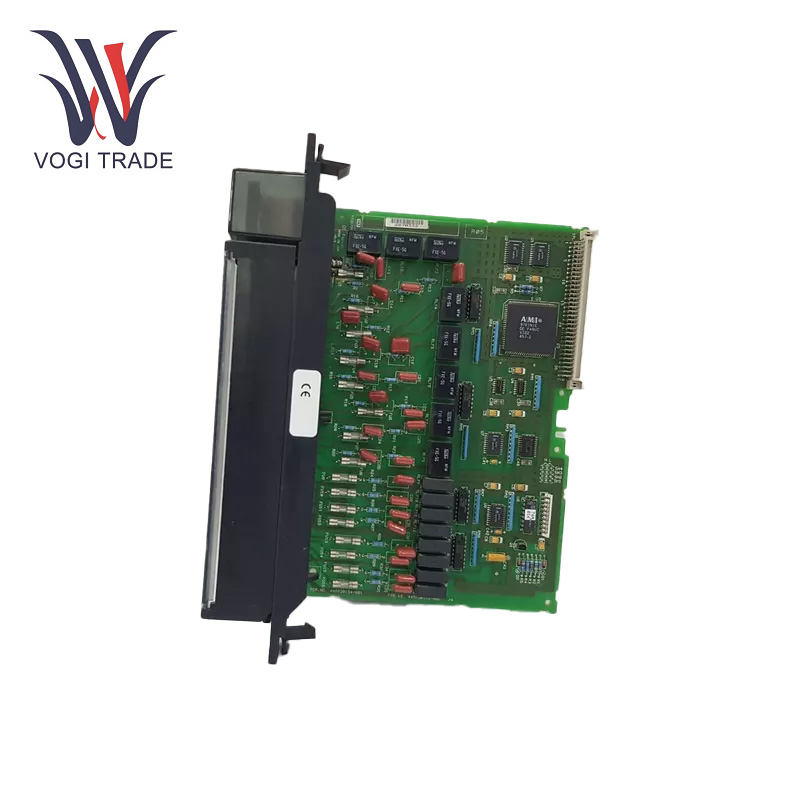

GE IC697MDL940

Çalışma Parametreleri

Nominal Gerilim: 120/240 VAC veya 5/24/125 VDC.

Çıkış Sayısı: 8 adet izole Form C (SPDT) röle ve 8 adet Form A (SPST) röleden oluşan 16 çıkış.

Maksimum Yük Akımı:

120/240 VAC veya 24 VDC'de nokta başına 2 Amper.

125 VDC'de nokta başına 0,2 Amper.

Güç Tüketimi: Arka paneldeki 5V baradan 750 mA çeker.

Anahtarlama Frekansı: Endüktif yükler için dakikada 20 çevrime kadar.

Asgari Yük: Güvenilir çalışmayı sağlamak için 10 mA.

Inamaziyon Gerilimi: Saha tarafı ile lojik taraf arasında 1500 Volt, sağlam izolasyon sağlar.

Ürün Özellikleri

Röle Çıkışları: Çeşitli saha cihazlarını kontrol etmek için 8 Form C ve 8 Form A röle çıkışı.

Koruma: Çıkış devresi donanımlı RC durdurma devreleri, şok direnci. Nokta başına flaş, aşırı akım koruma elemanı olarak entegre edilmiştir.

Harici Güç Gerekmez: Yalnızca modül tarafından çalıştırılır, harici güce ihtiyaç yoktur.

Yüksek Hızlı Sinyallerde İşlemler: GE IC697MDL940, çok sayıda dijital ve analog sinyali anında algılamak için geliştirildi. Karmaşık endüstriyel otomasyon kurulumlarında, birden fazla sensör ve aktüatörün sıklıkla ileri geri iletişim kurması gerekir. Farklı cihazlardan sinyaller alıp bunları operasyonel komutlara dönüştürebiliyor

Çok Yönlü G/Ç Yapılandırması: Giriş ve çıkış kanalları ayarlanabilir. Kullanıcılar konfigürasyonları uygulama ihtiyaçlarına göre değiştirebilirler. GE IC697MDL940, ister ayrık kontrol için dijital G/Ç, ister sürekli değişken izleme için analog G/Ç olsun esneklik sağlar.

Hata Toleransı ve Artıklık: Belirli hataya dayanıklı mekanizmalarla donatılmış olup, sinyallerde veya dahili bileşenlerde mevcut olan hataları tespit edebilir. Dikkat çekici bir arıza olması durumunda GE IC697MDL940, sınırlı fonksiyonla devam etme veya operatör için sesli alarm verme kapasitesine sahiptir. Kontrol sisteminin güvenilirliği yedeklilik özellikleriyle desteklenir.

Kurulum

Hazırlık: Elektrik tehlikelerini önlemek için kurulumdan önce PLC rafının gücünün kapalı olduğundan emin olun. Ancak modülün 90-70 Serisi PLC rafındaki boş bir yuva için olması gerekir.

Monte etmek için: Modülü hedef yuvanın üzerinde tutun ve bir tık sesi duyuncaya veya aşağı doğru hissedene kadar sertçe aşağı doğru itin. Yerinden çıkmasını veya depremleri önlemek için modülü insan gücü veya kilitleme mekanizmasını kullanarak koruyun.

Saha Kablolaması:Tabii ki kurulumcu saha cihazlarını bağlamak için çıkarılabilir bir terminal panosuna sahipse, tüm bağlantıları güvenli bir şekilde yaptığınızdan emin olun. Doğru kutup ve çalışmayı sağlamak için kullanım kılavuzundaki bağlantı şemasına bakın.

Güç-Up: Kurulum ve kablolama tamamlandıktan sonra PLC rafına güç verin. Düzgün çalıştığından emin olmak için modülün durum ışıklarını kontrol edin.

Uygulama Aralığı

Otomotiv İmalatı: Otomotiv üretim tesislerinde robotik kaynak makinelerinin, montaj hattı konveyörlerinin ve kalite kontrol sistemlerinin kontrolünde GE IC697MDL940 kullanılmaktadır. Bu bileşenlerin çalışma şeklini koordine ederek araçların verimli bir şekilde üretilmesine yardımcı olur.

Havacılık ve Uzay Endüstrisi:Havacılık ve uzay üretimi ve testlerine yönelik hassas makinelerin ve enstrümantasyonun kontrolünü yönetebilir GE IC697MDL940, hassasiyet ve güvenilirliğin çok önemli olduğu ortamlarda basınç, sıcaklık ve konum gibi değişkenleri gözlemler ve düzenler.

Endüstriyel Robotik:GE IC697MDL940, robot kontrolörü ile robotik çalışma hücresindeki harici sensörler ve aktüatörler arasında bir arayüz görevi görür. Bu, robotun ortamdaki değişikliklere uyum sağlamasına ve karmaşık görevleri büyük bir doğrulukla yerine getirmesine olanak tanır.

Sorun giderme

Modül Yanıt Vermiyor:Modülün PLC rafına doğru şekilde kurulduğunu ve güvenli bir şekilde yerleştirildiğini doğrulayın.PLC rafına enerji verildiğinden emin olmak için güç kaynağını kontrol edin.

Çıkış Kanalı Arızası: Saha kablolarını gevşek bağlantılar veya kablo hataları açısından kontrol edin. Bağlı saha cihazının doğru şekilde çalıştığını doğrulayın. Arızalı çıkışa ait sigortayı kontrol edin ve atmışsa değiştirin.

Aralıklı Çalışma:Her çıkışa bağlı yükün belirtilen akım değerlerini aşmadığından emin olun. Performansı etkileyebilecek aşırı titreşim veya aşırı sıcaklıklar gibi çevresel faktörleri inceleyin. Özellikle endüktif yükler için modülün yetenekleri dahilinde olduğundan emin olmak için anahtarlama frekansını gözden geçirin. .
