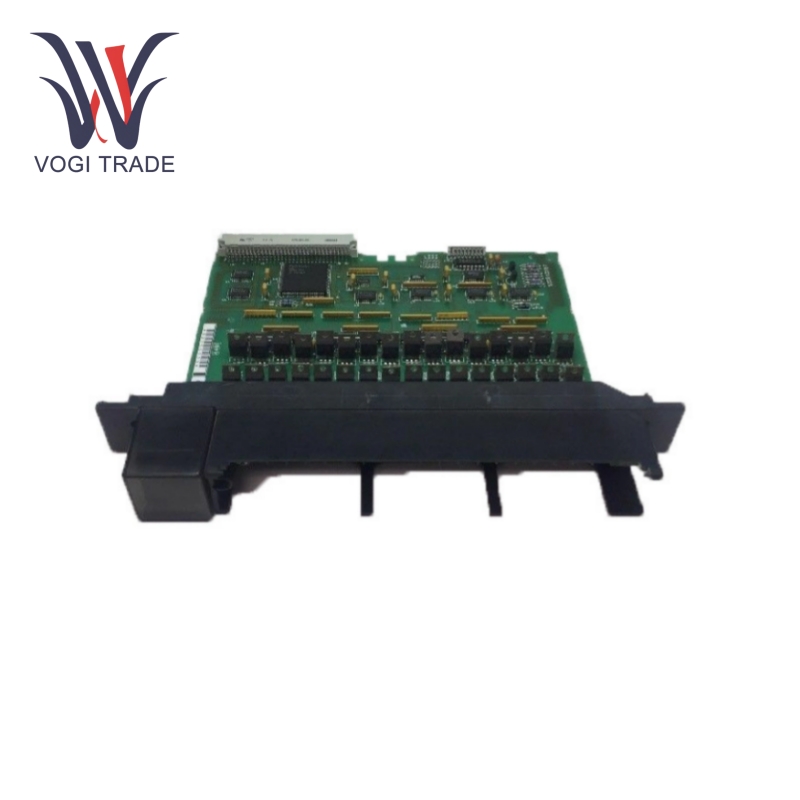

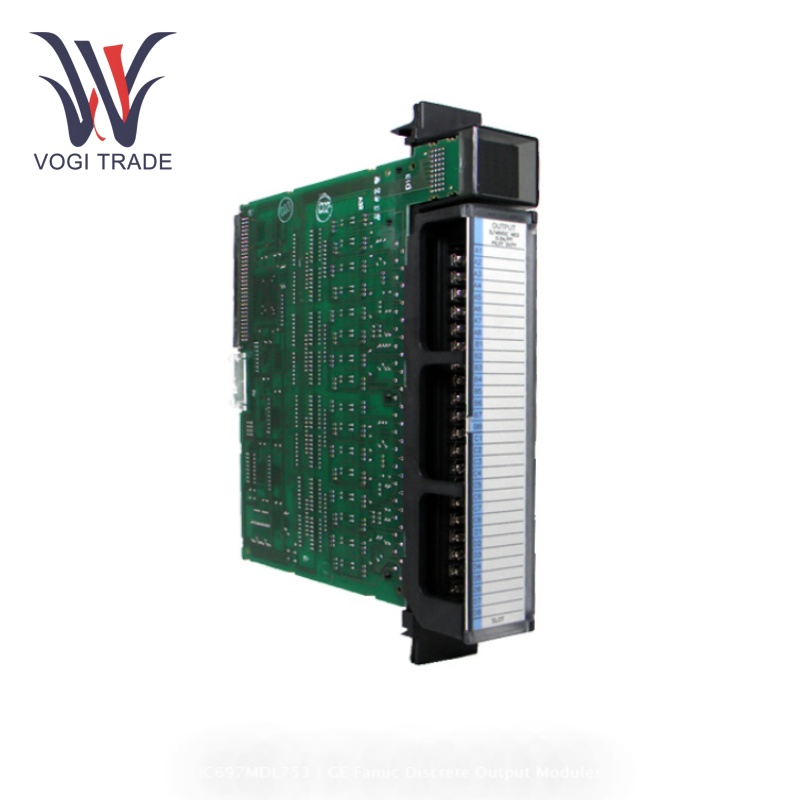

GE IC697MDL753

Kullanım Parametreleri

Nominal Gerilim: GE IC697MDL753'ün nominal voltajı 5 volt veya 10-60 volt arasındadır. Bu nedenle farklı endüstriyel otomasyon sistemlerinin ve alanlarının farklı güç kaynağı gereksinimlerini esnek bir şekilde karşılayabilecek bir voltaj değerine sahiptir.

Çıkış Sayısı: GE IC697MDL753, her biri on altı noktadan oluşan iki izole otuz iki çıkış noktasına sahiptir. Bu konfigürasyon, daha esnek kontrole ve farklı harici cihazlara bağlantıya olanak tanır.

5 VDC'den başlayarak her noktanın çıkış akımı 16 mA; 10-60 VDC olduğunda her nokta grup başına 4 ampere kadar 0,5 amper çıkış sağlayabilir. Bu, farklı akım miktarlarıyla farklı yüklerin gerçekleştirilebilmesini sağlar.

Gerekli Akım: Modülün kendisi 0,25 amper akım gerektirir; Tüm sistemin güç kaynağını tasarlarken bu parametre dikkate alınmalıdır.

Ürün Fonksiyonu

Sinyal Çıkışı: 32 noktalı çıkış modülü, çıkış dijital sinyalleri, röleler, solenoid valfler, gösterge ışıkları vb. gibi harici cihazları kontrol eder. Negatif lojik çıkış tasarımı, endüstriyel kontrol sistemlerindeki bu tür modüllerin ortak kontrol mantığına uygundur ve arayüz oluşturmayı kolaylaştırır diğer bileşenlerle.

İzole çıkış: İki set izole çıkış noktası, devrelerin birbirine karışmasını etkili bir şekilde önleyebilir, kontrol sisteminin güvenilirliğini ve kararlılığını artırabilir. Bu izolasyon işlevi, birden fazla elektrikli cihazın bulunduğu ve güçlü elektromanyetik girişime maruz kalan karmaşık endüstriyel tesislerde gereklidir.

Geniş voltaj uyarlanabilirliği: 5 V DC ve 10 ila 60 V DC'de çalışmasına olanak tanır; bu, çeşitli voltaj seviyelerindeki kontrol devrelerine dahil edilebileceği anlamına gelir; tasarım karmaşıklığı ve sistem maliyetleri büyük ölçüde azaltılır ve sistem yükseltme ve genişletme esnekliği de iyileştirilir.

TTL seviyesi uyumluluğu: Cihazın devresi TTL seviyesinde çalışır, böylece daha basit giriş/çıkış bağlantıları ve özlü sinyal işleme için diğer TTL uyumlu dijital devreler veya cihazlarla doğrudan arayüz oluşturabilir.

Uygulama alanları

Endüstriyel otomasyon: GE IC697MDL753, montaj hatları, malzeme taşıma sistemleri ve robot kontrol sistemleri gibi endüstriyel otomasyon sistemlerinin çeşitli uygulamalarında yaygın olarak kullanılmaktadır. PLC tarafından kontrol edilen farklı aktüatörlerin işlevleri aracılığıyla komutları kabul eder ve yanıt verir, böylece üretim sürecini otomatikleştirir.

Proses kontrolü: GE IC697MDL753, kimya, ilaç ve gıda işleme gibi proses endüstrilerinde malzemelerin veya sıvıların akışını, sıcaklığını ve basıncını düzenlemek için vanaları, pompaları ve motorları kontrol edebilir, böylece stabilite ve üretim kalitesi sağlar.

Bina otomasyonu: Bina yönetim sistemlerindeki aydınlatma, iklimlendirme, havalandırma ve diğer ekipmanların kontrol edilmesi için uygulanır, böylece bina ortamlarının farklı programlara, kullanım koşullarına ve çevresel parametrelere göre akıllı kontrolü sağlanabilir, böylece enerji verimliliği ve kullanıcı konforu artar.

Güç dağıtımı ve kontrolü: Devre kesiciler ve kontaktörler gibi güç ekipmanlarını kontrol etmek için güç dağıtım sisteminin kullanılması, güç şebekesinin uzaktan kontrol ve koruma işlevlerini gerçekleştirebilir ve güç kaynağının güvenilirliğini ve emniyetini artırabilir.
