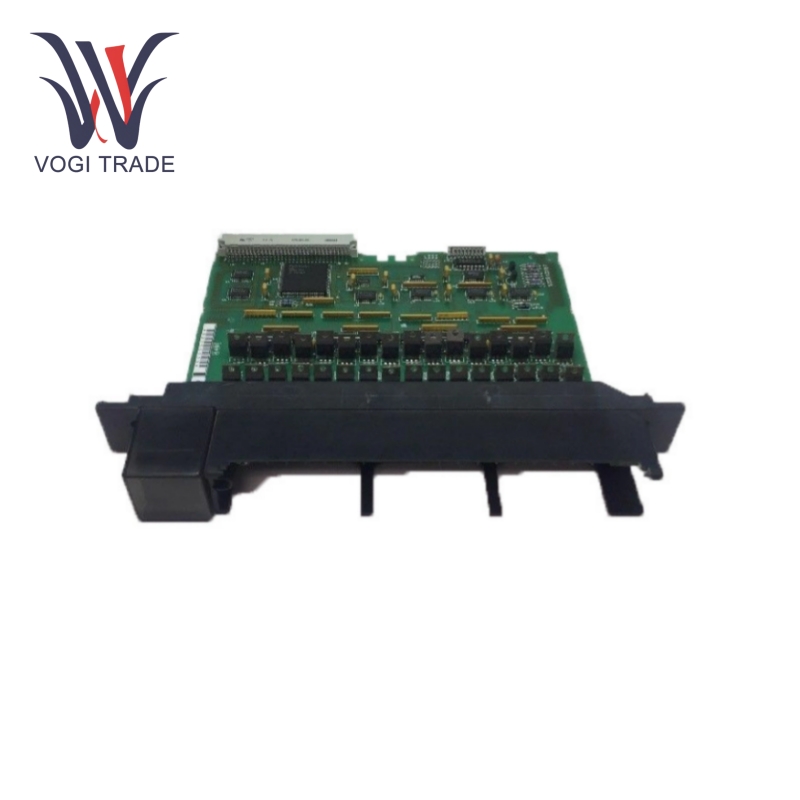

GE IC697MDL653

Kullanım Parametreleri

Giriş Kanalları: GE IC697MDL653 dijital giriş modülü, çeşitli endüstriyel uygulamalar için otuz iki ayrı giriş kanalı içeren bir cihazdır. Bu kanallar her biri sekiz kanaldan oluşan dört gruba ayrılmıştır. Çalışma voltajı ve akım değeri 24 VDC'dir. Her giriş kanalı 10,0 mA akım tüketir. 5 VDC veri yolu için toplam modül akım tüketimi 300 mA'dır.

Giriş Gerilim Aralığı: -3 VDC'den 30 VDC'ye kadar, harici girişlerin daha genel cihazlara ve sensörlere bağlanmasına olanak tanır.

İletim ve Durum Dışı Parametreler: İletim voltajı aralığı 13,5 - 30 volt ve iletim akımı aralığı 6 mA - 15 mA'dır. Kapalı durum voltaj aralığı 0 ila 5 V arasındadır ve kapalı durum akım aralığı 0 ila 2 mA arasındadır (giriş 5 V olduğunda minimum 2 mA'dir).

Giriş Gecikme Süresi: Her bir giriş, her iki durumda da, kullanıcı programlaması veya konfigürasyonu yoluyla elde edilebilecek şekilde 1 veya 10 ms geciktirilebilir.

İzolasyon Gerilimi: Tek kanalın arka panelden izolasyonu 1500 V, gruplar arası izolasyonu 500 VDC'dir; operasyonel güvenilirliğin sağlanması ve elektriksel parazitlerin önlenmesi.

Ürün Özellikleri

Sinyal Toplama ve Dönüştürme: IC697MDL653'ün ana işlevi, limit anahtarları, düğmeler, fotoelektrik sensörler ve yakınlık anahtarları dahil olmak üzere çeşitli saha cihazlarından dijital giriş sinyallerini almaktır. Genellikle bir dizi açık/kapalı durumu olan bu fiziksel giriş sinyallerini, programlanabilir mantık denetleyicisinin (PLC) anlayabileceği ve işleyebileceği dijital sinyallere dönüştürür. Bu, PLC'nin fabrika operasyonlarındaki çeşitli elemanların koşullarını izlemesini sağlar.

Pozitif/Negatif Mantık Uyumluluğu: IC697MDL653'ün ilginç bir özelliği, pozitif veya negatif mantık kablolamasını destekleme yeteneğidir. Bu, çeşitli giriş cihazlarını bağlama ve bazı özel uygulamalara uygun kontrol mantığından tam olarak yararlanma konusundaki esnekliğini artırır. Bu sayede kullanıcılar kolaylıkla kablo bağlantısını yapabilir veya girişe uygun bir sensör veya anahtar olarak yapılandırabilir.

Giriş Filtresi ve Kesme Yapılandırması: IC697MDL653, 1 veya 10 milisaniyelik seçilebilir bir giriş filtre süresi sabiti ile donatılmıştır. Amacı, giriş sinyalinin doğruluğunu ve güvenilirliğini korumak için elektriksel gürültüyü ve diğer istenmeyen sinyal dalgalanmalarını bastırmaya yardımcı olmaktır. Ayrıca, giriş kanallarından birini, belirli giriş koşullarına ve önceden ayarlanmış parametrelere dayalı olarak anında hizmet isteği gönderebilecek bir kesme olarak yapılandırmak da kolay olmalıdır.

Durum Göstergesi: IC697MDL653, panel üzerinde LED göstergelerle donatılmıştır. LED, devrenin PLC tarafındaki her giriş noktasının açık/kapalı durumunu açıkça göstererek kullanıcıların bağlı ekipmanın çalışabilirliğini ve dolayısıyla giriş modülünün genel çalışmasını uzaktan algılamasına olanak tanır.

Kullanıcı Tarafından Yapılandırılabilir Hızlı Kurulum: Kullanıcılar giriş/çıkış referanslarını çok az atlama teli veya dip anahtarı olmadan veya çok az atlama teli veya dip anahtarıyla seçebilir, bu da çeşitli mühendislik gereksinimleri için kurulum ve yapılandırmayı basitleştirir. Sonuç olarak mühendisler bu modülleri çeşitli kontrol sistemlerine ve uygulamalara kurmayı daha kolay buluyor.

Uygulamalar

Endüstriyel Üretim: İmalat organizasyonlarında bu modül, iş parçalarının konveyör bantlar üzerindeki konumu, takım tezgahının çalışabilirliği, makine gövdesi kapılarının açılıp kapanması gibi üretim makinelerinin fonksiyonlarını izlemek ve kontrol etmek için kullanılır. Bu cihazların giriş sinyalleri üretme şekli ne olursa olsun, PLC, işlem sırasının doğru olduğundan ve herhangi bir tehlikenin önlendiğinden emin olmak için üretim sürecini manipüle edebilir.

Proses Kontrolü: Bu modül aynı zamanda kimya ve ilaç fabrikalarındaki sıcaklık, basınç ve akış anahtarlama cihazları gibi proses parametrelerini izleme yeteneğine de sahiptir. Bu tür girdi oluşturma sinyallerine dayanarak kontrol sistemi, gerekli üretim koşullarını korumak ve ürün işleme kalitesini sağlamak için süreç parametrelerini manipüle edebilir.

Enerji Yönetimi: Enerji yönetim sistemleri için bu modül, anahtarlar, devre kesiciler ve motorlar gibi elektrikli ekipmanların izleme durumunun korunmasına yardımcı olur. Bu, sistemin enerji tüketimini izlemesine, anormal güç kullanımını tespit etmesine ve çeşitli ekipmanların isteğe bağlı kontrolünü sağlayarak enerji tasarrufu yapmasına yardımcı olur.

Bina Otomasyonu: IC697MDL653, aydınlatma sistemleri, klima üniteleri veya erişim kontrol sistemleri olsun, bina tesislerinin otomasyonu için kullanılabilir. Bu, otomatikleştirilmiş tesislerin akıllı bina tepkileri elde etmesini sağlayarak operasyonel verimliliği ve bina sakinlerinin konforunu artırır.
