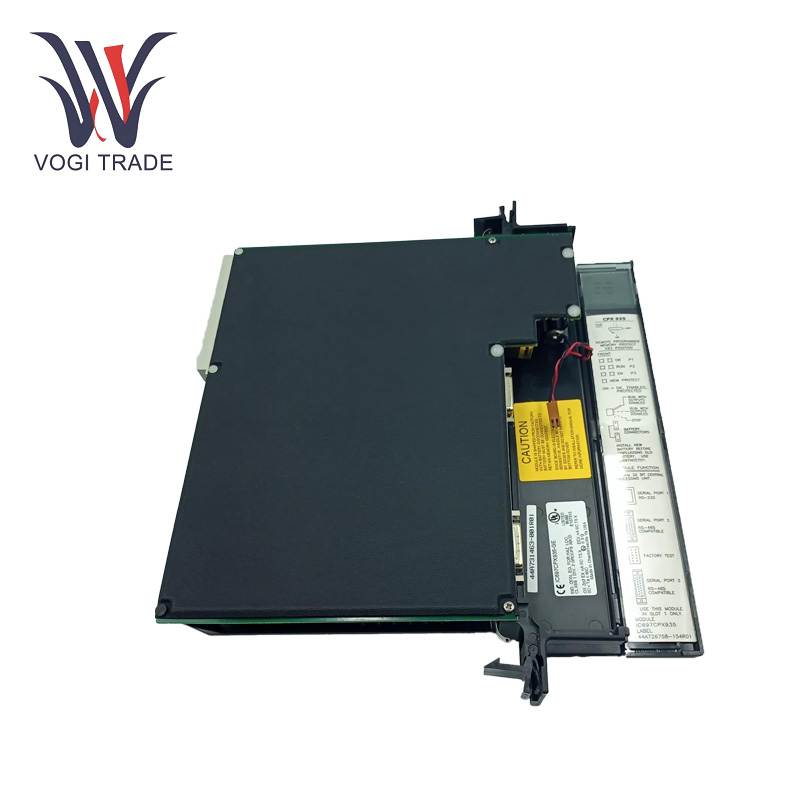

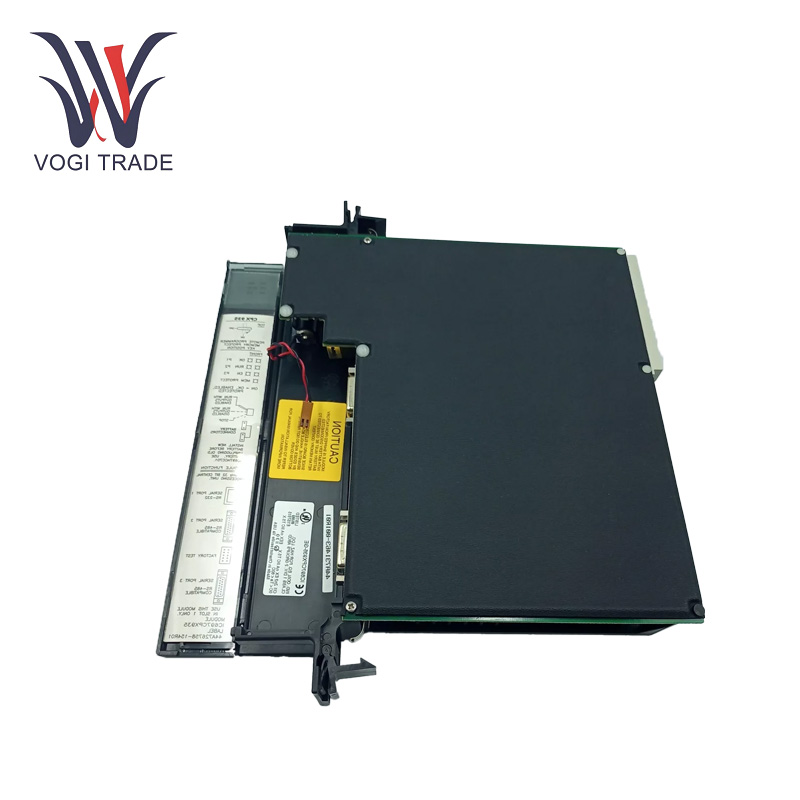

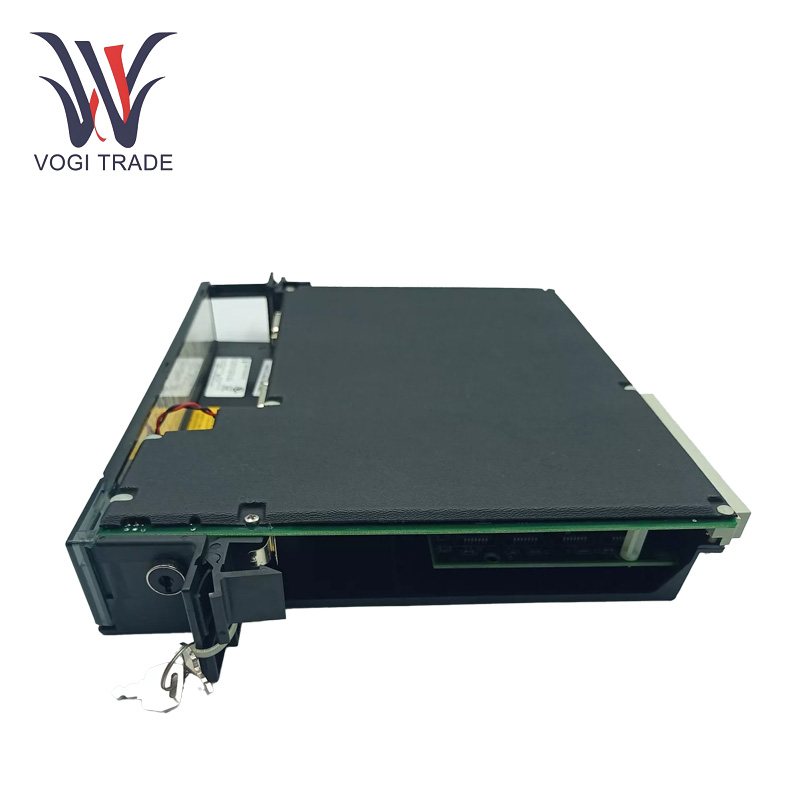

GE IC697CPX935

Çalışma parametreleri

İşlemci Saati Hızı:96 MHz.

HızıBoolean'da süreç:0.4 Mikrosaniye.

Analog G/Ç kapasitesi:8 K'ye kadar.

Açık - Tahta Ram Bellek:1 MB.

Flash Bellek (NVRAM):256 kb.

Akım gerekli:3.1 amper.

Ürün Özellikleri

Yüksek hızları işleme yeteneği:96 MHz mikroişlemci ile boolean fonksiyonlarını sadece 0.4 mikrosaniyede yürütebilir. GE IC697CPX935 ayrıca karmaşık kontrol görevlerini ışık hızıyla yönetmesine izin verir. Gerçek zamanlı kontrol gibi endüstriyel kontrol durumunda, çeşitli sensörlerden gelen giriş sinyalini hızlı bir şekilde işleyebilir ve düzgün üretim sürecini sağlamak için karşılık gelen kontrol komutlarını verebilir.

Çok yönlü iletişim için birden fazla seri bağlantı noktasını destekleyin:GE IC697CPX935, 3 seri bağlantı noktasından oluşur: bir RS232 ve iki RS485 (9 - pim d - kabuk) Bu bağlantı noktaları, kesintisiz SNP slave modu dahil olmak üzere SNP (seri hat internet protokolü) slave modu gibi diğer iletişim modlarına izin verir. Sensörler ve aktüatörler gibi PLC'ler dışındaki cihazlarla bile iletişimi sağlar, böylece veriler aynı endüstriyel ağda kolayca değiştirilebilir.

Çok sayıda bellek ve yapılandırma çeşidi:Bir pil ile tutulan 1 megabayt yerleşik RAM belleği vardır; Bu, elektrik kesintilerinin verileri bozmadığını garanti eder. Ayrıca kullanıcı verilerini depolamak için 256 kilobayt flaş belleği (NVRAM) vardır. Bu, uygulama gereksinimlerine bağlı olarak verilerin ve program belleğinin boyutu yapılandırılabilir olduğundan, endüstriyel otomasyon programlama ile esneklik sağlar.

Kurulum

Raf - Montaj:Kurulumdan önce gücü rafa kapatın. Operasyonel kontrol anahtarını durdurma konumuna taşıyın ve bellek koruma anahtarını kapatın. Konektörlerden birini seçin ve lityum pili takın. Ardından, modülü hafifçe rafa takın. Kurulum tamamlandıktan sonra rafınızı güçlendirin. Genellikle yönetim ve bakım için çoklu montaj modüllerine sahip endüstriyel kontrol dolaplarında kullanılır.

Stand - Yalnız Instalet:Stand -Yalnız Kontrol Sistemi Gerekirse, modül ayrı destek yapısına monte edilebilir. Modülün montaj deliği tasarımına dayanan destek yapısında önceden delinmiş delikler. Modül daha sonra vidalar veya cıvatalar kullanılarak destek yapısına sıkıca monte edilir. Bu kurulum yöntemi, alanın sınırlı olduğu veya daha bağımsız bir kurulum gerekli olduğu küçük ölçekli kontrol uygulamaları için uygundur.

Sorun giderme

Diğer cihazlarla iletişim kuramıyor:Kablolama ve İletişim Yapılandırmasını Doğrulun: Modüle bağlı iletişim kablosunu diğer cihazlara kontrol edin. Kısa, gevşek veya yanlış şekilde takılıp takılmadıklarını görmek için kabloları kontrol edin. Ardından hem modül hem de diğer cihazlardaki iletişim ayarlarını kontrol edin. Baud hızını, veri bitlerini, pariteyi ve durdurma bitlerinin eşleşmesini sağlayın. Farklılıklar varsa yapılandırmaları eşit hale getirin. Bu durumda, bağlı cihaz baud hızı 19200 iken modül baud hızı 9600 ise, iletişim başarısız olacaktır. Her iki taraftaki baud oranını eşit hale getirmek iletişim sorununu düzeltebilirdi.

Anormal işleme hızı:Aşırı ısınmayı kontrol edin: Modül, aşırı ısınma nedeniyle anormal bir işlem hızı ile çalışıyor olabilir. Modülün etrafındaki havalandırmayı inceleyin. Hiçbir şeyin hava deliklerinin açılmasını engellemediğini doğrulayın. Modül kapalı bir dolap içinde bulunuyorsa, lütfen bir soğutma fanı sağlayın. Motorun sıcak koşullarda aşırı ısınmasını önlemek için, dakikada en az 70 feet küp yapabilen bir soğutma fanı gerekebilir. Bir sıcaklık ölçüm cihazı kullanarak modülün sıcaklığını kontrol edin. Normal çalışma sıcaklığı aralığının üzerindeyse, havalandırmayı iyileştirmek veya bir ısı lavabo eklemek gibi soğutmak için anında önlemler alın.

Bellek - İlgili Sorunlar:Pili Kontrol Edin: Verilerin kaybedildiği veya RAM'e yanlış erişildiği konusunda herhangi bir sorunla karşılaşıyorsanız, önce - Tahta RAM'in pilinin uygun çalışma koşullarında olduğunu kontrol edin. Bir bataryadaki zayıflıklar veya hatalar, güç arızalandığında veya bellek yanlış davranışları olduğunda verilerin tehlikeye girmesine neden olabilir. Değilse, pilin voltajını ve kapasitesini ölçmek için bir pil test cihazı kullanın. Voltaj belirtilen değerin altındaysa pili değiştirin. Örneğin, nominal pil voltajı 3.6V'dir ve ölçülen voltaj 2.8V'dir, yani pilin değiştirilmesi gerekir, aksi takdirde bellek iyi çalışmayabilir.

Başvurun Aralık

Üretim bitkileri:GE IC697CPX935, üretim tesislerinde üretim hatlarını kontrol etmek için kullanılır. Motorları, konveyör bantlarını, robotik kolları ve diğer birçok cihazı kontrol edebilir. Ürün kalitesi, pozisyon ve üretim hızını koordine eden sensörlerden sinyalleri tam olarak işleyerek yüksek kaliteli, verimli üretim sağlamak. Örneğin, bu, farklı parçalar için montaj hattı sistemini doğru bir şekilde yönetebileceği, hataları en aza indirebileceği ve üretim oranlarını optimize edebileceği bir araç üretim tesisine atıfta bulunabilir.

Proses Kontrol Sistemleri:Keyfi - Kimyasal bitkiler ve petrol rafinerilerindakiler gibi proses kontrol sistemlerinde kullanılır. GE IC697CPX935 Sıcaklık, basınç ve akış hızı gibi değişkenleri destekler ve ayarlar. Bu parametreleri ölçen sensörlerden veri alındığında, valflerin, pompaların ve diğer proses ekipmanlarının çalışma durumunu dinamik olarak düzenleyebilir ve üretim sürecinin güvenliğini ve stabilitesini sağlama yararına istenen işlem rejimini koruyabilir.

Malzeme İşleme Sistemleri:Malzeme taşıma sistemlerinde mal hareketini yönetir. Otomatik depolama ve geri alma sistemlerine sahip büyük ölçekli bir depoda, örneğin, vinçlerin, forkliftlerin ve konveyör bantlarının çalışmasını koordine eder. Malların konumunu ve ekipmanın durumunu izleyen sensörlerden girdi alır, daha sonra malzemelerin kesin aktarılmasını ve depolanmasını kontrol etmek için kontrol sinyalleri gönderir.
