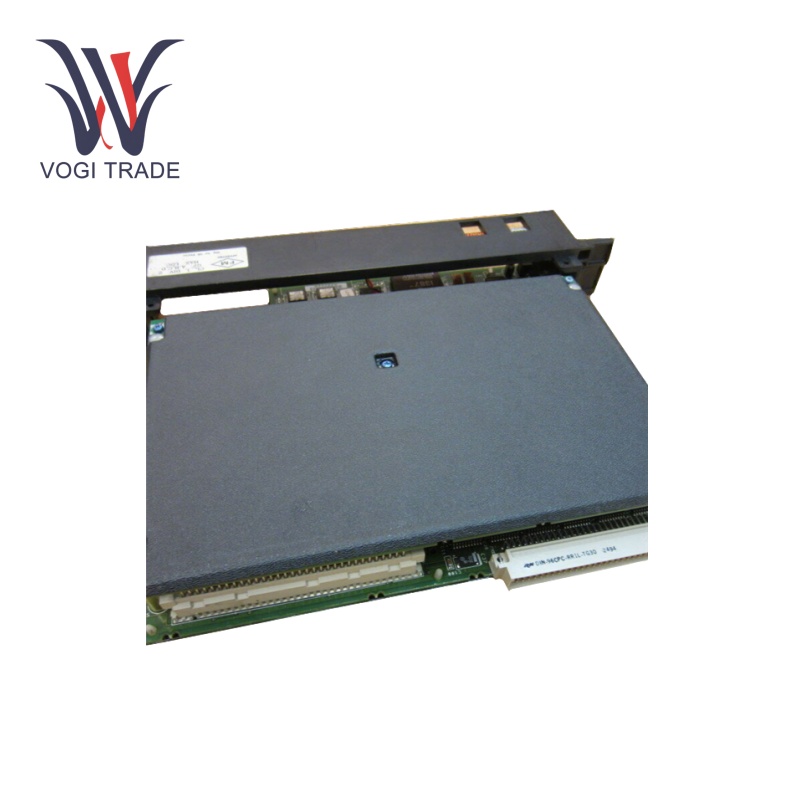

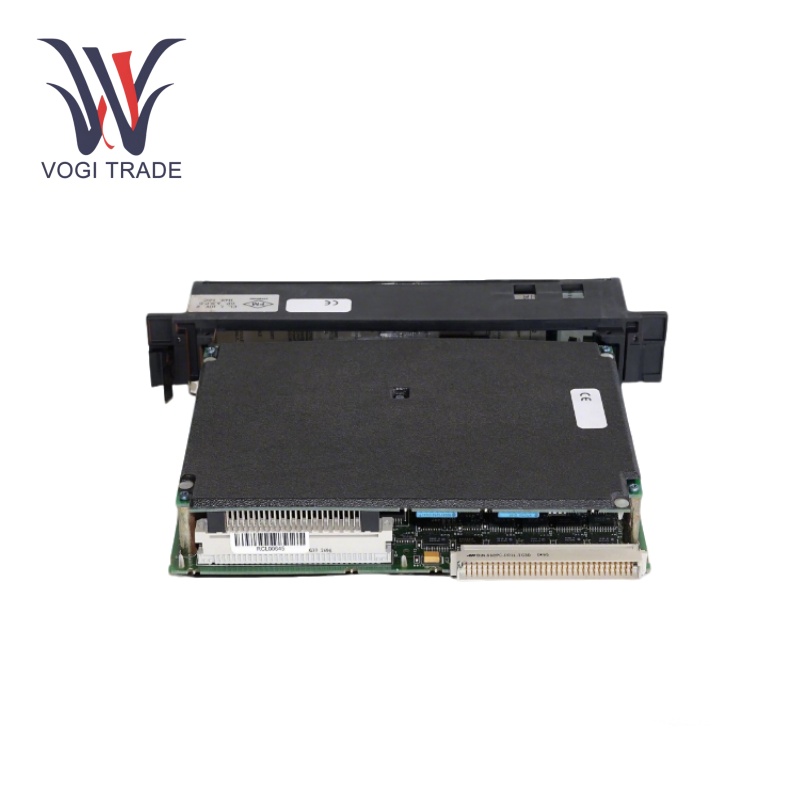

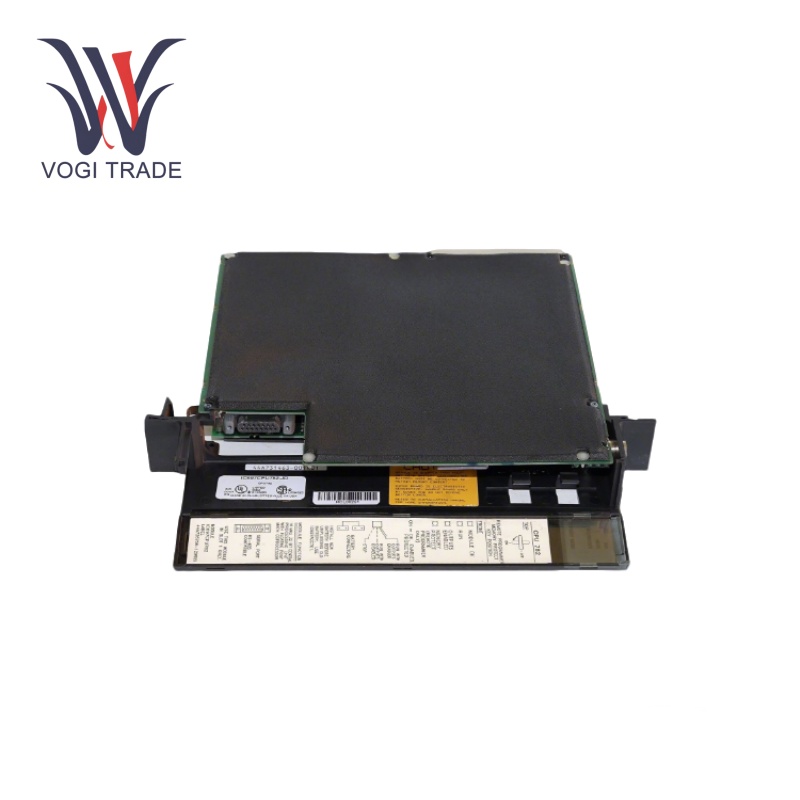

GE IC697CPU782

Çalışma parametreleri

Güç Tüketimi:5V DC, 1.5A

Nem:% 5 ila% 95 yoğunlaşmayan

Boolean yürütme hızı: Fonksiyon başına 0.4 mikrosaniye

Ayrık G/Ç: 12K puana kadar

Analog G/Ç: 8K kelimeye kadar

İletişim limanı: Yerleşik RS-485 seri arayüzü

Çalışma sıcaklığı: 0 ila 60 ° C

Ürün Özellikleri

Programlama Dilleri Desteği:GE IC697CPU782, merdiven şeması, fonksiyon bloğu diyagramı, yapılandırılmış metin, talimat listesi ve sıralı işlev grafiğini içeren IEC 61131 - 3 standartlarına göre çok dilli destek sağlar. Bu özgürlük, programcıların kontrol görevinin zorluğuna ve kendi programlama tercihlerine göre en uygun dili seçmelerini sağlar.

İletişim Protokolü:Sistemdeki diğer modüllere sahip VME veri yolu, CPU'ya giriş / çıkış modülleri ve diğer genişletme modülleri arasında veri aktarımı için yüksek hızlı bir veri yolu arayüzü sağlar.

Dış İletişim:GE IC697CPU782 ayrıca Ethernet/IP, MODBUS TCP/IP ve Profibus DP gibi harici iletişim için farklı protokoller sağlar. Bu protokoller, CPU'nun endüstriyel ağ içindeki çeşitli cihazlarla iletişim kurmasını sağlar ve düzgün veri aktarımı ve sistem etkileşimi sağlar.

Gerçek Zamanlı Kontrol: Kritik uygulamalar için hızlı işleme ile gelişmiş kontrol algoritmalarını uygular.

Verimli Bellek Yönetimi: Uygulamaya göre ayarlamayı etkinleştiren özelleştirilebilir program ve veri belleği sağlar.

İletişim: Bu, programlama cihazları ve ek denetleyicilerle arayüz oluşturmak için RS-485 seri bağlantı noktası kullanır.

Teşhis: GE IC697CPU782, CPU aktivitesini gösteren ve sorun giderme konusunda yardımcı olan dört durum LED'ine sahiptir.

Kurulum

Hazırlık:PLC kabloları PLC sistemi aşağı güç verilirken yapılmalıdır.

Modül Yerleştirme:Seri 90-70 PLC sisteminin ana rafının ilk yuvasında GE IC697CPU782'yi yerleştirin.

Modülü takın: GE IC697CPU782'yi rafa bağlama bağlantıları sabit tutacaktır.

Güç: Sistem güçlendikten sonra, CPU endikasyonları LED ışıklarının düzgün çalıştığından emin olun.

Uygulama aralığı

Üretim Otomasyonu: Montaj hatlarını ve robotik sistemleri kontrol etmek.

İşlem kontrolü: Kimyasal üretim ve petrol rafinasyonu gibi sektörlerde sürekli süreçlerin yönetimi.

Malzeme kullanımı: Konveyör sistemlerini ve otomatik depolama çözümlerini denetleme.

Sorun giderme

LED göstergeleri: Dört Durum LED'ini düzenli olarak sorun tespit ve teşhis için kontrol edin.

Modüller arasındaki bağlantılar: CPU modülünün yuva 1'e uygun şekilde oturduğundan ve tüm bağlantıların sıkıldığından emin olun.

Çevre koşulları: Aşırı ısınmayı veya yoğunlaşmayı önlemek için 0 ila 60 ° C sıcaklık aralığında çalışma ortamı.

Ürün yazılımı güncellemeleri: Performans iyileştirmelerinden ve yeni işlevlerden yararlanmak için CPU ürün yazılımını düzenli olarak güncelleyin.
