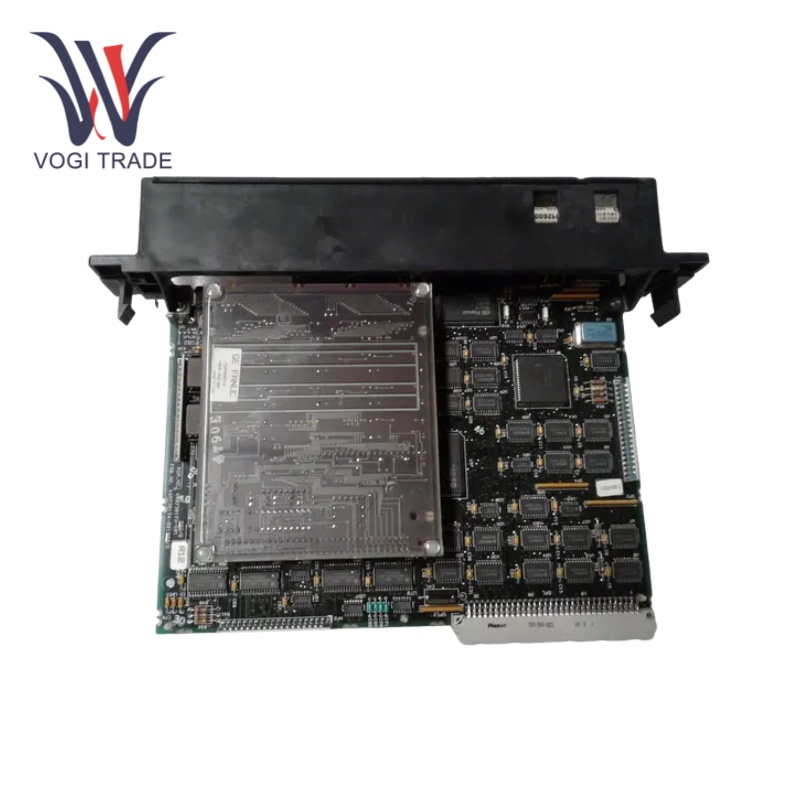

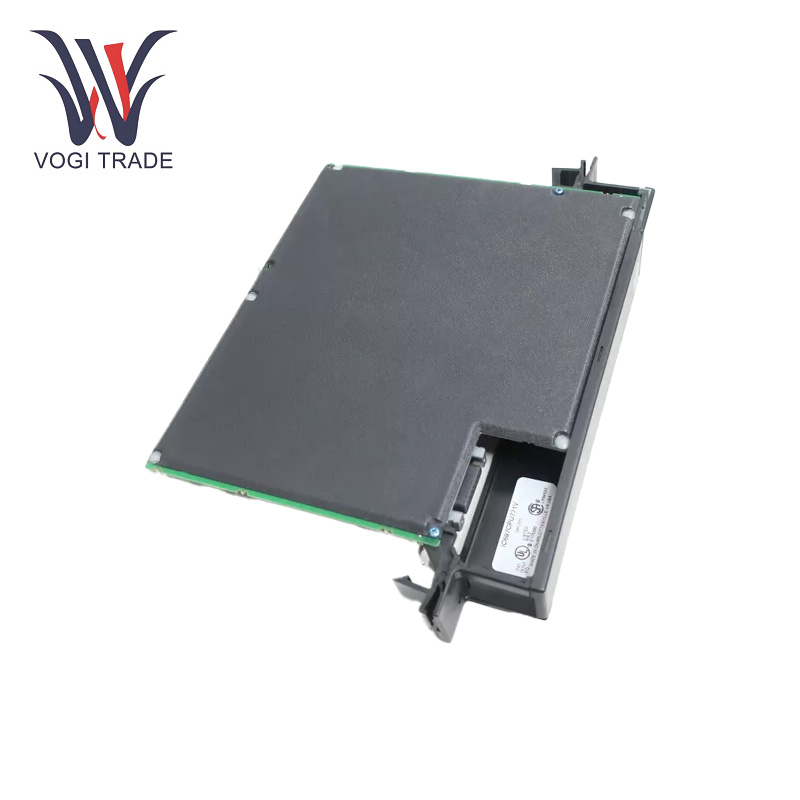

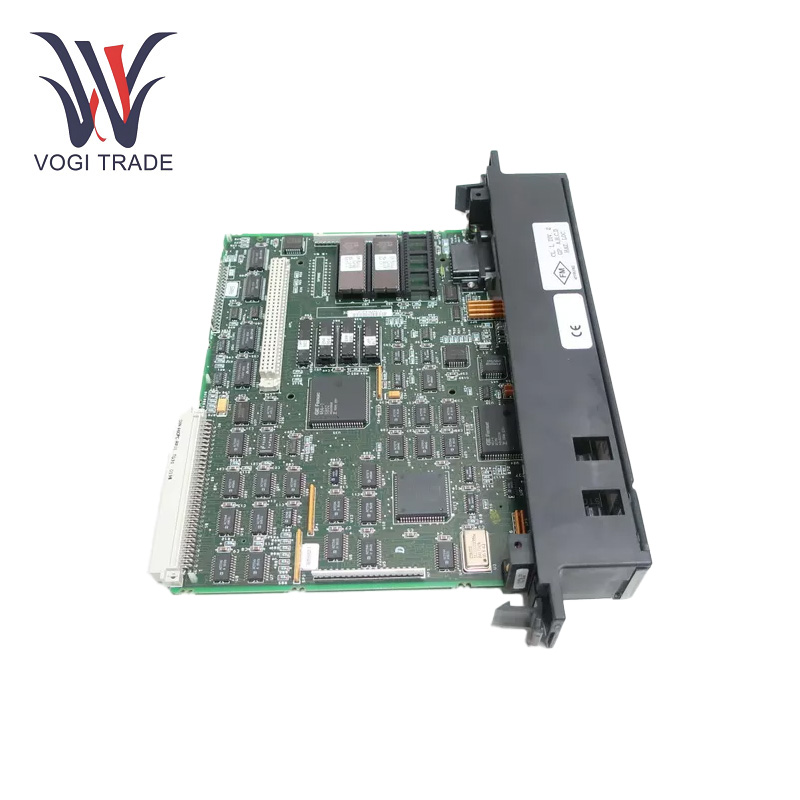

GE IC697CPU771

Çalışma Parametreleri

Gerilim Gereksinimi:CPU, gücünü 90-70 Serisi rafın 5V arka panel veriyolundan alır.

Güç Tüketimi: 5V DC'de 1,1 Amper.

Dijital G/Ç Kapasitesi:Herhangi bir kombinasyonda 2.048'e (2K) kadar dijital I/O noktasını destekler.

Analog G/Ç Kapasitesi: Proses kontrolü ve izleme uygulamaları için 8.000'e (8K) kadar analog I/O noktasını yönetir.

Çevre Koruma:Kontrollü ortamlarda toza ve diğer kirletici maddelere karşı yüksek dirençli endüstriyel kullanım için tasarlanmıştır.

CMOS Pil Yedekleme: Güç kaybı sırasında hafızayı korur.

Otomatik Arıza Tespiti: Çalışma zamanı hatalarına karşı koruma sağlar ve sorun giderme için durum geri bildirimi sağlar.

Mikroişlemci:Hızlı ve verimli işlem için 12 MHz 80C186.

Bellek Gereksinimleri:Kullanıcı programı ve veri depolama için genişletme kartı gerektirir.

Maksimum Bellek: Kapsamlı uygulamalar için 512 KB'a kadar bellek kapasitesi.

Talimat Yürütme Hızı: Boole mantığı talimatlarını 0,4 mikrosaniyede yürüterek hızlı karar almayı sağlar.

Seri Bağlantı Noktası: Programlama ve iletişim için bir adet RS-232 portu. LAN arayüzleri ve yardımcı işlemci modülleri de dahil olmak üzere çeşitli akıllı opsiyon modülleriyle uyumludur.

Modülerlik: Ayrık, analog ve veri yolu denetleyicisi I/O modülleriyle uyumlu olup esnek sistem tasarımına olanak tanır.

Teşhis LED'leri:Güç ve çalışma durumları da dahil olmak üzere modülün görsel durumunu sağlar.

Ürün Özellikleri

Son derece iletişimseloluşturma yetenekleri: Ethernet ve RS232/RS485 dahil seri bağlantı noktaları gibi birden fazla iletişim bağlantı noktasıyla üretilmiştir. Bu nedenle endüstriyel ağdaki diğer cihazlarla sorunsuz bir şekilde arayüz kurarak veri alışverişini ve koordineli kontrolü kolaylaştırır. GE IC697CPU771 PLC'ler, HMI'lar ve diğer akıllı cihazlarla etkileşime girebilir.

Esnek Programlama: Yüzlerce programlama diliyle çalışır, birden fazla uygulama ihtiyacına uyum sağlayabilir. Merdiven mantığı, yapılandırılmış metin veya fonksiyon bloğu diyagramları, mühendisler tarafından özel kontrol programları oluşturmak için kullanılabilir. Bu, kullanıcıların hem karmaşık otomasyon stratejilerini yapılandırmasına olanak tanır.

Teşhis ve İzleme Fonksiyonları: Entegre teşhis araçları ünitenin sağlığını sürekli olarak izler. GE IC697CPU771 ayrıca aşırı ısınma, bellek ve iletişim hataları gibi hataları da tespit edebilir. Diğer bir ortak özellik ise operasyon sırasında neler olduğunu size görsel olarak anlatan LED gösterge ışıklarıdır ve bunlar çoğu sorunun teşhisinde çok faydalıdır.

Kurulum

Hazırlık:CPU üzerindeki kontrol anahtarını 'STOP' olarak ayarlanmış üç konumlu kontrole getirin

Bellek genişletme kartı: Kullanıcıya kullanıcı programı ve verileri için yeterli depolama alanı sağlayan bellek genişletme kartını CPU'ya ekleyin.

Pil Kurulumu:Güç kaybı sırasında belleği korumak için CMOS pilini belirlenmiş pil yuvalarından birine takın.

Montaj:CPU modülünü PLC rafının birinci yuvasına takın ve güvenli bir şekilde bağlandığından emin olun.

Güçlendirme:Raftaki gücü geri yükleyin.

Uygulama Aralığı

İmalat Sektörü:Fabrikalardaki otomatik üretim hatları için kritik bir oyuncu. GE IC697CPU771, taşıma bantları, robotik kollar ve işleme merkezleri dahil olmak üzere ekipmanları çalıştırır. Bu cihazların hareketlerini koordine ederek üretkenliği ve kalite kontrolü artırır.

Proses Kontrolü: Kimya, İlaç ve Gıda İşleme alanlarındaki karmaşık süreçlerde süreç yönetimi. GE IC697CPU771 sıcaklığı, basıncı, akış hızlarını ve diğer önemli parametreleri kontrol eder. Üretim sürecinin tutarlı ve güvenli kalmasını sağlamaktır.

Enerji Üretimi ve Dağıtımı: Enerji santrallerinde jeneratör, şalt ve dağıtım sistemlerini kontrol etmek için GE IC697CPU771 kullanılır. Ayrıca gücün sabit kalmasına ve şebekeye güvenilir bir şekilde yeniden bağlanmasına yardımcı olarak güç kesintilerine veya düzensiz dalgalanmalara karşı maksimum koruma sağlar.

Sorun giderme

Başlangıç ​​Sorunları: modül çalışmıyor, önce güç kaynağı bağlantılarını kontrol edin. Gerilimin doğru olup olmadığını ve gevşek kablo olup olmadığını kontrol edin. Uygun olduğu yerde sigortayı kontrol edin. Güç kaynağının iyi olduğunu varsayarsak, daha sonra önyükleyici ve ürün yazılımı sürümlerini kontrol edin. Yanlış bir sürüm bazen başlatma hatalarına yol açabilir.

İletişim Arızaları: İletişim arızası durumunda yapılacak ilk adım kablo bağlantılarının kontrol edilmesidir. Sıkıca takıldığından ve kırılmadığından emin olun. İletişim bağlantı noktaları tanılama yazılımını çalıştırın. Bağlantı noktaları iyi görünüyorsa ağ ayarlarını kontrol edin. Eşleşmeyen IP adresleri, alt ağ maskeleri veya ağ geçidi iletişimi engelleyebilir.

Program Hataları: Bunun nedeni programlama hatalarının etkin olmamasıdır, yani modül çalışma sırasında iyi durumda değilse. Program yolunu takip etmek için verilen hata ayıklama araçlarını kullanın. Yanlış mantığa, yanlış değer atamasına, bellek erişim ihlallerine vb. karşı dikkatli olun. Çoğu zaman bu hataları düzeltmek anormal davranışı düzeltir.
