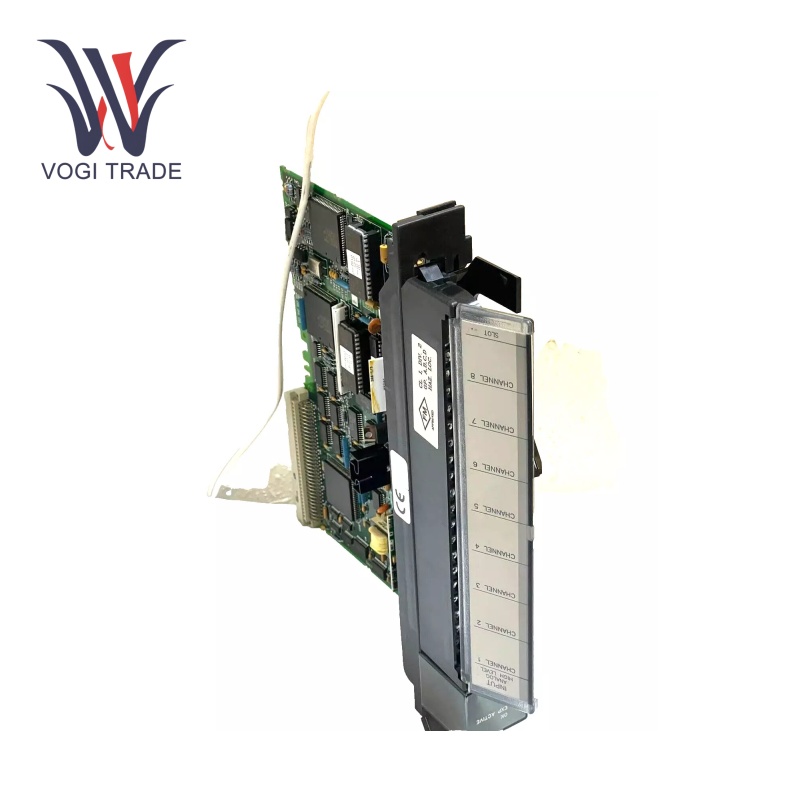

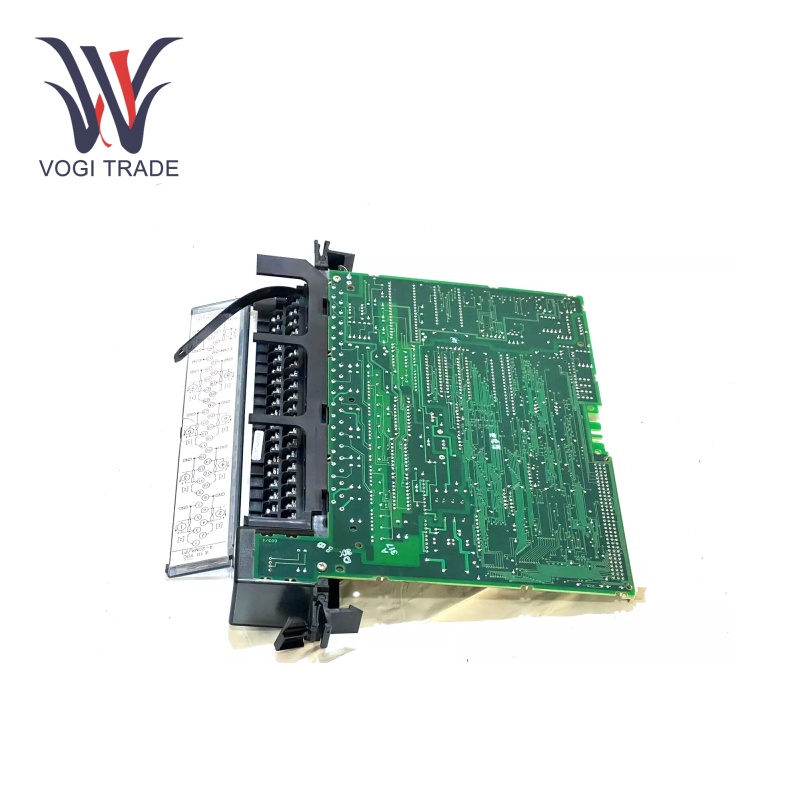

Ge ic697alg230

Çalışma parametreleri

Giriş Kanalları: Her biri voltaj veya akım sinyalleri için yapılandırılabilen 8 diferansiyel giriş.

Giriş voltajı: ± 10 V

Giriş Akımı: 4 20 mA

Çözünürlük: 14-bit, yüksek hassasiyetli sinyal dönüşümünü sağlamak.

Güncelleme oranı: Hızlı veri edinimine izin veren yaklaşık 2.4 ila 2.8 milisaniye.

Dönüşüm süresi: Kanal başına 10ms

İzolasyon voltajı: Alan ve Mantık Arasında 1500Vac

Çalışma sıcaklığı: 0 ° C ila 60 ° C

Nem:% 5 ila% 95 yoğunlaşmayan

Ürün Özellikleri

Analogdan dijital dönüşüm: GE IC697Alg230 öncelikle analog giriş sinyallerini dijital bir gösterime dönüştürmek için kullanılır. Değerler, programlanabilir bir mantık denetleyicisinin CPU'sunu veya VME arka panelinden analog girişlere erişen diğer denetleyicileri yenmek için kullanılır. Bu dönüşüm işlemi, kontrol algoritmalarının ve mantık işlemlerinin çoğunun dijital veriler üzerinde uygulandığı endüstriyel kontrol sistemleri için gereklidir.

Giriş kanalı yapılandırması: 8 Diferansiyel Giriş Kanalı Bu esneklikle, kullanıcılar uygulama ihtiyaçlarına göre aynı modüle çeşitli sensör türleri ekleyebilir.

Aşırı gerilim koruması: Her giriş geçici aşırı gerilim koşullarına korunur. Bu koruma, elektrik gürültüsü, güç dalgalanmaları veya kötü sensörlerin aşırı gerilim olaylarına yol açabileceği endüstriyel ortamlarda gereklidir. GE IC697Alg230'daki aşırı gerilim koruması, yüksek voltaj ve aşırı ısınma nedeniyle hasarı önlemeye yardımcı olur.

Kullanıcı yapılandırılabilir G/Ç referansları: G/Ç referansları kullanıcı - yapılandırılabilir, jumper veya dip anahtarlarına olan ihtiyacı ortadan kaldırır.  GE IC697Alg230 Yapılandırma işlemini basitleştirerek kullanıcıların modülü uygulamalarının özel ihtiyaçlarına uyacak şekilde özelleştirmelerini sağlar. Modül, MS DOS veya Windows yazılımının yapılandırma işlevi ile tamamlanır, modülü ayarlamak için kullanıcı dostu bir arayüz sağlar.

Sinyalleri Dönüştür: Bunlar analog voltajı veya akım girişlerini PLC işleme için tanınan bilgilere dönüştürür.

Bireysel Kanal Yapılandırması: Farklı uygulamalar için voltaj veya özel ölçekli akım için ayarlayın.

Kurulum

Montaj:GE IC697Alg230, karşılık gelen plc.frame'de kullanılacak şasi monte edilebilir. Cihazın doğru bir şekilde değiştirilmesini ve şasi içinde düzgün bir şekilde hizalanmasını sağlamak için mekanik anahtarlamaya izin veren bir mekanizmaya sahiptir. Bu, modülün yanlış takılmasını önler, bu da elektrik bağlantılarının düzgün çalışmamasına veya modüle zarar vermemesine neden olabilir.

TerminalPano:Bu, alan kablolarının çıkarılabilir bir terminal kartına sonlandırıldığı yerdir. Bu, sensörler ve diğer harici donanım parçaları için hızlı bağlantı ve bağlantıyı kolaylaştırır. Tüm terminal panoları, giriş kanallarının kolay tanımlanması için tamamen işaretlenmiştir.

Arka plan bağlantısı: VME arka paneline bağlanır Modül arka panele bağlandığında, kesin bir bağlantı olduğundan ve aralıklı elektrik bağlantılarını önlemek için modülün oturduğundan emin olun.

Uygulama aralığı

Proses Kontrolü: Sıcaklık, basınç, akış vb.

Veri toplama sistemleri: Muayene ve izleme için farklı dedektörlerden analog bilgilerin toplanması ve sayısallaştırılması.

Endüstriyel otomasyon: GE IC697Alg230, fabrika işlemlerini otomatik olarak kontrol eden ve işleten fabrika makineleri ve ekipmanlarıyla entegre edilmiştir.

Sorun giderme

Sinyal veya yanlış okuma yok:Giriş sinyalinin yapılandırılmış aralık içinde olup olmadığını kontrol edin. Kablo bağlantılarında uygunsuz veya gevşek sonlandırmalar arayın. Ayrıca giriş sinyal kaynağının tamam olduğundan emin olun.

Kanal hatası: Etkilenen kanalın durum LED'sini kontrol edin. LED yanmazsa, bir kanal kötü olabilir. PLC programlama uygulamasındaki kanal kurulumunu kontrol edin. Sorun devam ederse, modülü değiştirin.

Gürültü veya parazit sinyalelektrik: Analog sinyali taşıyan kabloyu toprakladığınızdan ve koruduğunuzdan emin olun. Mevcut sinyaller için gürültü azaltıldığından bükülmüş çift kablolar kullanın. Elektromanyetik alanda yakındaki parazit kaynaklarını arayın ve kabloları gerektiği gibi hareket ettirin.

PLC tarafından tanınmayan modül: Modülün rafta uygun şekilde oturduğunu doğrulayın. PLC programlama yazılımında Themodule parametrelerini yeniden iletişim.

Aşırı sıcaklık:Modülün belirtilen sıcaklık aralığında çalıştığını doğrulayın. PLC rafının etrafında yeterli soğutma ve hava akışı olduğunu doğrulayın.
