GE IC695ETM001

Çalışma Parametresirs

İşlemci Hızı:200 MHz

Ethernet Bağlantı Noktaları:İki adet otomatik algılamalı 10BaseT/100BaseTX RJ-45 bağlantı noktası

IP Adresleme:Tek bir IP adresini destekler

Seri Bağlantı Noktası:RS-232 İstasyon Yöneticisi bağlantı noktası

Desteklenen ProtokollerD:SRTP, Modbus TCP, EGD

Ürün Özellikleri

Veri Değişimi:EGD Ethernet Global Data, Periyodik veri alışverişine olanak sağlar.

İletişim Yığını:HAL1033'te uygulanan kablosuz protokol olan SRTP (Service ReFresher Aktarım Protokolü) ile kullanılan TCP/IP yığını, Modbus/TCP Sunucusu ve İstemcisini içerir.

Zaman Senkronizasyonu:Zamanı Ethernet ağındaki bir SNTP Zaman Sunucusu ile senkronize eder.

İstasyon Yöneticisi Erişimi:Çevrimiçi denetim erişimi için entegre İstasyon Yöneticisi erişimi sağlar.

Veri Aktarımı:Yüksek hızlı iletişim arayüzleri, bağlı cihazlar arasında hızlı veri aktarımına yardımcı olur. Desteklenen protokoller arasında PLC'ler, HMI'lar ve endüstriyel otomasyon ekipmanlarıyla benzeri görülmemiş bir uyumluluk sağlayan Ethernet/IP ve Modbus TCP bulunur. GE IC695ETM001, gerçek zamanlı veri alışverişini sağlayarak hızlı karar alma ve süreç kontrolüne olanak tanır.

Esnek Yapılandırma Seçenekleri:GE IC695ETM001, geniş bir yelpazede yapılandırılabilir parametreler sunar; kullanıcılar, kendi özel uygulamalarının ihtiyaçlarını karşılamak için işlevselliğini özelleştirebilir. Sezgisel yazılım arayüzleri aracılığıyla iletişim baud hızları, IP adresleri ve çok sayıda diğer ayar kullanıcı tarafından yapılandırılabilir. Bu, basit bir kontrol görevinden karmaşık, ağ bağlantılı bir otomasyon altyapısına kadar çeşitli uygulamalara olanak tanır.

Teşhis ve İzleme Yetenekleri ile:Cihaz yerleşik teşhis yetenekleriyle birlikte gelir. Gerilim, sıcaklık, iletişim bağlantısı vb. gibi kendi iç durumunu sürekli olarak kontrol edebilir. Bir şeyler ters giderse, teşhis için geri bildirim sağlayan uyarılar ve hata kodları üretir. Kendi kendini izleme yeteneği, sorunların hızlı bir şekilde tanımlanmasını ve çözülmesini sağlayarak kesinti süresini azaltmasına olanak tanır.

Kurulum

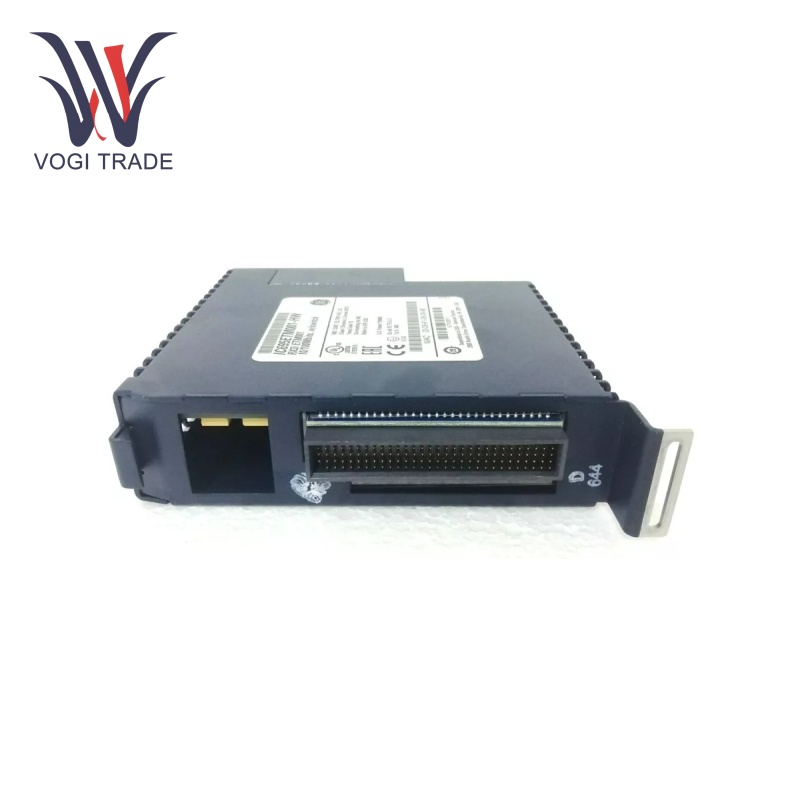

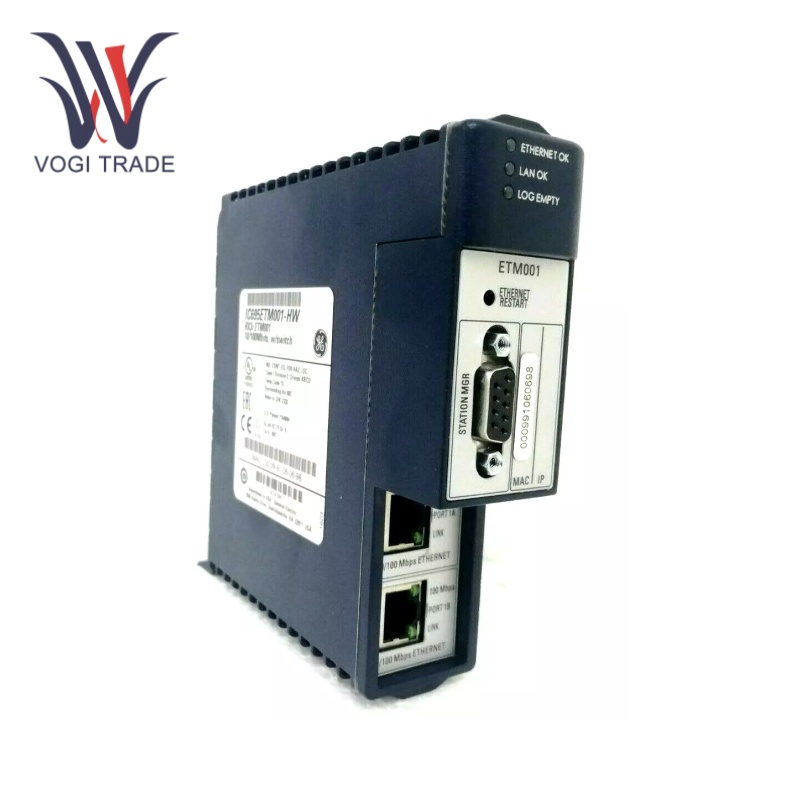

Kurulum:GE IC695ETM001, RX3i sistem tabanına monte edilen tek yuva boyutunda bir modüldür. İstasyon Yöneticisi bağlantı noktası için 2 RJ-45 Ethernet konektörü ve 9 pinli dişi D konektörü içerir. Kurulum sırasında Ethernet ağının paket çoğaltmasını ve ağın aşırı yüklenmesini önlemek için ağaç topolojisi oluşturduğundan emin olun.

Başvurumağaza

Endüstriyel Otomasyon:GE IC695ETM001, Endüstriyel Otomasyon alanında bir üretim tesisindeki farklı otomasyon bileşenlerini bağlamak ve yönetmek için kullanılır. Bina kontrol sisteminde daha fazla esneklik ve genişletilebilirlik sağlamak için Programlanabilir Lojik Kontrolörler (PLC'ler), PLC ve uzak I/O modülleri arasında bir iletişim köprüsü görevi görebilir. Dahası, üretim hattında üretkenliği ve esnekliği artırabilecek akıllı sensörlerin ve aktüatörlerin kolay entegrasyonuna olanak tanır.

Proses Kontrolü:GE IC695ETM001, kimya, ilaç ve gıda işleme endüstrileri gibi endüstrilerde temel süreçlerin izlenmesi ve kontrol edilmesi açısından çok önemlidir. Ayrıca gerçek zamanlı proses verilerini merkezi kontrol sistemlerine gönderebiliyor, böylece operatörler gerektiğinde ayarlamalar yapabiliyor. Örneğin reaksiyonun seçilen sınırlar dahilinde gerçekleşmesini sağlamak için kimyasal bir reaktördeki sıcaklık, basınç ve akış hızlarını iletebilir.

Bina Otomasyonu:GE IC695ETM001, ticari ve konut binalarındaki bina sistemlerini kontrol etmek ve izlemek için kullanılabilir. Örneğin HVAC (ısıtma, havalandırma ve iklimlendirme) sistemlerine, aydınlatma kontrollerine ve erişim kontrol sistemlerine bağlanabilir. Bu entegrasyon, enerji tasarruflu ekipmanların çalıştırılmasına olanak tanır, konforu artırır ve gelişmiş güvenlik sağlar.

Sorun giderme

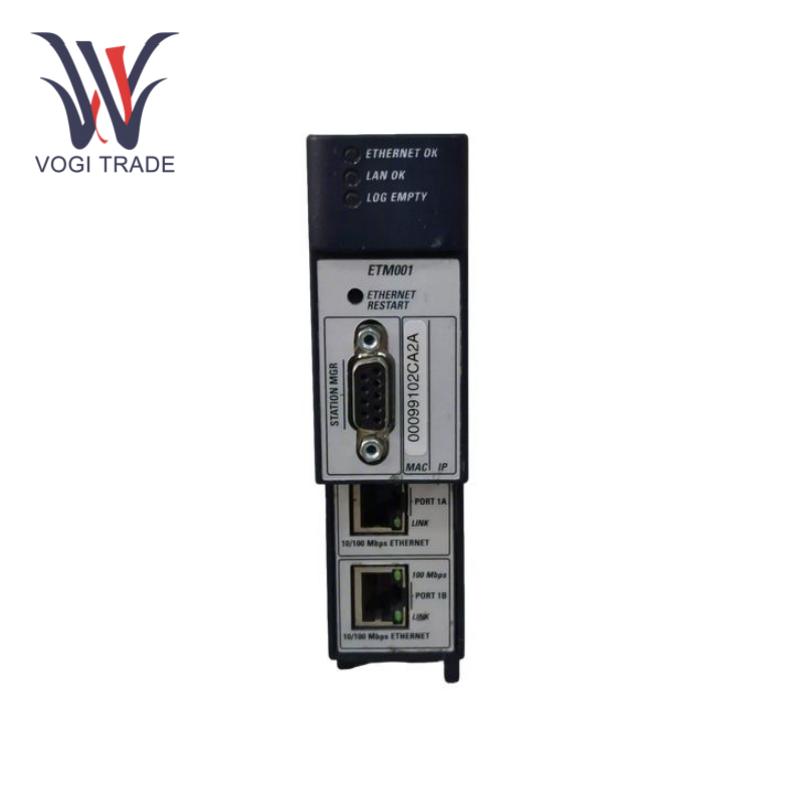

LED Göstergeler:Ethernet OK, LAN OK ve Log Empty'in referansınız için LED göstergeleri olduğunu unutmayın. Bağlantı noktası etkinliği ve hızına ilişkin LED göstergeleri ağ performansı hakkında bilgi sağlar.

Yapılması ve Yapılmaması Gerekenler:Performans ve güvenlik nedenleriyle kullanım kılavuzunda belirtilen özel teknik yönergelere uyduğunuzdan emin olun. Örneğin, 2-5 yanıp sönen kod modeli bir hata durumunu belirtir.

İstasyon Müdürü:Tanılama komutları ve durum hakkında ayrıntılı bilgi almak için İstasyon Yöneticisini kullanın

Firmware Güncellemeleri:Bilinen sorunları önlemek ve performansı artırmak için modülün donanım yazılımının güncel olduğundan emin olun.
