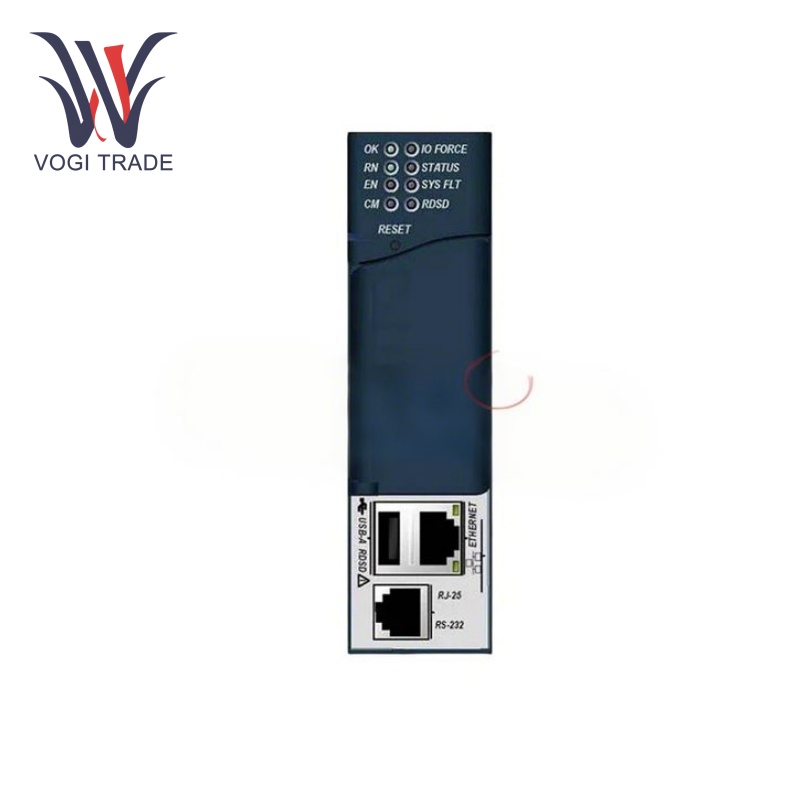

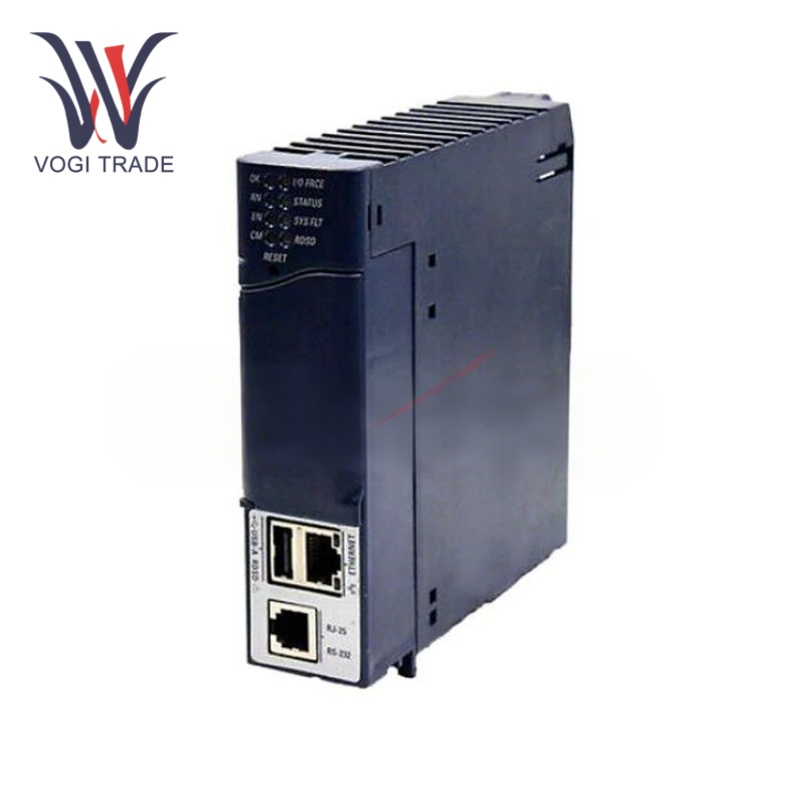

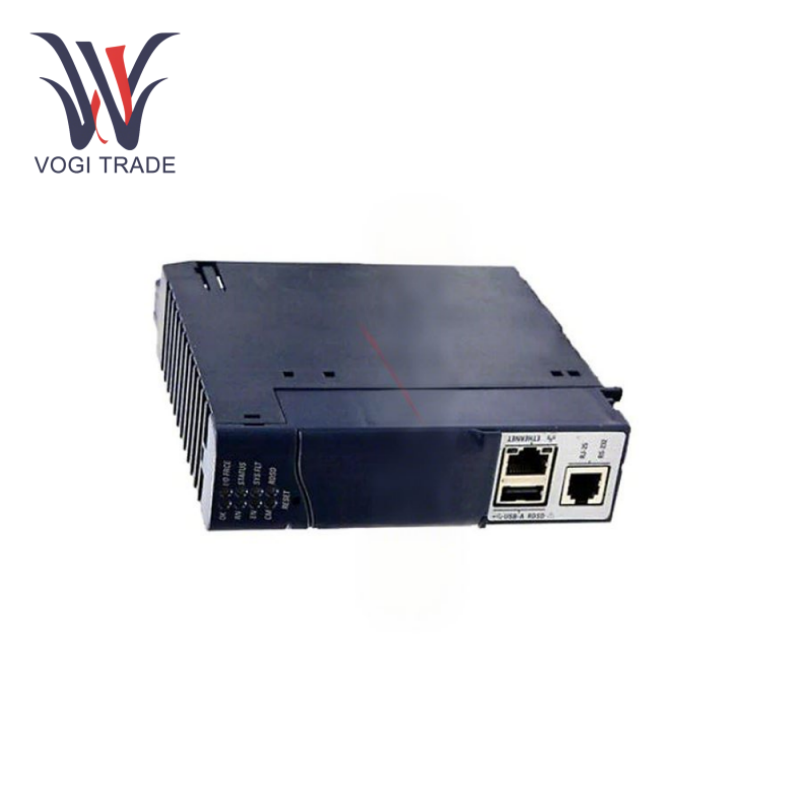

GE IC695CPE305

Çalışma Parametreleri

Giriş Gerilimi:5V DC 1A.

Çalışma Sıcaklığı:0 °C  ila 60 °C.

Gürültü:%3.

G/Ç İletişim Bağlantı Noktaları:1 x Ethernet, 2 x Seri (RS232 veya RS485), 1 x USB 2.0 ana bilgisayar.

Ethernet üzerinden veri iletişimi:10/100 Mb/sn.

Yeni modelin özellikleri:5 MB RAM.

Ölçüm: 1000 Boole talimatı başına 0,72 ms.

Protokoller:Ethernet, Genius, PROFIBUS DP, DeviceNet. SNP bağımlı, seri G/Ç bağımlı ve Modbus RTU bağımlı seri protokolleri.

Ürün Özellikleri

Bir Ethernet İletişim Bağlantı Noktası:10/100 Mbps Alıcı, Bu iletişim portu programlama iş istasyonları, insan-makine arayüzleri (HMI), denetleyici kontrol ve veri toplama (SCADA) sistemleri, üçüncü taraf donanım ve yazılım ürünleri, kontrolörler arası mesajlaşma ve veri alışverişi ile kullanılabilir. aynı platform denetleyicileri. Ayrıca Ethernet portu, OPC UA için kullanılabilme özelliğine sahiptir, böylece üçüncü parti cihazlar OPC protokolü üzerinden entegre edilebilir. GE IC695CPE305, Ethernet iletişimine ek olarak, RS232 ve RS485 iletişim standartlarıyla uyumlu iki seri bağlantı noktasını entegre eder ve bir akıllı telefonun flaş sürücüsünden kullanıcı programlarının indirilmesine ve yüklenmesine olanak tanıyan bir USB 2.0 ana bilgisayar bağlantı noktasına sahiptir.

Yüksek İşlem Hızı:İşlemci hızı 1,1 GHz'dir ve normal tarama hızı 1000 Boole talimatı başına 0,72 ms'dir, GE IC695CPE305 çok sayıda mantıksal işlem ve veri işleme görevini hızlı bir şekilde işleyebilir, sistemin gerçek zamanlı performansını ve yüksek verimliliğini garanti eder.

Bol miktarda RAM:5 MB RAM  ve 5 MB kalıcı kullanıcı belleği ile kullanıcı programlarını ve verilerini tutmak için yeterli alan sağlar; kullanıcılar uygulama programlarını özgürce geliştirebilir ve genişletebilir.

Kurulum

Montaj: RX3i evrensel arka panel, GE IC695CPE305 modülünün takılması için bir konum sağlar. Modülün yerine oturduğundan ve bağlantının sağlam olduğundan emin olun.

Not: modülün yönü yanlışsa modül içeri girmez.

Sorun giderme

İletişim Arızası:İletişim arızası durumunda ilk kontrol edilmesi gereken şey iletişim kablosunun doğru şekilde bağlandığından emin olun ve herhangi bir zarar görmesini önleyin. Ardından baud hızı, veri bitleri, durdurma bitleri ve eşlik bitleri gibi iletişim parametreleri ayarlarının doğru olduğundan emin olmak için doğrulayın. İletişim kablosunu değiştirin ve mümkünse başka bir cihaza bağlanmak için değiştirin. Ethernet durumunda ağ yapılandırmasının ve IP'nin doğru şekilde ayarlandığından emin olun.

Program Hatası:Program anormal davranıyorsa, öncelikle program kodunda hatalar veya mantıksal çelişkiler olup olmadığını kontrol edin. Programlama yazılımının hata ayıklama araçlarını kullanarak programın çalışma durumunu ve değişken değerlerini kontrol edin.

Güç Kaynağı Sorunu:Modül normal şekilde açılamıyorsa veya bir arıza varsa ilk kontrol etmemiz gereken şey güç kaynağı voltajının normal olup olmadığıdır. Daha sonra, güç kaynağı kablosunun düzgün şekilde bağlandığını veya yırtılmadığını doğrulayın. Yapabiliyorsanız, sorunu daraltmak için güç kaynağını değiştirin.

Uygulama aralığı

Endüstriyel Otomasyon:GE IC695CPE305 esas olarak otomobil üretimi, gıda işleme ve ilaç üretimi gibi endüstriyel otomasyon alanındaki çeşitli üretim hattı kontrol sistemlerinde kullanılır. Üretim sürecini ayarlamak, üretim verimliliğini, ürün kalitesini ve üretim güvenliğini artırmak için programa göre çeşitli üretim ekipmanı operasyon kontrolünü, üretim sürecinin gerçek zamanlı izlenmesini ifade eder. Ayrıca tüm üretim hattının entegrasyonunu ve koordinasyonunu gerçekleştirmek için Ethernet ve seri portlar ve diğer iletişim arayüzleri aracılığıyla diğer cihazlara da bağlanabilir.

Bina otomasyonu:GE IC695CPE305, binalardaki HVAC sistemleri, aydınlatma sistemleri ve erişim kontrol sistemleri gibi çeşitli ekipman ve sistemlerin çalışmasını kontrol etmek veya izlemek için kullanılabilir. Binaların daha yüksek konfora ve enerji verimliliğine sahip olması için sensörler, aktüatörler ve diğer cihazlarla veri etkileşimi yoluyla binaların otomatik kontrolünü ve enerji tasarrufu yönetimini sağlayabilir.
