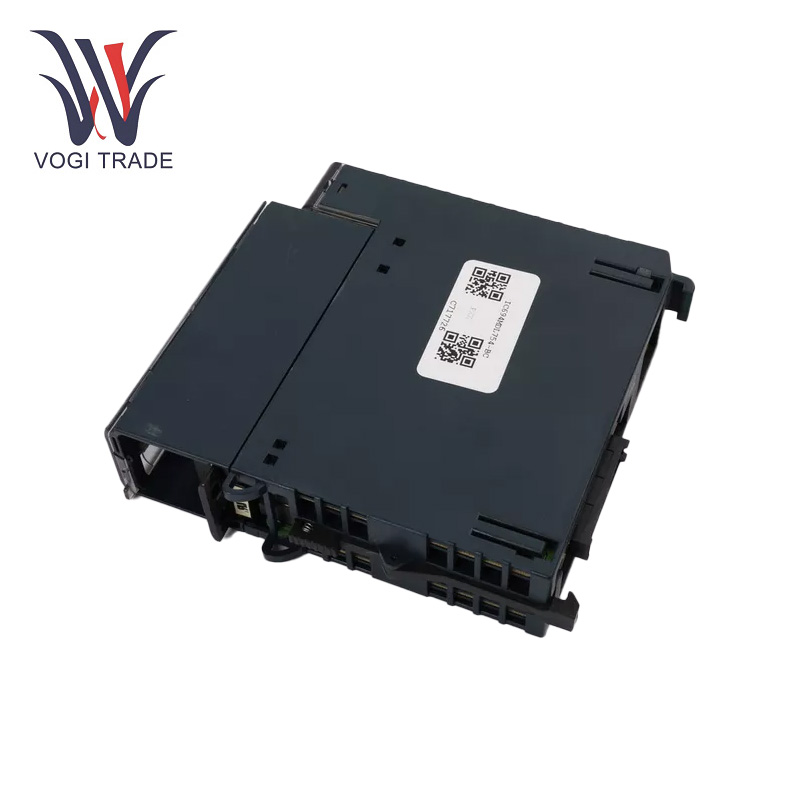

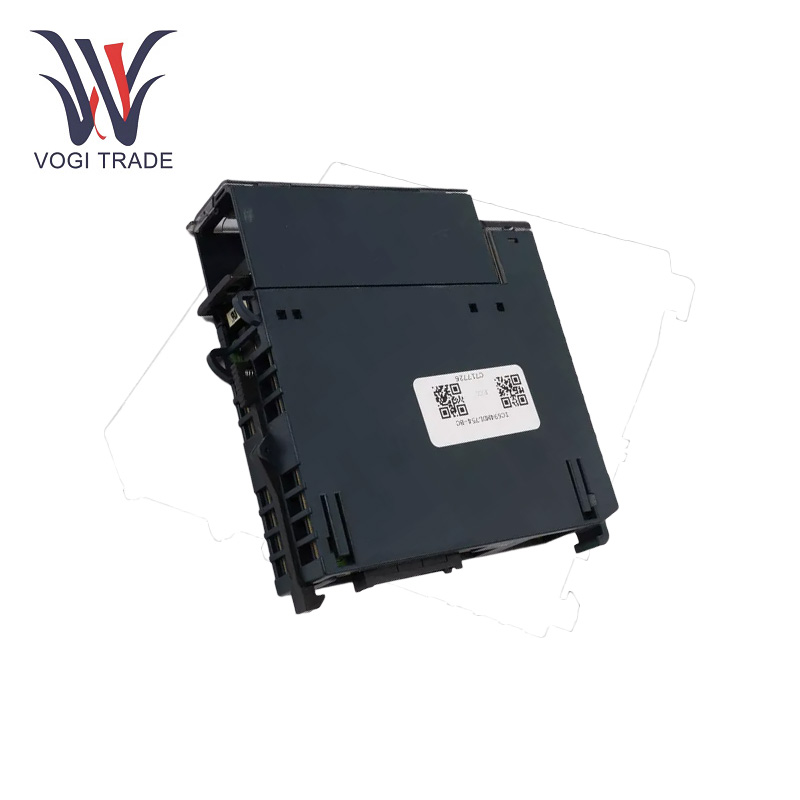

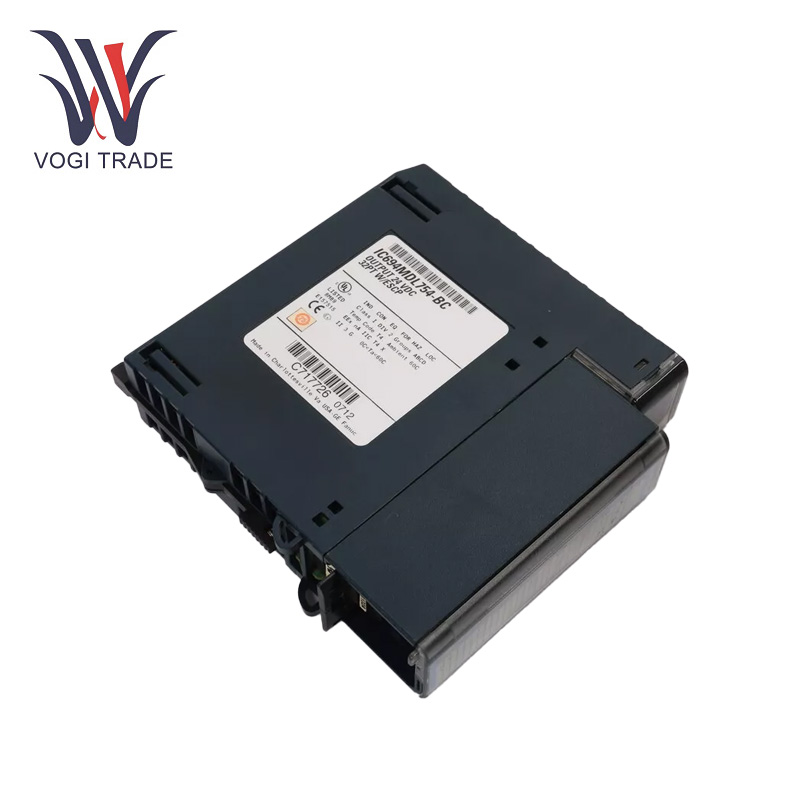

GE IC694MDL754

Çalışma Parametreleri

Nominal Gerilim: 12/24 VDC

Çıkış Gerilim Aralığı: 10,2 ila 30 VDC

Çıkış Sayısı: 32, her biri sekiz çıkışlı dört izole grup halinde düzenlenmiştir

Çıkış Akımı: Nokta başına 0,75 Amper

Güç Tüketimi: Arka paneldeki 5V baradan 300 mA

Ani Akım: Elektronik Kısa Devre Korumasını (ESCP) tetiklemeden 10 ms için 3 Amper

Çıkış Gerilimi Düşüşü: Maksimum 0,3 VDC

Çıkış Kaçak Akımı: Maksimum 0,1 mA

Tepki Süresi: Hem AÇIK hem de KAPALI geçişler için maksimum 0,5 ms

Koruma Özellikleri: Otomatik kurtarma ile kısa devre, aşırı akım ve aşırı sıcaklık koruması

Ürün Özellikleri

Çıkışlar: 32 ayrı çıkış noktası

Grup İzolasyonu: GE IC694MDL754, sekiz çıkış noktasından oluşan dört izole gruba ayrılmıştır. Bu tasarım, birden fazla voltaj seviyesindeki cihazların bağlanması için esneklik sağlar.

Pozitif Mantık: Seçilen çıkışlar, seviye DC voltajı gerektiren cihazlar için bağlı yüke voltaj sağlayan yüke kaynak sağlar

Elektronik Kısa Devre Koruması (ESCP): :Çıkış kısa devre ve aşırı akım koruması Arıza durumu giderildikten sonra otomatik olarak sıfırlanır.

Aşırı Sıcaklık Koruması:Kritik bir sıcaklık algılandığında tüm çıkışları otomatik olarak devre dışı bırakır. Sıcaklıklar güvenli sınırlara döndüğünde çıkışlar geri yüklenir.

LED Göstergeler: Her çıkışta, çalışma durumunu yansıtan karşılık gelen bir LED bulunur. Grup düzeyindeki arıza LED'lerini kullanarak arızaları hızlı bir şekilde tanımlayın.

Arıza Tespiti:Aşırı akım, kısa devre ve aşırı sıcaklık durumlarını algılar ve bildirir. Tanısal geri bildirim, engelleri tanır ve bunların ortadan kaldırılmasına yardımcı olur.

Basit Kurulum:Rx3i raflar tak ve çalıştır tasarımı Kurulumu hızlıdır, herhangi bir özel alete gerek yoktur.

Esnek Çıkış Kablolaması:Aynı modül 12 VDC ve 24 VDC çıkışlar için yapılandırılabilir. Bu durumda GE IC694MDL754 terminalleri bakım sırasında güvenli bağlantı ve kolay erişim sağlar.

Saha Güç Kaynağı:GE IC694MDL754'ün çıkış yükleri için saha güç kaynağı adı verilen harici bir güç kaynağına ihtiyacı vardı (voltaj seçeneklerinin sistemle eşleşmesi gerekir).

Sistem Uyumluluğu: PACSystems RX3i CPU'ları ve ek RX3i I/O modülleri ile tamamen uyumludur.

Geniş Kapsamlı Kullanım: GE IC694MDL754 Aktüatörlerin, rölelerin, solenoidlerin ve göstergelerin kontrol edilmesi gibi çeşitli endüstriyel otomasyon görevlerini yerine getirebilir.

Kurulum

Yuva Uyumluluğu: GE IC694MDL754 modülü, RX3i sistemindeki herhangi bir G/Ç yuvasına takılabilir. Elektrik tehlikelerini önlemek için kurulumdan önce sistemin kapalı olduğundan emin olun.

Kablolama: Dört izoleli grubun tamamı farklı yüklere bağlanabilir. Örneğin, dört gruptan üçü 12 VDC yükleri açabilir ve dördüncü grup 24 VDC yüklere güç verebilir. Grupları birbirlerinden izolasyonu korumalıdır.

Saha Güç Kaynağı: Çıkış yükleri +12 VDC ila +30 VDC aralığında harici bir güç kaynağı gerektirir. Güç kaynağı değerlerinin toplam yük akımını sağlamaya yeterli olduğundan emin olun.

Topraklama: Güvenlik ve gürültü bağışıklığı uygun topraklamaya bağlıdır.

Uygulama aralığı

MimalatlarSistemlerin: Aktüatörler, röleler ve göstergelerin kontrolü.

Proses Otomasyonu: Vanaların, pompaların ve diğer proses kontrol elemanlarının kontrolü.

Arabaönemli malzeme taşıma: Konveyörler, ayırıcılar ve otomatik depolama.

Bina Otomasyonu: Aydınlatma, HVAC ve güvenlik sistemleriyle entegrasyon

Sorun giderme

Çıkış Yanıt Vermiyor: Harici güç kaynağınızın belirtilen voltaj aralığında olduğundan ve bağlantıların bağlı olduğundan emin olun. Saha kablolarında atmış sigorta veya atmış devre kesici olmadığından emin olun.

Aşırı Akım Arızaları: Bir çıkış noktası aşırı akım nedeniyle arıza durumuna girdiğinde, bağlı yükte kısa devre veya aşırı akım olup olmadığını kontrol edin. Arıza durumu giderildiğinde modülün ESCP'si otomatik olarak sıfırlamaya çalışacaktır.

Aşırı Sıcaklık Uyarıları: Modül çevresinde yeterli hava akışı olduğundan ve aşırı ısınmaya neden olan herhangi bir harici ısı kaynağı olmadığından emin olun. Güvenli bir sıcaklığa soğuduktan sonra modül normal çalışmaya devam edecektir.

Durum LED'leri: Modülün durum LED'lerini arıza durumları için tanı göstergeleri olarak uygulayın.
