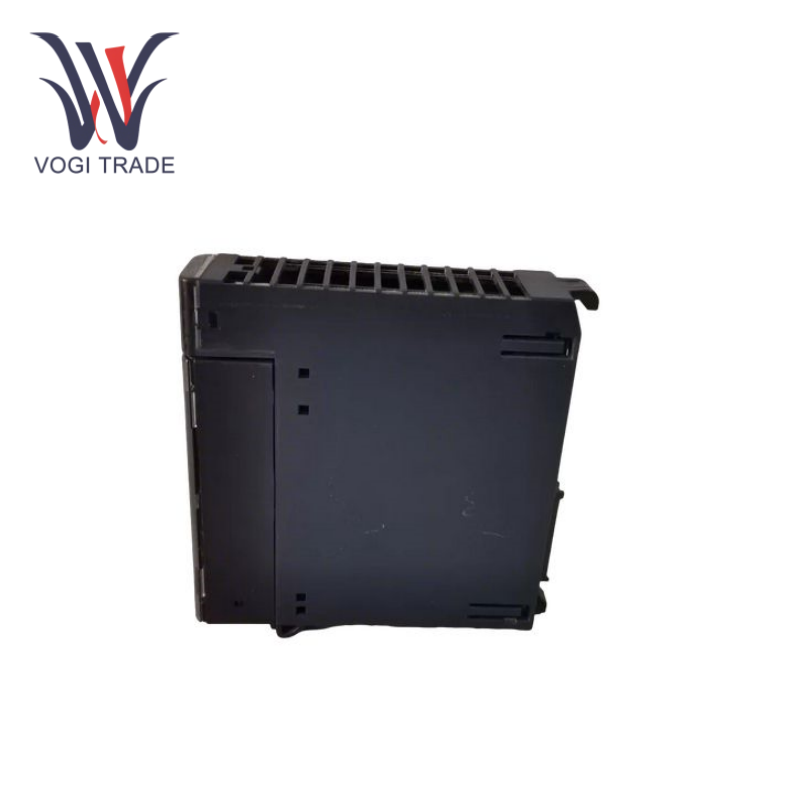

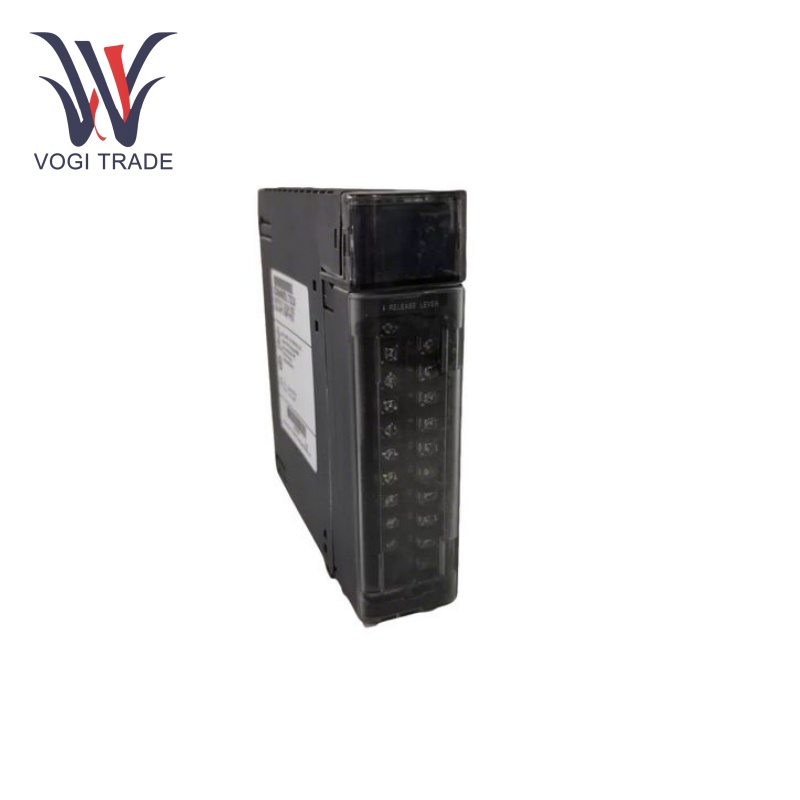

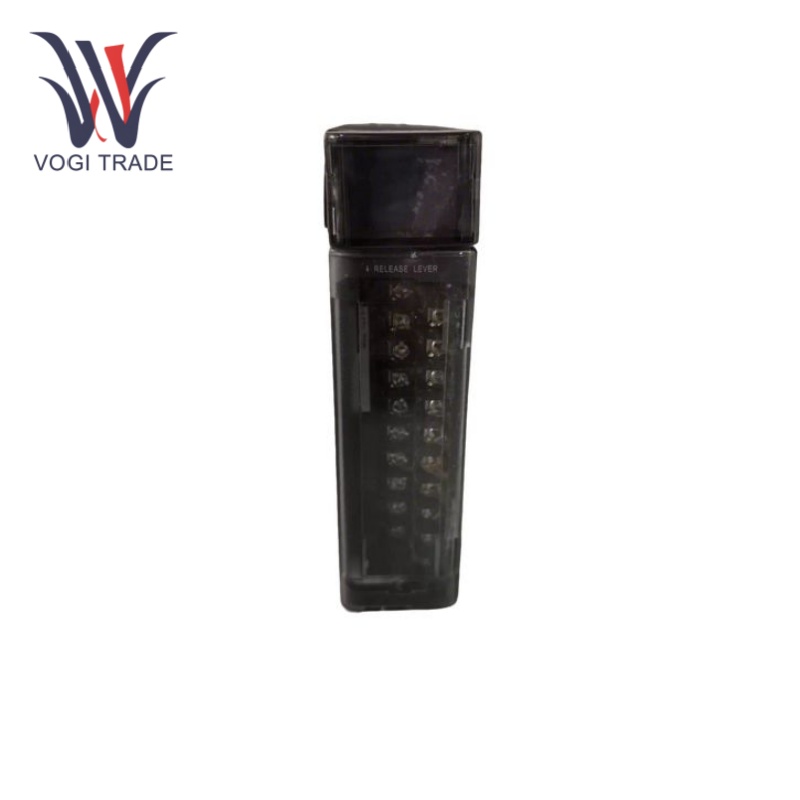

GE IC694MDL732

Teknik Parametre

Nominal Gerilim:24VDC.

Çıkış Gerilimi Aralığı:12 ila 24V DC (+%20, -%15).

Çıkış Akımı:Nokta başına 0,5 A, ortak başına maksimum 2 A.

Ani Akım:10 ms için 4,78 A.

Çıkış Gerilimi Düşüşü:Maksimum 1 V.

Durum Dışı Sızıntı: Maksimum 1 mA.

Yanıt Süresinde:Maksimum 2 ms.

Kapalı Tepki Süresi:Maksimum 2 ms.

Fonksiyonel Özellikler

Pozitif Mantık ve Kolay Bağlantı:GE IC694MDL732'nin pozitif mantık tasarımının kablolanması ve programlanması kolaydır. Negatif güç veriyolu ile modül terminalleri arasında güçlü bir bağlantı vardır ve bağlantı yöntemi basit ve açıktır ve kablolama hata oranı düşüktür.

Geniş Gerilim:24V DC voltajındaki tolerans, onu bir sektördeki farklı makinelerde farklı güç kaynağı voltajı seviyelerinde uygulanabilir hale getirir; bu da GE IC694MDL732'nin yüksek uyarlanabilirlikle iyi bir durumda çalışmasını sağlar.

Yüksek Çıkış Akımı Yeteneği:Her noktanın maksimum çıkış akımı 0,5A'dır, ortak terminal 2A'dır, çeşitli yüksek güçlü yük cihazlarını (motor yolverici, solenoid, gösterge vb.) doğrudan çalıştırabilir, ara röleyi azaltır, maliyetten ve kablolama alanından tasarruf sağlar.

Uyumlu:Modül GE Fanuc RX3i serisinin bir parçasıdır, GE IC694MDL732, mevcut kontrol sistemine kolayca entegre edilebilen ve kesintisiz bağlantı ve iletişimi gerçekleştirebilen GE Fanuc RX3i serisindeki diğer cihaz ve modüllerle iyi bir uyumluluğa sahiptir.

Operasyon Yöntemleri

Düzenlemek:GE IC694MDL732 modülü, GE PACSystems RX3i serisi kontrol cihazında belirtilen raf yuvası alanına yerleştirilir ve modülün takıldığını ve bağlantının sağlam olduğunu doğrulayın. Döngünün bağlantı şemasına göre modülün çıkış terminallerini harici yük cihazlarına bağlayın ve pozitif ve negatif kutupların polaritesinin ve sinyal hatlarının doğru şekilde bağlandığından emin olun.

Sinyal Çıkışı ve Kontrolü:Modülü kurup yapılandırdıktan sonra, harici yük cihazlarına kontrol sinyalleri gönderebilir. Kontrol cihazı, programlanan mantık ve kontrol gereksinimlerine göre kontrol sinyallerini üretir ve gönderir. Programlama yazılımı ve insan-makine arayüzü, kullanıcıların çıkış sinyallerini gözlemlemesine ve değiştirmesine olanak tanır.

Uygulama Alanları

Iendüstriyel otomasyon: GE IC694MDL732, üretim sürecinin otomasyonunu ve kontrolünü gerçekleştirmek amacıyla motorların, solenoid valflerin, valflerin vb. çalışmasını kontrol etmek için yaygın olarak kullanılır.

Güç Sistemi:Güç üretim, iletim ve dağıtım sistemlerinde yaygın olarak kullanılır, güç şebekesi devre anahtarını ve röle koruma ekipmanını kontrol edebilir, güç sisteminin güvenli çalışmasını ve istikrarlı çalışmasını sağlayabilir.

Bina otomasyonu:Bina otomasyon sisteminde GE IC694MDL732, binanın enerji verimliliğini ve yönetim düzeyini iyileştirmek için binadaki çeşitli elektrikli ekipmanların (asansörler, klimalar, aydınlatma sistemleri vb.) ilgili çalışmasını kontrol edebilir.

Toplu taşıma:Ulaştırma sektöründe, trafik ışıklarının, sinyal şalterlerinin ve diğer ekipmanların çalışmasını kontrol etmek ve ulaşım sisteminin güvenli ve verimli çalışmasını sağlamak için demiryolları, metrolar ve akıllı ulaşım sistemlerinin kontrol sistemlerinde uygulanabilir.
