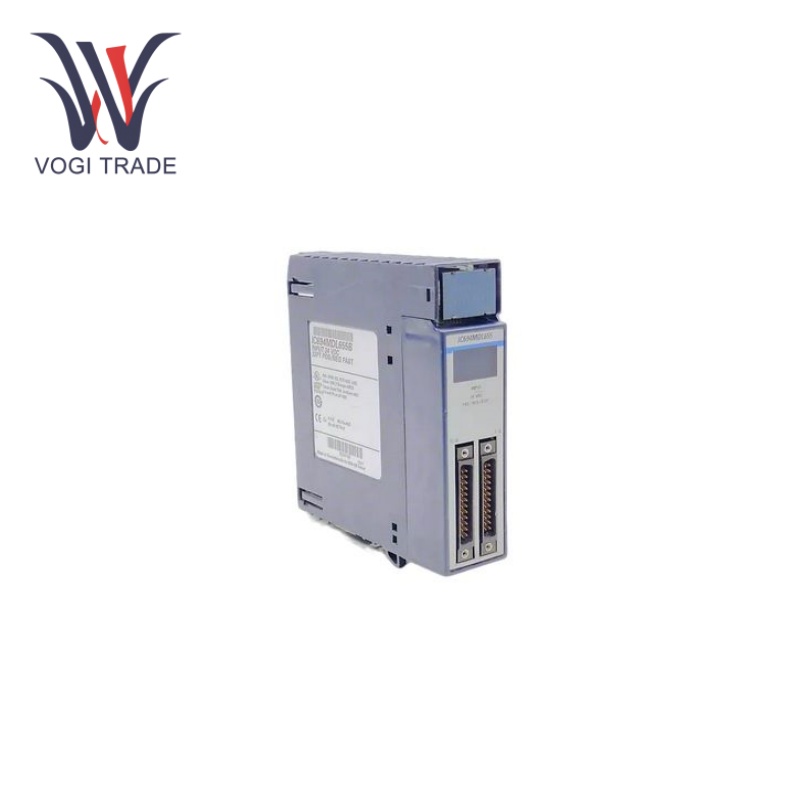

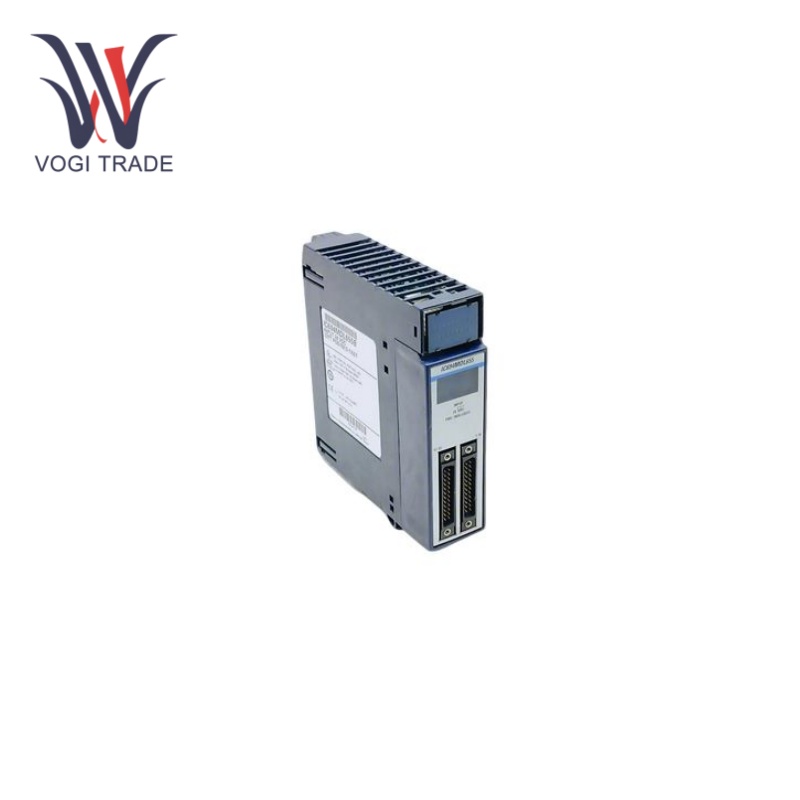

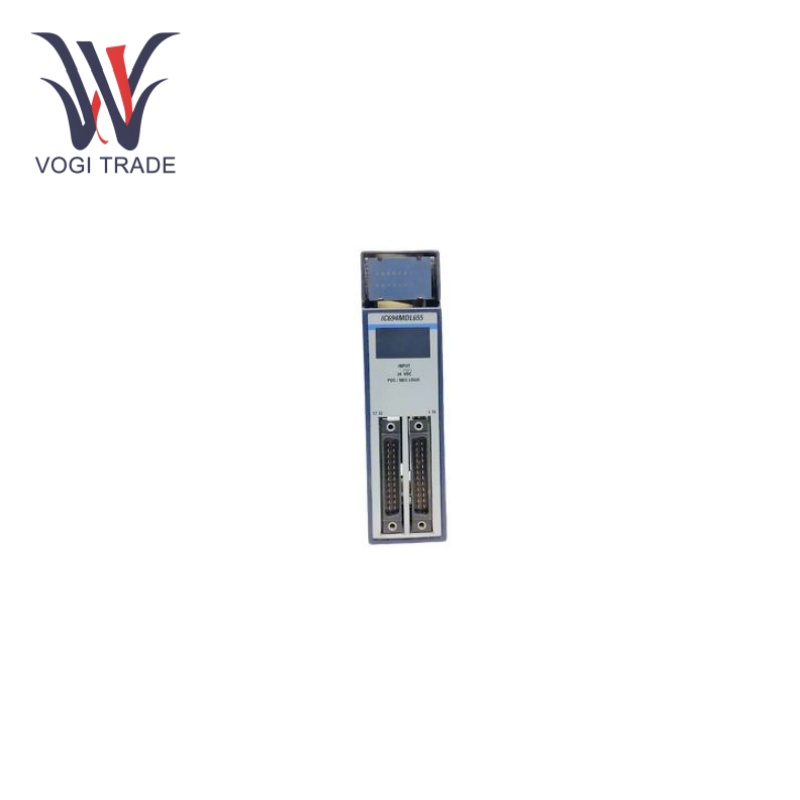

GE IC694MDL655

Teknik Parametre

Nominal Gerilim:24 VDC, pozitif/negatif mantık.

Giriş Gerilimi Aralığı:0 ila +30 VDC.

Giriş Sayısı:32.

Giriş Akımı:7,0 mA.

Açık Durum Gerilimi:11,5 - 30 VDC

Durum Dışı Gerilim:0 ila 5 VDC.

Durum Akımı:3,2 mA (minimum).

Durum Dışı Akım:1,1 mA (maksimum).

Tepki Süresi:Maksimum 2ms.

Fonksiyonel Özellikler

Yüksek Giriş Yoğunluğu:GE IC694MDL655, oldukça yüksek bir giriş yoğunluğuna (tek noktalı modüllerle karşılaştırıldığında) izin veren, kullanıcının sistemini optimize etmek için modül sayısını etkili bir şekilde azaltan ve kullanıcının kurulum alanından ve paradan tasarruf etmesine yardımcı olan 32 giriş noktasına sahiptir.

Mantık Uyumlu:GE IC694MDL655, çeşitli sensörler ve cihazlarla çalışabildiğinden, pozitif veya negatif mantık seviyelerini kabul ederek sistem tasarımı ve uygulamasında esnekliği artırır.

Gerilim Toleransı:30V'a kadar çalışma, yüksek voltaj toleransına ulaşarak veri toplamanın güvenilir olmasını ve güç kaynağı voltajı dalgalanmalarından etkilenmemesini sağlar.

Arıza Teşhisi

Gerilim ve Akım Ölçümü:Giriş Gerilimi ve Akımının Kontrolü Ölçülen değerler normal aralıktan farklıysa, bu durum güç kaynağında veya ultrasonik sensör modülünün dahili devresinde bir sorun olduğunu gösterebilir. Bu nedenle çok küçük bir giriş voltajı, harici giriş sinyalinin artması gibi çeşitli belirtilere neden olabilir; akım anormalliği dahili devre kısa devresini veya diğer arızaları gösterecektir.

LED Gösterge Tanısı:Etkinleştirildiğinde, GE IC694MDL655'in yeşil LED'leri her giriş noktasının açık/kapalı durumunu doğrudan yansıtabilir. Açık olması beklenen bir giriş sinyali mantıksal olarak algılandığında bir LED açılır.

Uygulama Alanları

Endüstriyel Otomasyon: Sensörlerin, anahtarların ve diğer cihazların durumunu izlemek ve üretim sürecinin kontrolünü ve izlenmesini gerçekleştirmek için otomotiv üretimi, gıda işleme ve ilaç üretimi gibi çeşitli endüstriyel otomasyon üretim hatlarında yaygın olarak kullanılmaktadır.

Güç Sistemi:Enerji üretimi, iletim ve dağıtım sistemlerinde GE IC694MDL655, devre kesicilerin, rölelerin ve diğer ekipmanların durumunu izlemek ve güvenli ve istikrarlı çalışmayı sağlamak için durum bilgilerini kontrol sistemine zamanında iletmek için kullanılabilir. güç sisteminin.

Endüstri:Endüstrilerde sıcaklık sensörleri, ışık sensörleri ve kapı sensörleri gibi çeşitli sensör ve anahtarların durumunu izlemek ve klima sistemlerinin, aydınlatma sistemlerinin ve erişim kontrol sistemlerinin çalışmasını kontrol etmek için kullanılabilir.

Toplu taşıma:GE IC694MDL655, sinyallerin, anahtarların ve diğer ekipmanların durumunu izlemek ve ulaşım sisteminin güvenli ve verimli bir şekilde çalışmasını sağlamak için demiryollarının, metroların ve ulaşım endüstrisindeki akıllı ulaşım sistemlerinin kontrol sistemlerinde kullanılabilir.
