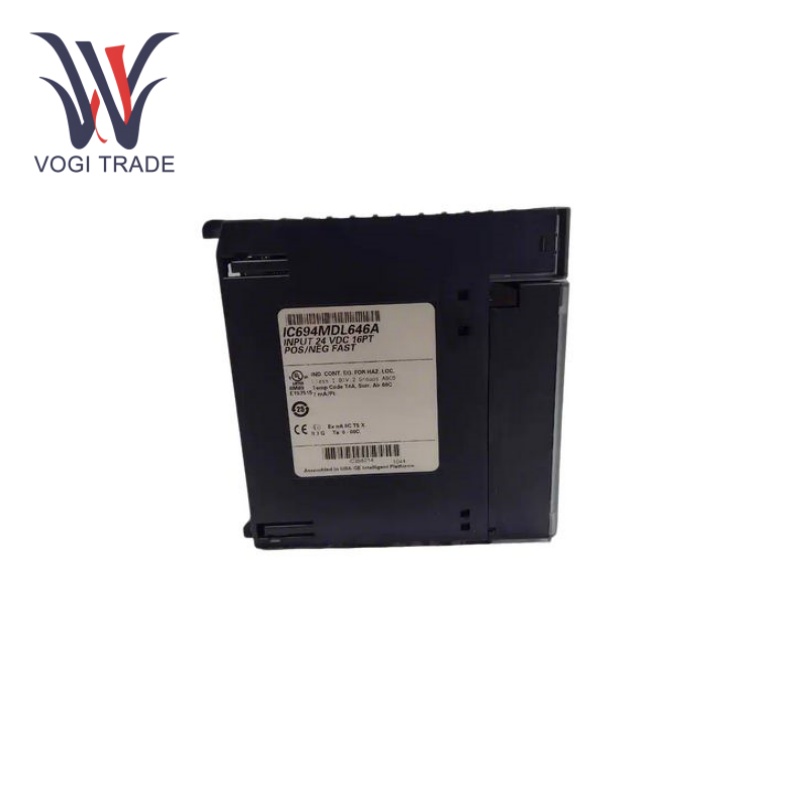

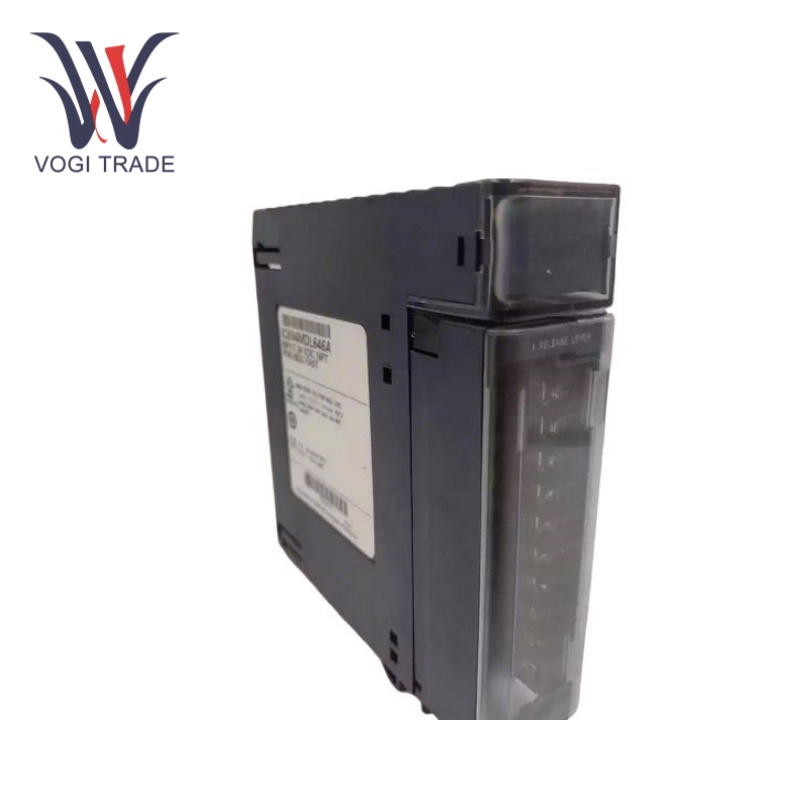

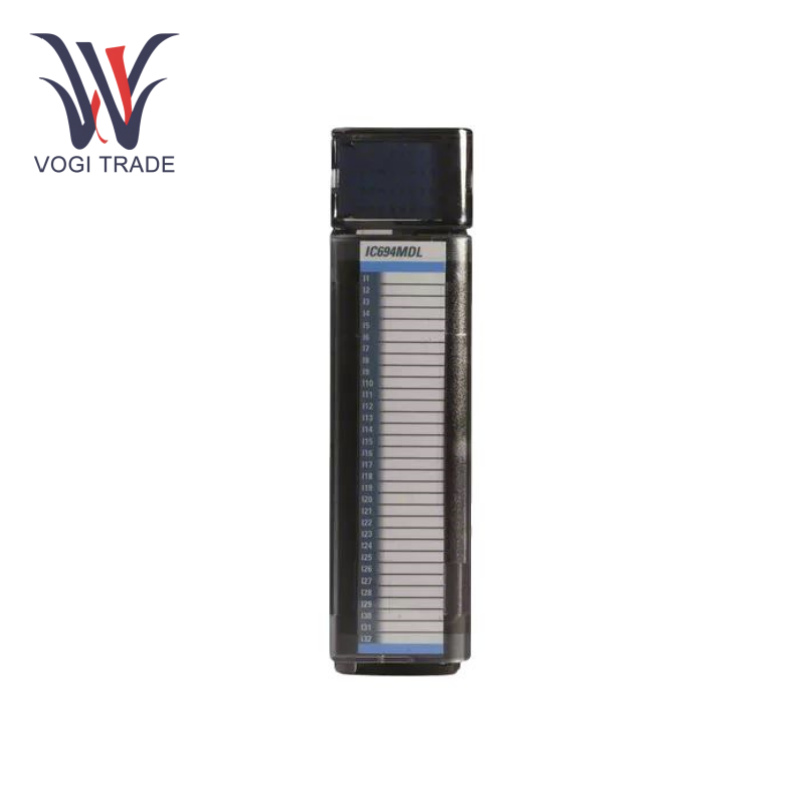

GE IC694MDL646

Teknik Parametre

Nominal Gerilim:24VDC.

Giriş Gerilim Aralığı: 0 ila +30 VDC

Giriş Sayısı: 16.

Giriş Akımı:7 mA.

Açık Durum Gerilimi:11,5 ila 30 VDC.

Durum Dışı Gerilim:0 ila +5 VDC.

Durum Akımı:Minimum 3,2 mA.

Durum Dışı Akım:Maksimum 1,1 mA.

Açık/Kapalı Tepki Süresi:1 ms.

Çalışma Sıcaklığı Aralığı:0 ila 60°C.

Depolama SıcaklığıOlgunluk Aralığı:-40 ila 85°C.

Fonksiyonel Özellikler

Tepki Süresi:GE IC694MDL646'nın açma ve kapama yanıt süreleri genellikle 1 ms'dir ve yüksek hızlı kontrol gereksinimleri olan uygulamalar için bir zorunluluk olan giriş sinyallerinin gerçek zamanlı ve doğru şekilde alınmasını sağlar.

Düşük Güç Tüketimi:Düşük güç tüketimi, 5V baradan 80mA ve 24V'den 125mA kadar tüketilir; bu da sistemin düşük güç tüketimi yapmasını sağlar ve enerji verimliliğini artırır.

İzolasyon Koruması:GE IC694MDL646, arka panele ve çerçeve toprak izolasyonuna sahiptir. İzolasyon voltajı sürekli 250V AC ve bir dakika boyunca 1500V AC olup, güvenilir elektriksel izolasyon sağlar ve modül ile sistemi elektriksel girişim ve hasardan korur.

Arıza Teşhisi

Gerilim ve Akım Ölçümü: GE IC694MDL646'nın giriş voltajı akışı deneysel testi, ölçmek için bir multimetre kullanır. Bu okumalar zaten normal aralığın dışındaysa, bu, güç kaynağında veya modülün dahili devresinde bir sorun olduğunu gösterir.

LED Göstergesi:Her giriş noktası, her girişin durumunu LED göstergelerle görüntüleyebilir. Kullanıcılar, LED'in durumunu gözlemleyerek giriş sinyalinin normal olup olmadığını ve modülün normal çalışıp çalışmadığını kolayca belirleyebilir.

Uygulama Alanları

Endüstriyel Otomasyon:GE IC694MDL646, otomotiv imalatı, gıda işleme ve ilaç üretimi de dahil olmak üzere çeşitli endüstriyel otomasyon üretim hatlarında sensörlerin, anahtarların ve diğer cihazların durumunu izlemek ve üretim sürecinin kontrolünü ve izlenmesini gerçekleştirmek için yaygın olarak kullanılmaktadır.

Güç Sistemi:Enerji üretimi, iletim ve dağıtım sistemleri alanlarında, devre kesicilerin, rölelerin ve diğer ekipmanların durumunu izlemek, durum bilgilerini kontrol sistemine zamanında iletmek, güç sisteminin güvenli ve istikrarlı çalışmasını iyileştirmek için kullanılabilir.

Bina Otomasyonu:GE IC694MDL646, bina otomasyon sistemlerinde binanın çeşitli sensör ve anahtarlarının (sıcaklık sensörü, ışık sensörü, kapı sensörü) durumunu izleyebilir ve klima sistemlerinin, aydınlatma sisteminin ve erişim kontrol sistemlerinin çalışmasını kontrol edebilir.

Toplu taşıma:Sinyallerin, anahtarların ve diğer ekipmanların durumunu izleyebilen ve ulaşım sisteminin güvenliğini ve verimliliğini sağlayabilen demiryolları, metrolar, akıllı ulaşım sistemleri ve diğer uygulama senaryolarının kontrol sistemlerine uygulanabilir.
