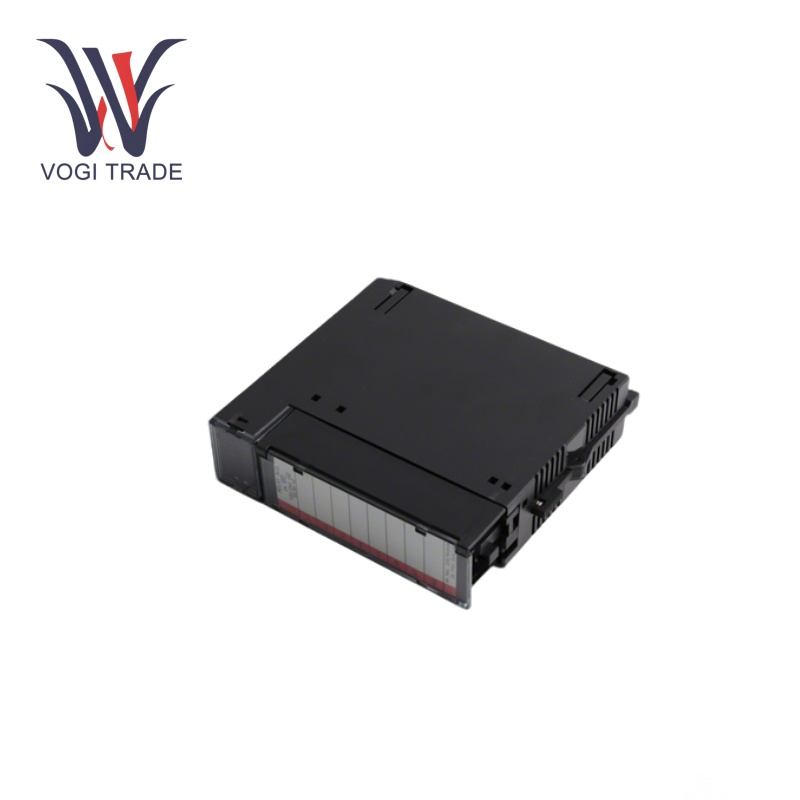

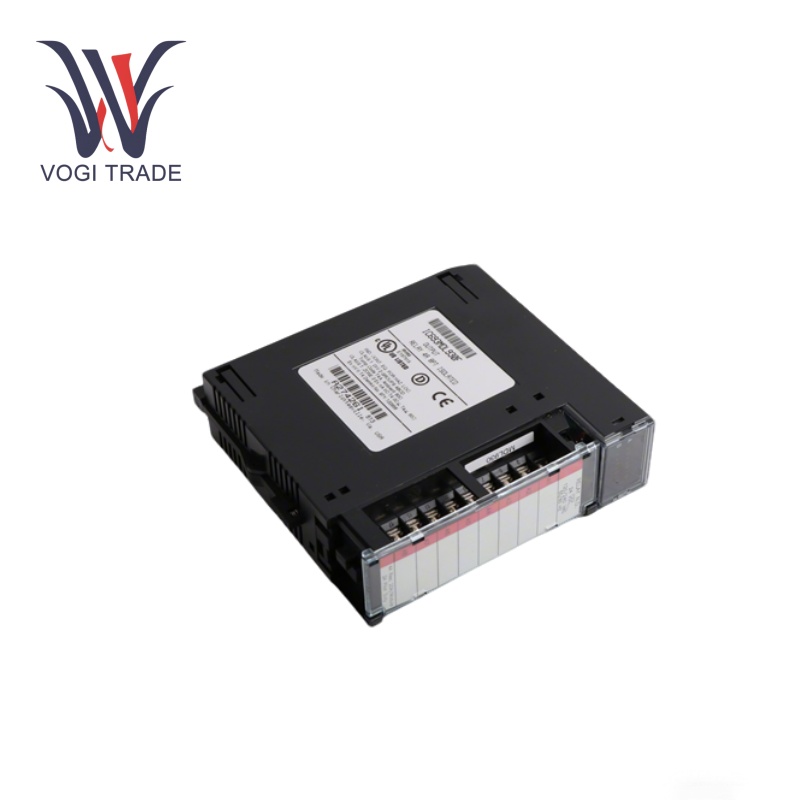

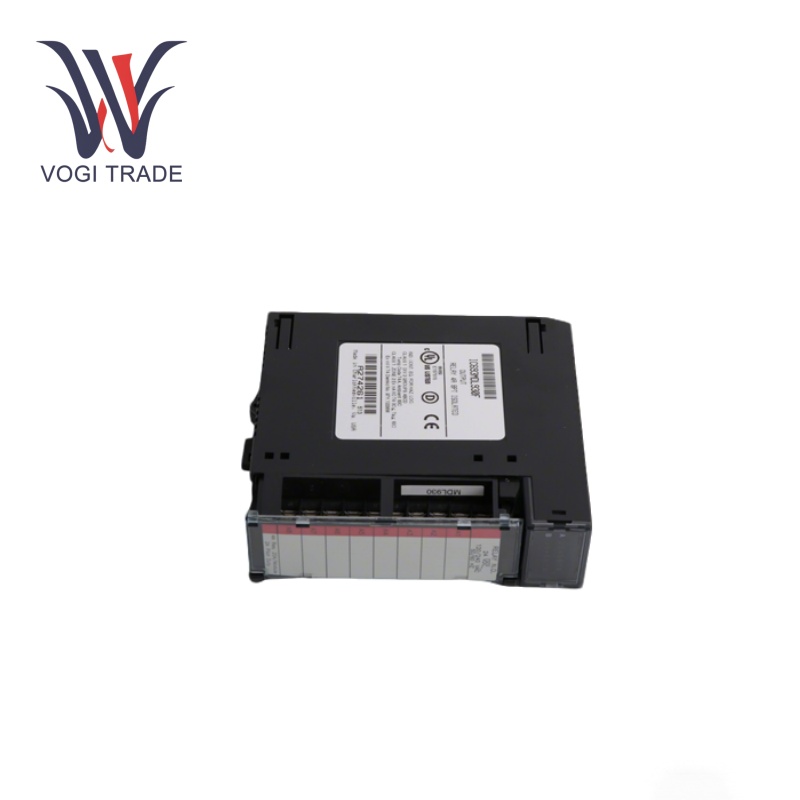

GE IC693MDL930

Teknik parametre

Nominal Voltaj: 24V DC.

Çıktı Sayısı: 8.

Sıklık:50/60 Hz.

Çıktı Akımı: Devre başına 4 a.

Çıkış voltajı aralığı: 5 - 30V DC, 5 - 250V AC.

İzolasyon: Tarla tarafı ve mantık tarafı arasında 1500V; Gruplar arasında 500V.

Arka Plan akım tüketimi: 5V veri yolundan 6 mA; 24V otobüsten 70 mA.
Yanıt Süresi: 15 ms.

Anahtarlama Frekansı: Dakikada 20 döngü.

Maksimum inrush akımı: 5 A.

Çalışma sıcaklığı: 0 - 50 ° C.

Modül genişliği: Tek yuva.

İşlevsel özellikler

Yüksek kapasiteli çıktı: GE IC693MDL930, çeşitli yüksek güçlü yüklerin kontrol gereksinimlerini karşılayabilen devre başına 4 A çıkış anahtarlama kapasitesine sahip toplam 8 normal açık röle devresine sahiptir.

Yüksek izolasyon: Sistemin stabilitesini ve güvenilirliğini artırmak için çeşitli devreler arasındaki çapraz girişimden etkili bir şekilde önlemek için alan tarafı ve mantık tarafı arasında 1500V izolasyon ve gruplar arasında 500V izolasyonu.

Geniş voltaj uyumluluğu: GE IC693MDL930 24V DC veya 120/240V AC dereceli voltaj altında çalışır ve çıkış voltajı aralığı 5 - 30V DC ve 5 - 250V AC'dir, farklı güç kaynağı ortamına ve yük gereksinimlerine göre ayarlanabilir.

Durum İzleme: GE IC693MDL930 Üstte iki sıra yeşil LED. İlk satır A1, 1 - 8 çıkış noktasının durumunu görüntüleyebilir: İster açık veya kapalı durumun durumu, bu da kullanıcının hangi kanalın herhangi bir zamanda çalıştığını gözlemlemesine yardımcı olabilir.

Uyumlu:90 - 30 programlanabilir mantık denetleyicisi için tasarlanmış; 5 yuva veya 10 yuva taban plakasının herhangi bir G/Ç yuvasına monte eder. Ayrıca hem modern RX3i hem de Rx7i sistemlerini destekler.

Uygulama alanları

İmalat endüstrisi: GE IC693MDL930, konveyör bantlarından robotlara ve üretim hatlarına kadar üretim sürecinde ekipman ve sistem kontrolü ve izlemeyi kolaylaştırmak için kullanılır. Konveyör bantlarının ve robotik kolların başlangıcını ve durmasını kontrol eder.

Enerji endüstrisi: Koalfled elektrik santrallerinin, elektrik ağlarının ve enerji aparatının gözetimi ve düzenlenmesinde kullanılmaktadır. Örneğin, GE IC693MDL930, güç ağlarındaki devre kesicilerin açılmasını ve kapatılmasını düzenleyebilir ve enerji santrallerinde enerji dönüştürme ekipmanlarının çalışmasını yönetebilir.

Nakliyen: Trafik ışıklarının, araç izleme sistemlerinin ve taşıma ekipmanlarının kontrol edilmesinde ve işletmesinde kullanılır. Örneğin, trafik ışıklarının değiştirilmesini ve metro istasyonlarında otomatik bilet kapılarının çalışmasını kontrol edebilir.

Bina Otomasyonu: GE IC693MDL930, asansörler, klima sistemleri ve aydınlatma sistemleri dahil olmak üzere akıllı bir binadaki ekipmanı kontrol edebilir. Örneğin, klima ünitelerini açık veya kapalı ve açık veya kapatma gibi şeyler yapabilir.

Su arıtma endüstrisiPompalar Pompaların, vanaların ve diğer ekipmanların çalışmasını kontrol etmek ve su kalitesi ve işlem parametrelerini izlemek için su arıtma tesislerinin kontrol sisteminde kullanılır.
